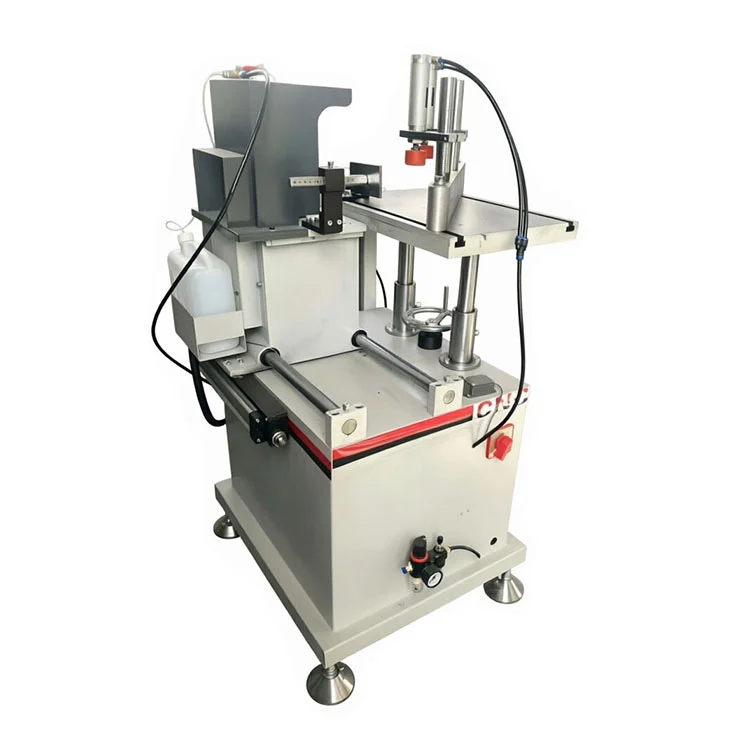

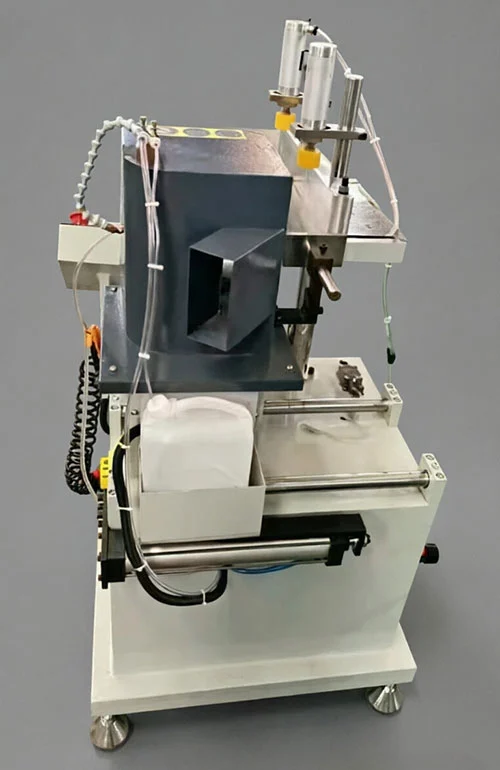

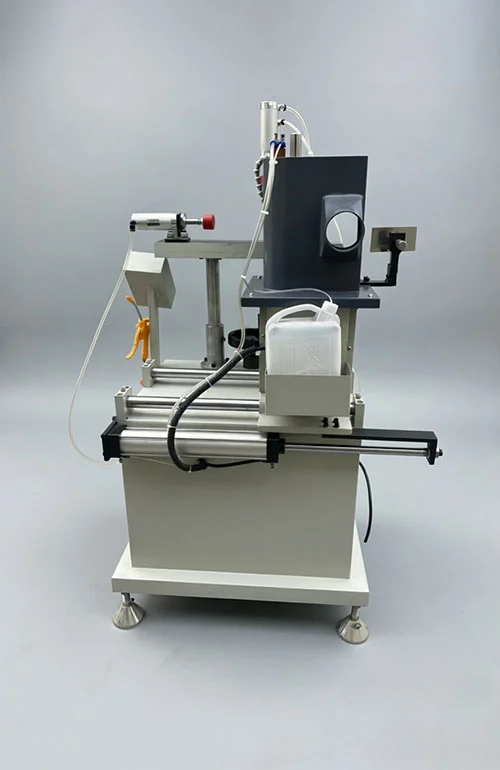

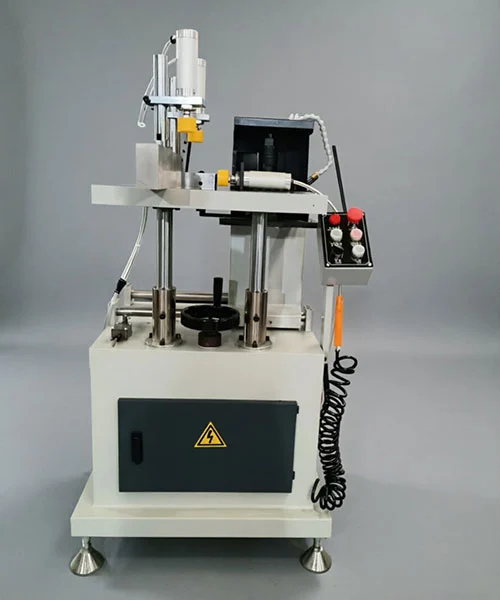

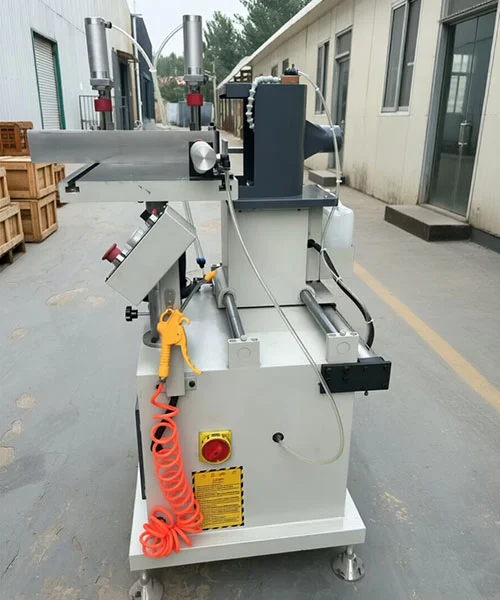

PVC-Schaftfräsmaschine für Fensterprofile

Hauptmerkmale

• Profilendenformung:DerPVC-Schaftfräsmaschine für FensterprofileNimmt Stufenflächen, rechteckige Nuten, Zapfen und ähnliche Strukturen durch Wechselwerkzeug auf, das auf einer horizontalen Spindel befestigt ist.
• Winkelfräsbereich:Eine Positionierungsplatte auf dem Arbeitstisch kann zwischen -55° und +55° eingestellt werden und ermöglicht so Schrägschnitte an Profilenden ohne spezielle Vorrichtungen.
• Linearlagervorschub:Der Werkzeugvorschubmechanismus läuft auf einem Linearlager-Bewegungspaar, wodurch die Vibration gering und die Bewegung während der Fräszyklen reproduzierbar bleibt.
• Endoberflächenbeschaffenheit:Die verarbeiteten Enden erreichen durchgängig eine Rauheit von Ra12,5 μm, was für eine dichte Montage von Riegeln und Rahmenabschnitten ausreichend ist.
• Pneumatisches Spannen:Die Profile werden während des Schnitts durch druckluftbetriebene Klemmen gehalten, was den Aufwand für den Bediener verringert und gleichzeitig die Position des Werkstücks beibehält.

Technische Spezifikationen

Anwendungsbereich

DasPVC-Schaftfräsmaschine für Fensterprofilewird bei der Herstellung von PVC-Fenstern, Aluminium-Kunststoff-Verbundfenstern und thermisch getrennten Aluminium-Fensterrahmen verwendet. Zu den typischen Werkstücken gehören mittlere Riegel, Türrahmenprofile und andere extrudierte Abschnitte, die vor dem Zusammenbau eine Endflächenformung, Nutenbildung oder Zapfenschneiden erfordern.

Schlüsselkomponenten

• Frässpindel:Die horizontale Spindel nimmt austauschbare Fräser für Stufen-, Nut- und Zapfenarbeiten auf. Läuft mit einer Geschwindigkeit, die der von Hartmetallwerkzeugen entspricht, um einen sauberen Materialabtrag zu gewährleisten.
• Linearlager-Führungssystem:Der Vorschubschlitten bewegt sich auf abgedichteten Linearlagern, die nur eine regelmäßige Schmierung erfordern und dabei helfen, über einen längeren Zeitraum hinweg eine gleichbleibende Schnittgeometrie beizubehalten.
• Pneumatische Spanneinheit:Die Klemmen rasten bei einer Luftzufuhr von 0,5–0,8 MPa ein. Die Backen sind so geformt, dass sie während des Fräsvorgangs keine Spuren auf den Profiloberflächen hinterlassen.
• Verstellbarer Arbeitstisch:Mit einer manuell einstellbaren Positionierungsplatte kann der Bediener Winkel von -55° bis +55° einstellen, mit einer Skala zur wiederholten Positionierung.

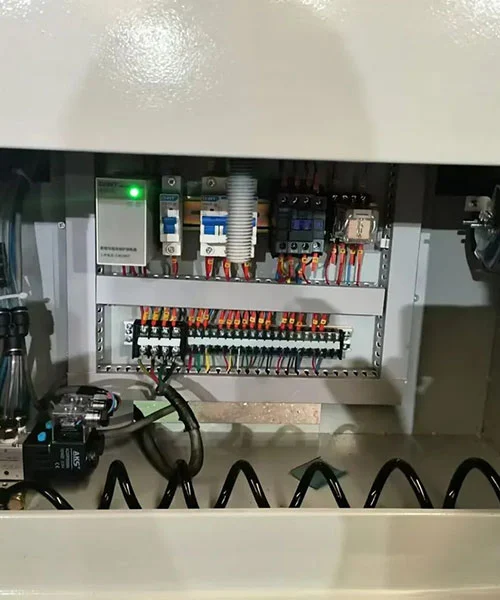

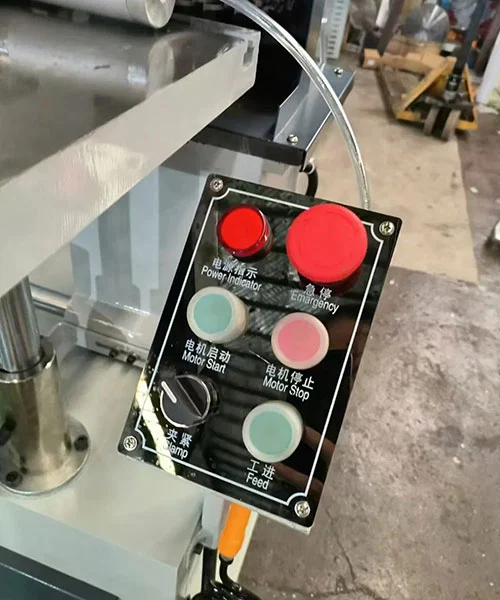

• Steuerkreis:Verwendet eine einfache Druckknopfstation und eine Sicherheitsverriegelung, die den Spindelstart verhindert, wenn die Schutzvorrichtung geöffnet ist. Elektrische Komponenten sind in einem staubdichten Gehäuse untergebracht.

Hersteller & Support

Mit einer 1996 gegründeten Fabrik produziert Lebulang Machine seit fast drei Jahrzehnten Profilbearbeitungsgeräte in Jinan, China. DerPVC-Schaftfräsmaschine für Fensterprofilewird direkt ab Werk geliefert, trägt die CE- und ISO-Zertifizierung und kann im Rahmen von OEM/ODM-Vereinbarungen individuell angepasst werden. Eine einjährige Garantie deckt die Hauptstruktur ab und eine Ferninstallationsanleitung wird ohne zusätzliche Kosten bereitgestellt.

Verpackung & Versand

JedePVC-Schaftfräsmaschine für Fensterprofileist in einer standardmäßigen Exportholzkiste mit Innenverstrebung verpackt, um Bewegungen während des Transports zu verhindern. Die Kiste ist feuchtigkeitsbeständig und mit Handhabungshinweisen gekennzeichnet. Die Versandbedingungen sind FOB Jinan oder Qingdao, mit Lieferzeiten in der Regel 15 bis 25 Werktage nach Auftragsbestätigung. Dokumente wie Prüfbericht, Packliste und CE-Zertifikat werden vor dem Versand digital versendet.

FAQ

F1: Welche Profilstrukturen kann die PVC-Schaftfräsmaschine für Fensterprofile verarbeiten?

A: Durch den Wechsel des Schneidwerkzeugs fräst die Maschine Stufenflächen, rechteckige Nuten, Zapfen und andere Enddetails, die üblicherweise an Riegeln und Rahmenprofilen aus PVC und Aluminium-Kunststoff-Verbundwerkstoff erforderlich sind.

F2: Wie groß ist der Winkeleinstellbereich für das Fasenschneiden?

A: Die Positionierungsplatte des Arbeitstisches ist von -55° bis 55° verstellbar, sodass in diesem Bereich abgewinkelte Endschnitte ohne zusätzliche Vorrichtungen ausgeführt werden können.

F3: Wie bleibt die Stabilität beim Fräsen erhalten?

A: Der Werkzeugvorschubmechanismus verwendet ein lineares Lagerbewegungspaar, das Vibrationen reduziert und dazu beiträgt, die Frästiefe über wiederholte Zyklen hinweg konstant zu halten.

F4: Welche Oberflächenrauheit ist zu erwarten?

A: Konsequent bearbeitete Enden erreichen eine Rauheit von Ra12,5 μm, eine Oberfläche, die eng anliegende Verbindungen bei der Fenster- und Türmontage ermöglicht.

F5: Wie groß sind die Abmessungen des Arbeitstisches?

A: Der Arbeitstisch der Maschine misst 500 × 350 mm und bietet stabilen Halt für Standard-UPVC- und Aluminium-Kunststoff-Fensterprofile.

F6: Was ist die maximale Fräsbreite?

A: Der Werkzeugsatz unterstützt eine maximale Fräsbreite von 90 mm.

F7: Welche Anforderungen gelten für die Strom- und Luftversorgung?

A: Die Maschine wird mit 380 V, 50 Hz Drehstrom betrieben und benötigt für das pneumatische Spannsystem einen Arbeitsluftdruck von 0,5 bis 0,8 MPa.

F8: Sind Ersatzteile verfügbar?

A: Ja. Gängige Verschleißteile, darunter importierte Schneidräder und Einstellwerkzeuge, sind optional erhältlich und können vom Bediener einfach ausgetauscht werden.
