CNC-Hochleistungssäge für Vorhangfassaden

Überblick

Die Hochleistungs-Kerbsäge für Vorhangfassaden ist eine professionelle Schneidlösung, die speziell für die Herstellung von Aluminiumfassaden und Fassadenprofilen entwickelt wurde. Ausgestattet mit einem starren Stahlrahmen und einer fortschrittlichen CNC-Servosteuerung bietet es wiederholbare Präzision, Flexibilität in mehreren Winkeln und Haltbarkeit auf Industrieniveau für Produktionsumgebungen mit hohen Stückzahlen.

Ganz gleich, ob Sie kommerzielle Vorhangfassaden, Schaufenstersysteme oder architektonische Aluminiumstrangpressteile bearbeiten, diese Maschine sorgt für saubere, gratfreie Kerben bei minimalem Materialabfall – wodurch manuelle Nacharbeiten reduziert und der Gesamtdurchsatz gesteigert werden.

Robuste Ausklinksäge für Vorhangfassaden



Hauptmerkmale

1. CNC-Präzisionssteuerung

Ausgestattet mit einem reaktionsschnellen Servoantriebssystem und einer CNC-programmierbaren Steuerung erreicht die Positionierungsgenauigkeit des Schneidkopfes ±0,1 mm. Bediener können mehrere Kerbprogramme speichern, um einen schnellen Rezeptwechsel zwischen verschiedenen Profiltypen zu ermöglichen.

2. Robuste, starre Struktur

Der Maschinenkörper besteht aus dickwandigem Stahlrohr mit Entspannungsbehandlung, wodurch Vibrationen beim Hochgeschwindigkeitsschneiden eliminiert werden. Dies gewährleistet eine gleichbleibende Schnittqualität auch im Dauerbetrieb rund um die Uhr.

3. Pneumatisches Spannsystem

Doppelt wirkende Pneumatikzylinder mit einstellbarem Druck sorgen für sicheres, kratzfreies Spannen auf empfindlichen eloxierten oder pulverbeschichteten Aluminiumoberflächen. Die Schnellspannfunktion reduziert die Zykluszeit zwischen den Werkstücken.

4. Multi-Angle-Notching-Fähigkeit

Unterstützt 0°–90° (oder geben Sie Ihren Bereich an) einstellbare Kerbwinkel zur Anpassung an verschiedene Pfosten- und Riegelkonfigurationen von Vorhangfassaden. Winkeleinstellungen können über eine digitale Anzeige oder eine CNC-Schnittstelle angepasst werden.

5. Hocheffiziente Spanabsaugung

Der integrierte Staub-/Spänesammelanschluss lässt sich an standardmäßige industrielle Absaugsysteme anschließen, sorgt für eine saubere Arbeitsumgebung und verlängert die Lebensdauer der Klinge.

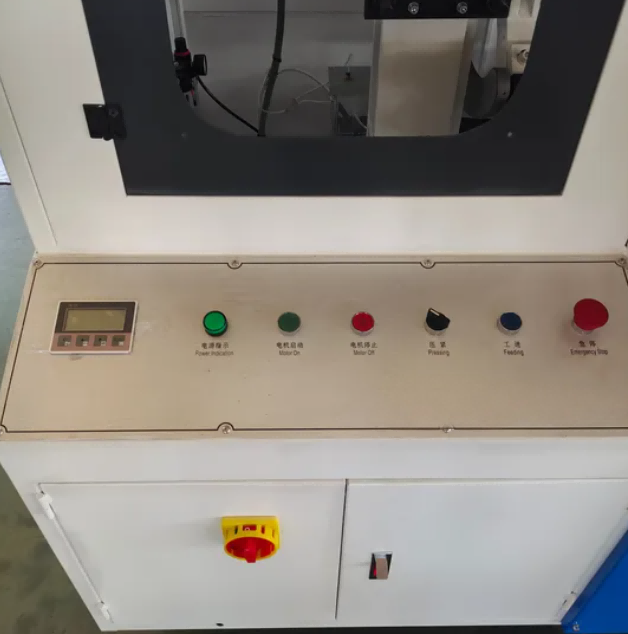

6. Bedienerfreundliche Schnittstelle

Intuitives Touchscreen-HMI mit Mehrsprachenunterstützung (Englisch, Spanisch, Russisch, Arabisch). Mithilfe der visuellen Programmierung können Bediener Kerbmaße ohne fortgeschrittene technische Schulung festlegen.

Wie es funktioniert

1. Der Bediener legt das Aluminiumprofil auf den Arbeitstisch und aktiviert die pneumatischen Klemmen, die das Werkstück sowohl in vertikaler als auch in horizontaler Richtung fixieren.

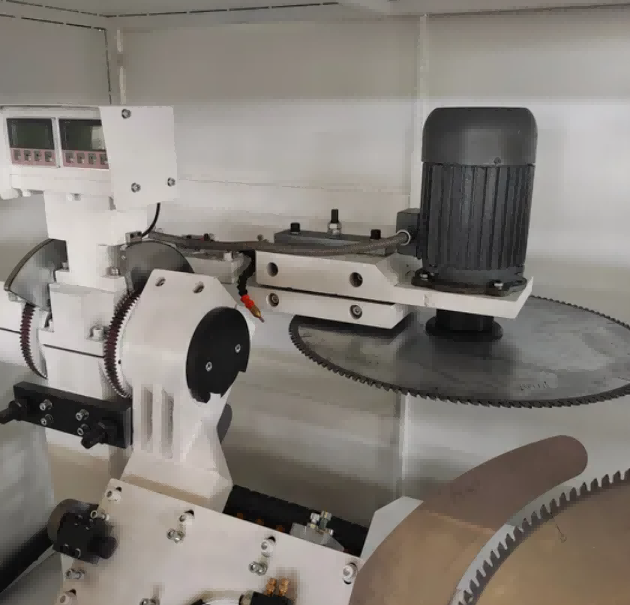

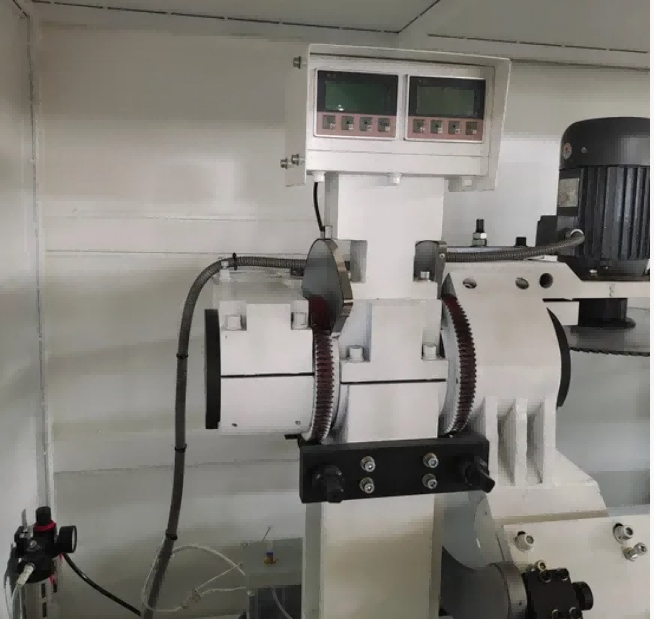

2. Über die digitale Anzeige mit magnetischer Skala wird der gewünschte Schnittwinkel eingestellt und die Doppelsägeblätter entsprechend im ±45°-Bereich positioniert.
3. Das hydropneumatische Vorschubsystem bewegt die rotierenden Klingen mit kontrollierter Geschwindigkeit (0–3 m/min) in das Profil und schneidet Kerben, Nuten oder zusammengesetzte Winkel in einem einzigen Durchgang.
4. Das CNC-System unterstützt den CAD-Grafikimport und die Grafikprogrammierung, sodass Bediener Kerbmuster, Lochpositionen und Schlitzabmessungen direkt aus Konstruktionsdateien definieren können.
5. Die Drei-Achsen-Vollservomotorkonfiguration (X-, Y-, Z-Achsen angetrieben durch Zahnstange, Ritzel und Kugelumlaufspindeln) ermöglicht eine echte Drei-Achsen-Verbindung zum Bohren, Fräsen von Nuten, runden Löchern, speziell geformten Löchern, Schlüssellöchern und Senkungen in einer Aufspannung.
6. Ein optionaler dreiseitig umklappbarer Arbeitstisch ermöglicht die Bearbeitung des Profils auf drei Seiten ohne Neupositionierung und verbessert so die Verarbeitungseffizienz bei komplexen Aluminium-Strangpressteilen.
7. Nach Abschluss des Schneidzyklus werden die Klingen zurückgezogen, die Klemmen gelöst und das bearbeitete Profil entfernt.

Hersteller & Garantie

Shandong Lebulang Precision Machinery Co., Ltd., firmierend als Lebulang Machine, produziert seit 1996 in seinem Werk in Jinan, China, Geräte zur AluminiumverarbeitungRobuste Ausklinksäge für Vorhangfassadenwird direkt ab Werk mit CE- und ISO-Zertifizierung geliefert. Auf die Hauptstruktur gilt eine 12-monatige Garantie. Technischer Fernsupport, Betriebsschulungsvideos und ein englisches Handbuch sind im Lieferumfang enthalten. Eine Schulung und Inbetriebnahme vor Ort kann gegen Aufpreis vereinbart werden. Ersatzteile wie Sägeblätter, Pneumatikdichtungen und Führungskomponenten sind für den Versand vorrätig.

FAQ

F1: Was ist die maximale Profilgröße, die diese Maschine verarbeiten kann?

A: Das Standardmodell verarbeitet Profile bis zu 300×250 mm mit einer maximalen Schnitttiefe von 175 mm. Kundenspezifische Konfigurationen für größere Abschnitte bis zu 350×300 mm sind auf Anfrage erhältlich.

F2: Können andere Winkel als ±45° geschnitten werden?

A: Das Standardmodell unterstützt das Schneiden beliebiger Winkel innerhalb von ±45° auf beiden Seiten. Eine optionale CNC-Version erweitert den Bereich auf ±90° für komplexere Profilgeometrien.

F3: Wie hoch ist die Verarbeitungsgenauigkeit?

A: Die Positionierungsgenauigkeit wird mit ±0,1 mm angegeben, mit einer Wiederholgenauigkeit von ±0,05 mm unter konstanten Betriebsbedingungen.

F4: Bieten Sie Kundendienst und Schulungen an?

A: Es werden kostenlose Online-Betriebsschulungen und technischer Fernsupport angeboten. Schulung und Installation vor Ort können separat vereinbart werden. Es gilt eine 12-monatige Garantie und lebenslanger technischer Support.

F5: Ist die Maschine für die Massenproduktion geeignet?

A: Das synchrone Doppelmesser-Schneidsystem, die pneumatische Klemmung und das kontrollierte Vorschubsystem sind für die kontinuierliche Produktion in Vorhangfassaden-Fertigungsanlagen konzipiert. Die monatliche Produktionskapazität ab Werk beträgt ca. 50 Sets.
