800 mm CNC-Fassadenfräsmaschine

Shandong Lebulang Precision Machinery Co., Ltd., das unter der Marke Lebulang Machine tätig ist, stellt seit 1996 in seinem Werk in Jinan, China, Aluminiumverarbeitungsgeräte her. Dieser 3-Achsen-Servo-CNC-Schaftfräser bearbeitet Aluminium-Vorhangfassaden- und Fassadenprofile, Tür- und Fensterrahmen sowie architektonische Extrusionen. Es verfügt über einen X-Achsen-Verfahrweg von 800 mm, eine automatische Spindeldrehung von 0° bis 90°, einen robusten Gusseisensockel und eine Mehrfachprofilklemmung für die Serienproduktion. Ein SYNTEC-Industrie-CNC-System mit einer benutzerfreundlichen HMI unterstützt den USB-CAD-Import und vorinstallierte Profilbibliotheken für eine schnelle Einrichtung.

• 800 mm X-Achsen-Verfahrweg:Der800 mm CNC-FassadenfräsmaschineBietet eine Arbeitslänge von 800 mm entlang der X-Achse und ermöglicht die Aufnahme großer Vorhangfassaden- und Fassadenprofile in einem einzigen Aufbau.
• 3-Achsen-CNC-Servosteuerung:Die X-, Y- und Z-Achsen werden von Servomotoren angetrieben, die mit Präzisionskugelumlaufspindeln gekoppelt sind. Die Positionierungsgenauigkeit ist mit ±0,02 mm angegeben und unterstützt konsistente Zapfen- und Nutabmessungen über alle Produktionschargen hinweg.
• Robuster Gusseisensockel:Das Maschinenbett besteht aus Gusseisen und ist so konzipiert, dass es Vibrationen dämpft und die Stabilität beim Hochgeschwindigkeitsfräsen gewährleistet. Dies trägt zu glatten, gratfreien Stirnflächen und einer längeren Werkzeugstandzeit bei.
• Automatische Spindeldrehung von 0° bis 90°:Die Frässpindel kann programmgesteuert von 0° (horizontal) bis 90° (vertikal) rotieren. Horizontale und vertikale Profilenden können in einer Aufspannung ohne manuelles Umpositionieren des Werkstücks oder Werkzeugs bearbeitet werden.
• Mehrprofilspannung:Die Spannvorrichtung kann 3 bis 5 Profile gleichzeitig befestigen und ermöglicht so die Stapelverarbeitung identischer Schaftfräsvorgänge in einem einzigen Zyklus.
• Industrielles CNC-System SYNTEC:Die Steuereinheit umfasst ein Farb-HMI, einen USB-Anschluss für den Import von CAD-Dateien und vorinstallierte Profilbibliotheken mit gängigen Zapfen- und Kerbgeometrien. Bediener wählen das Programm aus, laden die Profile und starten den Zyklus, ohne G-Code schreiben zu müssen.

800 mm CNC-Fassadenfräsmaschine

Wie es funktioniert

Der800 mm CNC-FassadenfräsmaschineDer Bediener lädt bis zu fünf Aluminiumprofile in die pneumatische Spannvorrichtung. Nach Auswahl des Bearbeitungsprogramms aus der SYNTEC-Steuerung – entweder aus der vorinstallierten Bibliothek oder einer CAD-importierten Datei – beginnt der Zyklus. Die servoangetriebenen X-, Y- und Z-Achsen positionieren den Fräser am ersten Profilende. Die Spindel kann automatisch zwischen 0° und 90° rotieren, um sowohl horizontale als auch vertikale Flächen zu bearbeiten, ohne die Werkstücke zu lösen. Ein Hartmetallfräser mit einem Durchmesser von 350 mm und einer Drehzahl von 2.800 U/min entfernt Material, um Zapfen, Kerben und Nuten zu formen. Die maximale Zapfentiefe beträgt 100 mm, der maximale Profilquerschnitt beträgt 330 mm Breite und 180 mm Höhe. Nach Abschluss der programmierten Sequenz an einem Ende positionieren sich die Achsen erneut zum nächsten Werkstück. Sobald alle Profile der Charge fertig sind, lösen sich die Klemmen und der Bediener entnimmt die bearbeiteten Teile.

Schlüsselkomponenten

• Maschinenbett aus Gusseisen:Bietet ein starres, vibrationsdämpfendes Fundament für die linearen Führungsschienen und beweglichen Achsen. Die Masse des Gussteils trägt dazu bei, die Schnittstabilität bei schweren Fräsdurchgängen aufrechtzuerhalten.
• Servomotoren und Kugelumlaufspindeln (X/Y/Z):AC-Servoantriebe mit präzisionsgeschliffenen Kugelumlaufspindeln liefern eine Positionierungsgenauigkeit von ±0,02 mm über den 800-mm-X-Achsen-Verfahrweg, 330 mm Breitenkapazität und 180 mm Höhenkapazität.

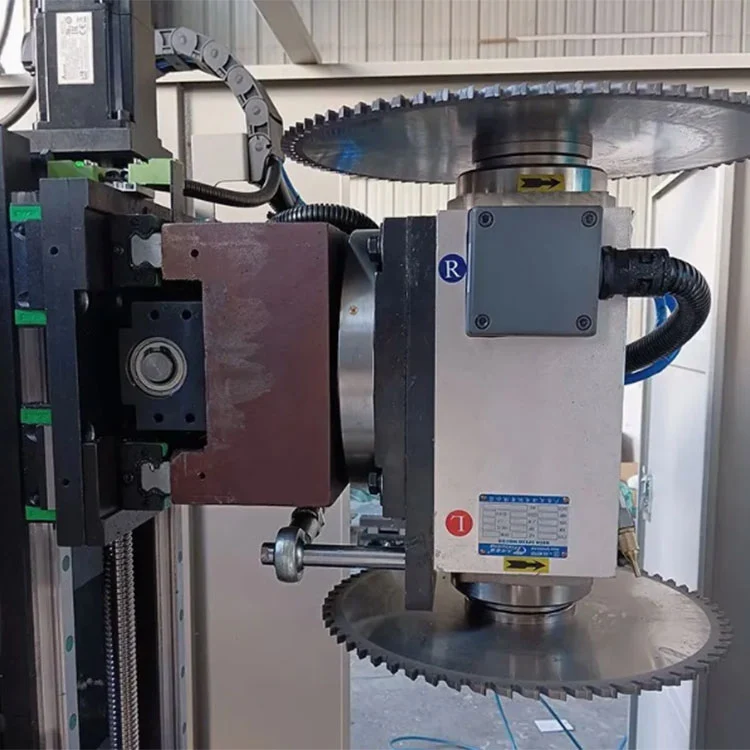

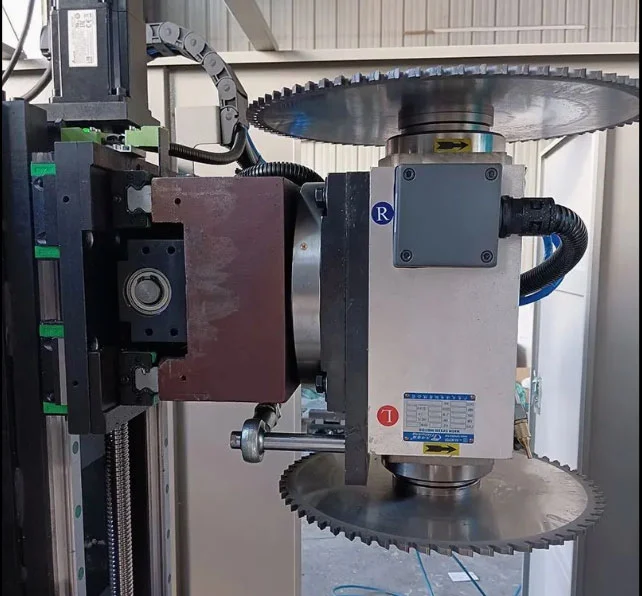

• Rotierende Spindelbaugruppe:Ein 3-kW-Motor treibt den Φ350-mm-Fräser mit 2800 U/min an. Das Spindelgehäuse dreht sich servogesteuert von 0° auf 90°, um automatisch zwischen horizontalem und vertikalem Schaftfräsen umzuschalten.

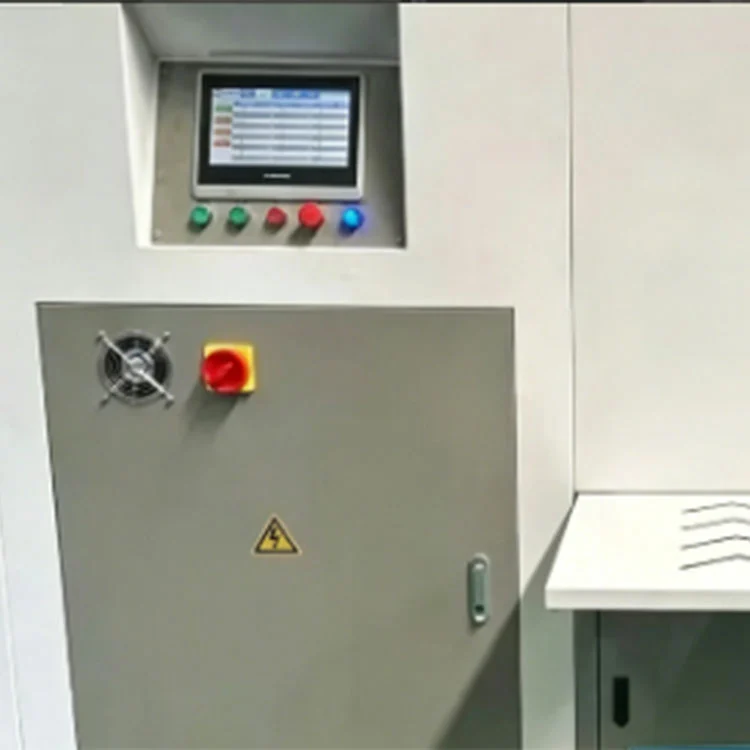

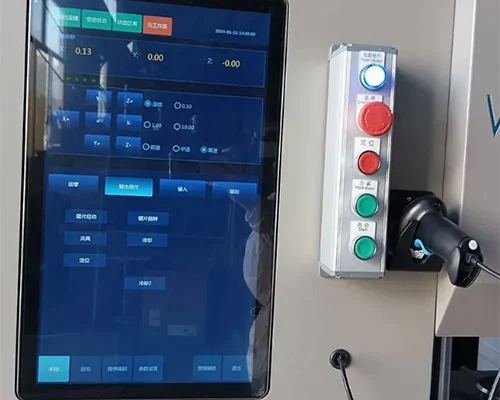

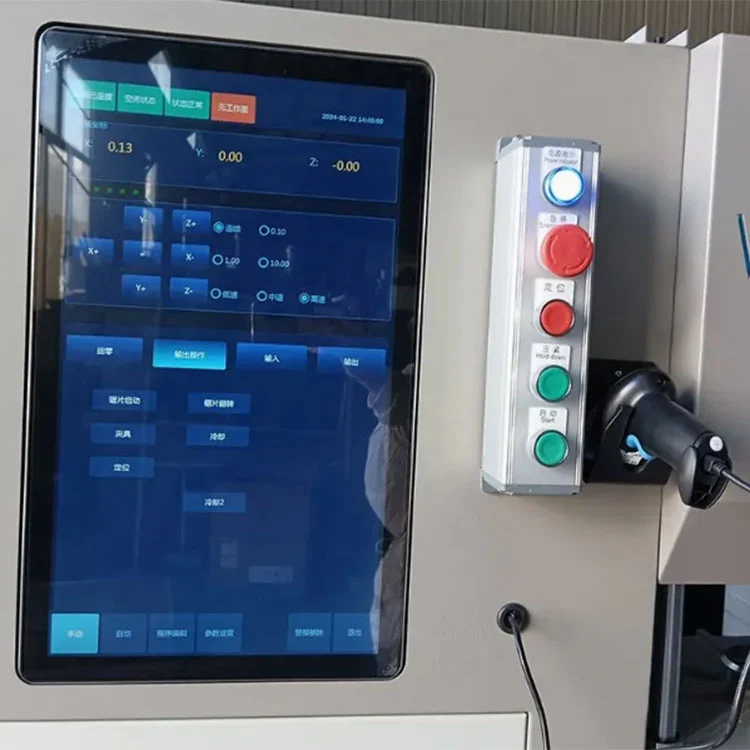

• SYNTEC CNC-Steuerung:CNC-System in Industriequalität mit einem farbigen Touchscreen-HMI. Speichert Profilbibliotheken, importiert CAD-Zeichnungen über USB und verwaltet Achsbewegungen, Spindeldrehungen und Spannsequenzen.

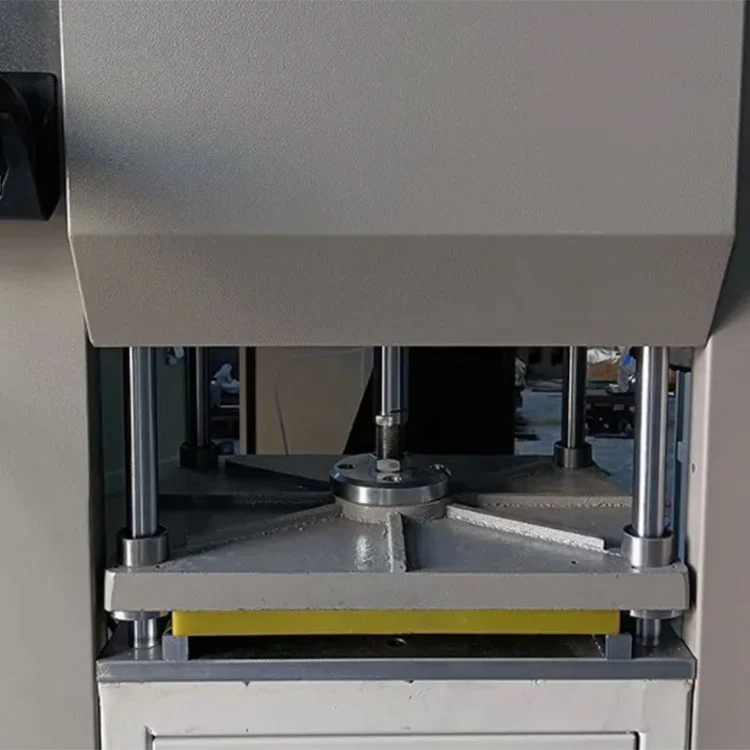

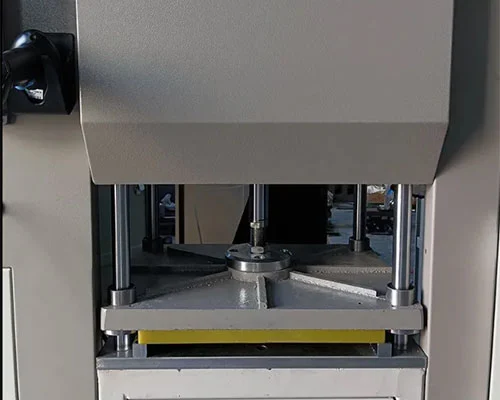

• Pneumatischer Multiprofilspanner:Hält 3 bis 5 Profile gleichzeitig. Die Spannkraft wird durch die Luftdruckversorgung reguliert, die zwischen 0,5 und 0,8 MPa eingestellt ist. Backeneinsätze sind für unterschiedliche Profilquerschnitte wechselbar.
• Sicherheitsgehäuse:Während des Betriebs decken Schutzvorrichtungen den Mahlbereich ab. Eine Not-Aus-Schaltung stoppt bei Aktivierung alle Achsen und die Spindeldrehung.

Anwendungen

Der800 mm CNC-Fassadenfräsmaschinewird verwendet für:

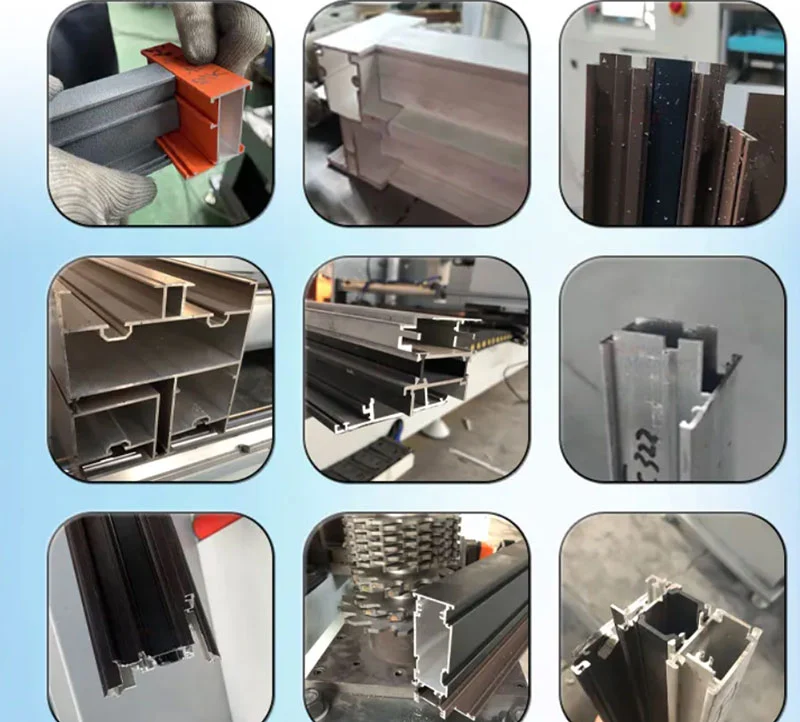

• Endfräsen von Aluminiumfassaden- und Fassadenprofilen.

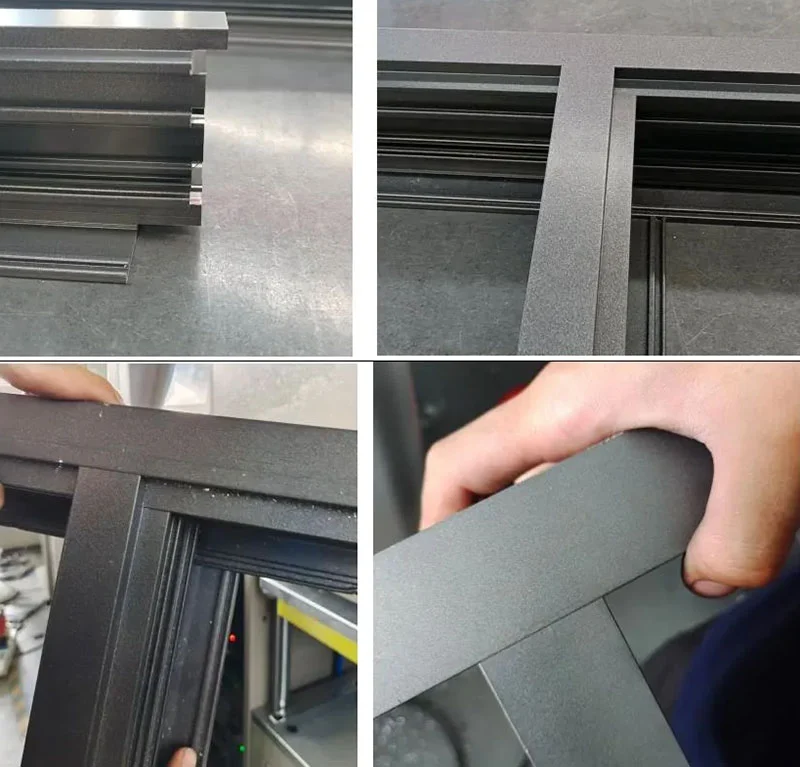

• Bearbeitung von Tür- und Fensterrahmenpfosten und Riegelzapfen.
• Ausklinken und Nutenschneiden von architektonischen Aluminiumprofilen.

Verpackung & Versand

1. Vollständige Folienverpackung der Maschine zum Schutz vor Feuchtigkeit.
2. Antikollisionskantenpolsterung an allen Ecken und hervorstehenden Teilen.
3. Begasungsfreie Sperrholzkiste und Palette mit Stahlumreifung für sicheren Transport.

Hersteller & Garantie

• Etablierter Hersteller:Shandong Lebulang Precision Machinery Co., Ltd. produziert seit 1996 in seinem Werk in Jinan, China, Aluminium- und PVC-Verarbeitungsgeräte800 mm CNC-Fassadenfräsmaschinewird direkt ab Werk mit CE- und ISO 9001-Zertifizierung geliefert.
• Garantie und Support:Eine einjährige Garantie deckt die Hauptstruktur gegen Herstellungsfehler ab. Technischer Fernsupport, Bedienungsvideos und ein englisches Handbuch werden ohne zusätzliche Kosten bereitgestellt.
• Ersatzteile:Häufig ausgetauschte Artikel wie Fräser, Spannbacken und Dichtungen sind vorrätig und können mit regulären Speditionssendungen versandt werden.
• Anpassung:OEM- und ODM-Konfigurationen werden akzeptiert. Spannung, X-Achsen-Verfahrweg und Spindelspezifikationen können an die Kundenanforderungen angepasst werden.

FAQ

F1: Welche Profile kann diese Maschine verarbeiten?

A: Es ist für Aluminium-Vorhangfassadenprofile, Fassadenprofile sowie Tür- und Fensterrahmenabschnitte konzipiert. Der maximale Bearbeitungsquerschnitt beträgt 330 mm Breite x 180 mm Höhe, bei einer Zapfentiefe bis 100 mm.

F2: Wie funktioniert die automatische Spindeldrehung?

A: Die Spindel dreht sich servogesteuert von 0° (horizontal) auf 90° (vertikal). Dadurch kann die Maschine sowohl horizontale als auch vertikale Profilenden in einer Aufspannung fräsen, ohne dass der Bediener das Werkstück manuell neu positionieren oder die Werkzeuge wechseln muss.

F3: Wie viele Profile können gleichzeitig bearbeitet werden?

A: Die pneumatische Spannvorrichtung kann je nach Profilquerschnitt 3 bis 5 Profile gleichzeitig halten. Alle eingespannten Profile werden im gleichen Zyklus bearbeitet.

F4: Ist das Programmieren schwierig?

A: Der SYNTEC-Controller enthält vorinstallierte Profilbibliotheken mit gängigen Zapfen- und Kerbgeometrien. CAD-Dateien können auch über USB importiert werden. Der Bediener wählt das Programm über den Touchscreen aus und startet den Zyklus. Ein englisches Handbuch und ein Bedienungsvideo werden mitgeliefert.

F5: Kann die Stromversorgung für verschiedene Länder angepasst werden?

A: Ja. Die Standardkonfiguration verwendet 380 V/50 Hz Dreiphasenstrom. Andere Spannungen und Frequenzen können zum Zeitpunkt der Bestellung angegeben werden, um den örtlichen elektrischen Standards zu entsprechen.
