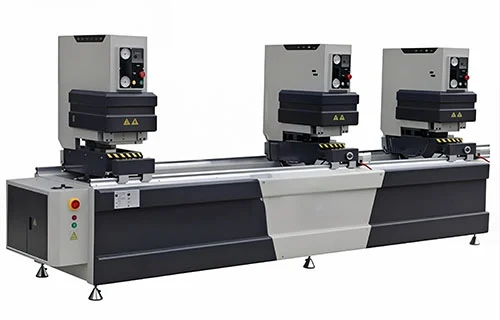

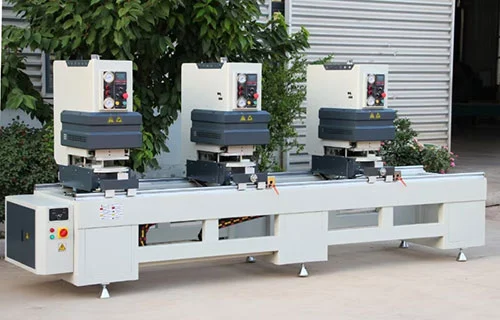

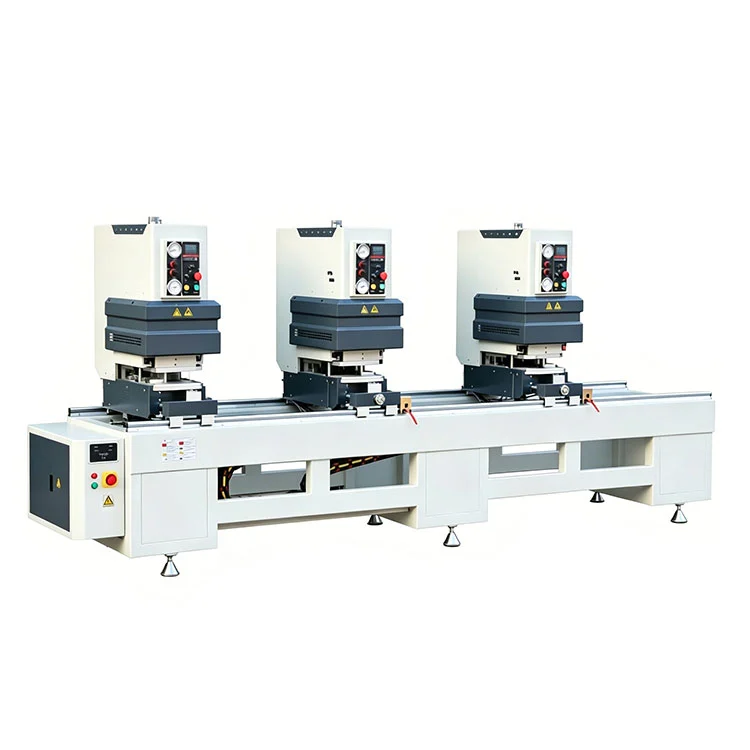

Nahtlose Dreikopf-Schweißmaschine für PVC-Türen und -Fenster
Die dreiköpfige nahtlose Schweißmaschine für PVC-Türen und -Fenster ist eine hocheffiziente, SPS-gesteuerte Lösung zum nahtlosen Schweißen von PVC/UPVC-Tür- und Fensterprofilen. Entwickelt für die Massenproduktion, ermöglicht es den gleichzeitigen oder unabhängigen Betrieb von drei Schweißköpfen und liefert starke, saubere und ästhetische Schweißnähte ohne sichtbare Nähte – ideal für farbige, coextrudierte oder gespritzte PVC-Profile.
Diese dreiköpfige Schweißmaschine wird von Lebulang Machine hergestellt – einem in China ansässigen Hersteller mit fast 30 Jahren Fabrikerfahrung in der Fenster- und Türbearbeitungsausrüstung – und ist für die Verbindung von PVC- und UPVC-Profilen, einschließlich farbiger, coextrudierter und gespritzter Oberflächen, konzipiert. Die Maschine ist CE- und ISO-zertifiziert, unterstützt OEM- und ODM-Bestellungen und wird direkt ab Werk geliefert.
Die drei Schweißköpfe sind so angeordnet, dass der linke Kopf feststeht und die beiden rechten Köpfe entlang linearer Führungsschienen beweglich sind. Sie können einzeln, paarweise oder alle drei zusammen arbeiten, sodass zwei Rahmenecken und ein Mittelholm in einem einzigen Arbeitsgang geschweißt werden können. Eine Heizplatte mit konstanter Temperatur an jedem Kopf wird von einer Omron-SPS und einem digitalen Temperaturregler gesteuert, wobei Heizzeit, Schmelztiefe und Pressdruck zum Abruf gespeichert werden. Ein integrierter Reinigungsschneider entfernt die Schweißraupe während des gleichen Spannvorgangs und erzeugt so eine glatte Verbindungsoberfläche, die kein manuelles Polieren erfordert.
Der dritte Kopf lässt sich in einem Bereich von 30° bis 180° schwenken und verarbeitet standardmäßige rechtwinklige Ecken sowie spezielle Winkel- und Querriegelschweißnähte. Die Stahlbasis und die selbstschmierenden Linearführungen sorgen dafür, dass die Ausrichtung während des Betriebs gewährleistet ist. Die Maschine bezieht 3,5 kW aus einer einphasigen 220-V-Stromversorgung (Spannung kann konfiguriert werden), benötigt einen Luftdruck von 0,5–0,8 MPa und verarbeitet Profilhöhen von 20 bis 100 mm (mit optionalen höheren Einstellungen) und Längen von 400 bis 3500 mm. Die Gesamtabmessungen betragen 4400 × 1100 × 1700 mm bei einem Gewicht von ca. 1200 kg. Eine Ferninstallationsanleitung ist ohne zusätzliche Kosten im Lieferumfang enthalten.
Hauptmerkmale
- Flexibler Betrieb mit drei Köpfen: Drei Köpfe arbeiten unabhängig, paarweise oder zusammen; Linker Kopf feststehend, rechts zwei verschiebbar auf linearen Führungsschienen zur präzisen Positionierung.
- Nahtlose Schweißtechnik: Integriert Schweißen und automatische Schweißnahtreinigung in einem Zyklus, was zu glatten, hochfesten Verbindungen führt, die die Profileckenfestigkeit übertreffen.
- Mehrwinkelschweißen: Dritter Kopf unterstützt 30°--180°-Winkelschweißen; Bewältigt Einzel-/Doppelpunkt-, Riegel-, Querriegel- und Sonderwinkelschweißungen.
- Präzision und Stabilität: Linearführungsschienen sorgen für hohe Genauigkeit; Die robuste Stahlbasis minimiert Vibrationen und sorgt für eine gleichbleibende, langfristige Leistung.
- SPS-Pneumatiksteuerung: Omron-SPS und pneumatisches Antriebssystem ermöglichen eine einfache Parametereinstellung (Heiz-/Andockzeit) und einen stabilen Betrieb.
- Hohe Effizienz: Schweißt zwei Ecken und Mittelholme gleichzeitig und verdoppelt so die Produktivität im Vergleich zu Einkopfmaschinen.
Technische Spezifikationen
| Parameter | Wert |
| Stromversorgung | 220V/50Hz (anpassbar) |
| Eingangsleistung | 3,5 kW |
| Arbeitsluftdruck | 0,5–0,8 MPa |
| Luftverbrauch | 150–200 l/min |
| Schweißprofilhöhe | 20–100 mm (120/140/160 mm optional) |
| Breite des Schweißprofils | ≤120 mm |
| Schweißlängenbereich | 400–3500 mm |
| Gesamtabmessungen (L×B×H) | 4400×1100×1700 mm |
| Maschinengewicht | 1200 kg |
| Kontrollsystem | Omron SPS + digitaler Temperaturregler |
| Schweißwinkel | 30°--180° (dritter Kopf) |
Maschinendetails

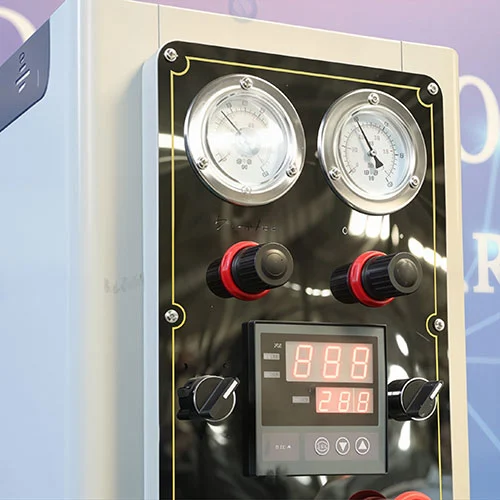

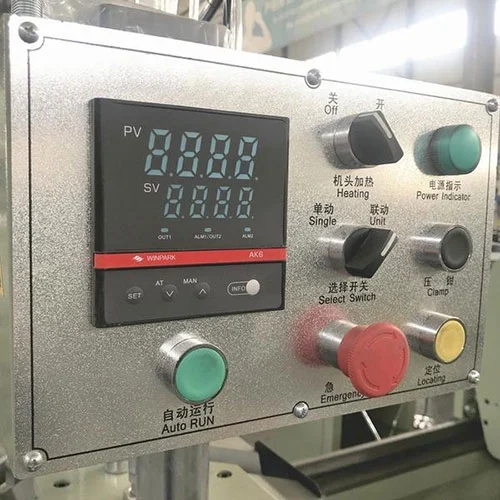

Bedienfeld
- Digitalanzeige zur Einstellung der Heiz-/Andockzeit
- Not-Aus-Taste und Sicherheitsverriegelungen
- SPS-Steuerung für automatisiertes Zyklusmanagement

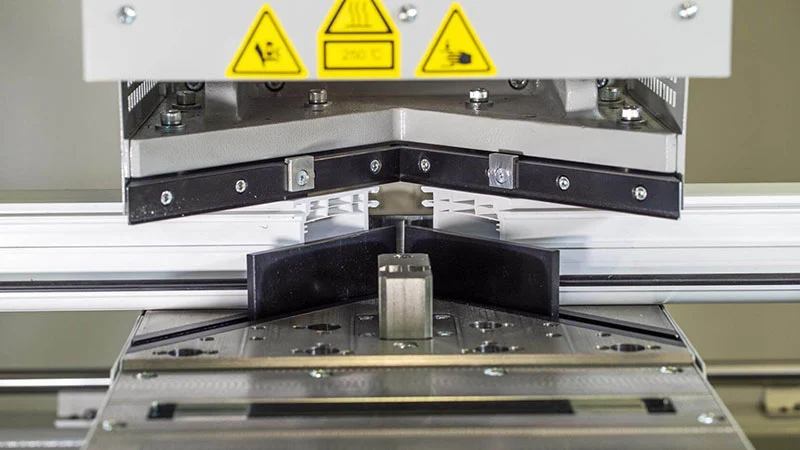

Schweißköpfe
- Jeder Kopf ist mit Heizplatte, Klemmmechanismus und Reinigungsschneider ausgestattet
- Bewegliche Köpfe mit pneumatischer Bremse für sichere Positionierung
- Fräser aus Speziallegierung für dauerhaftes und präzises Entfernen von Schweißperlen
Lineares Führungssystem
- Hochpräzise Linearschienen für reibungslose Kopfbewegungen
- Das selbstschmierende Design reduziert den Wartungsaufwand und verlängert die Lebensdauer
Warum sollten Sie sich für unsere dreiköpfige nahtlose Schweißmaschine für PVC-Türen und -Fenster entscheiden?
- Überlegene Schweißqualität: Die nahtlose Verarbeitung verbessert die Produktästhetik und den Marktwert. Die Schweißnahtfestigkeit übertrifft die Industriestandards.
- Kostengünstig: Hohe Produktivität senkt die Arbeitskosten; Das wartungsarme Design minimiert Ausfallzeiten.
- Vielseitig: Passt sich an verschiedene PVC-Profile und Fenster-/Türdesigns an; Unterstützt kundenspezifisches Winkelschweißen.
- Zuverlässige Leistung: Robuste Konstruktion und erstklassige Markenkomponenten sorgen für langfristige Stabilität.
- Einfache Bedienung: DasNahtlose Dreikopf-Schweißmaschine für PVC-Türen und -Fensterverfügt über eine benutzerfreundliche Oberfläche mit voreingestellten professionellen Programmen, die nur minimale Schulungen für die Bediener erfordern, was die Betriebsschwelle für die Fabrikproduktion erheblich senkt.
FAQ
F1: Welche Materialien kann diese Maschine schweißen?
A1: Es ist für konzipiertPVC/UPVC-Profile, einschließlich farbiger, coextrudierter und gespritzter Profile.
F2: Kann es verschiedene Winkel schweißen?
A2: Ja, die dritte Kopfstütze30° bis 180°Beliebiges Winkelschweißen für spezielle Designanforderungen.
F3: Wie hoch ist die Produktionskapazität?
A3: Es kann schweißen2–3 Fensterecken pro Zyklus, mit einer Tagesleistung von 80--120.
F4: Kann die Maschine individuell angepasst werden?
A4: Ja, wir unterstützen individuelle Anpassungen, einschließlich spezieller Schweißhöhen, Arbeitslängen, Spannungsstandards und maßgeschneiderter Vorrichtungen, um Ihren unterschiedlichen Produktionsanforderungen gerecht zu werden.
