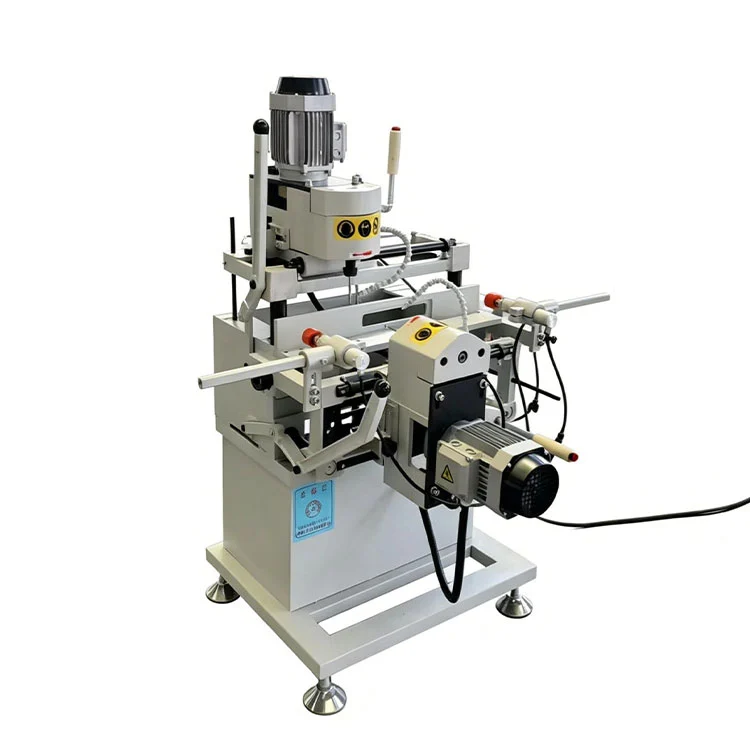

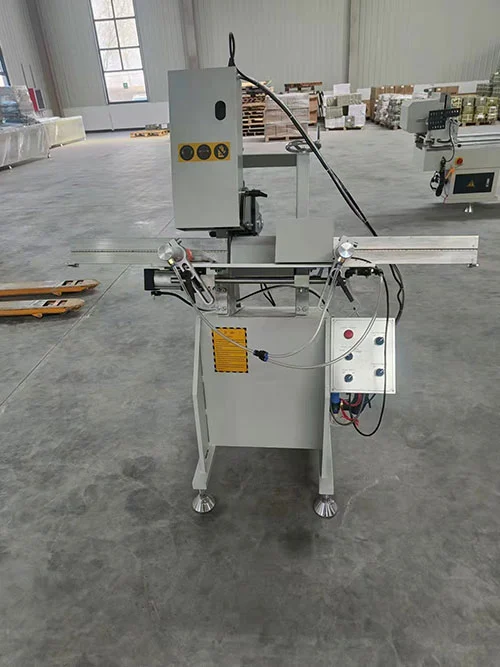

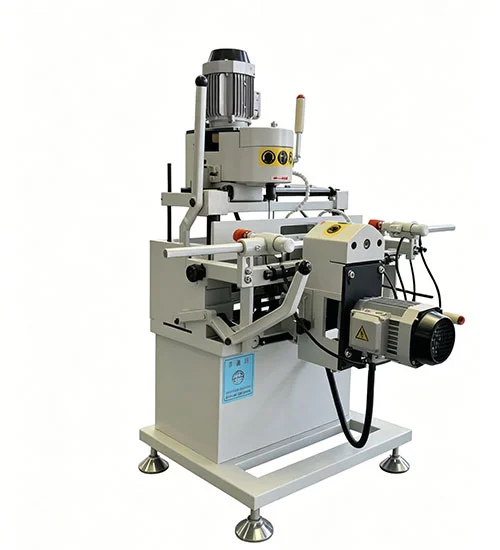

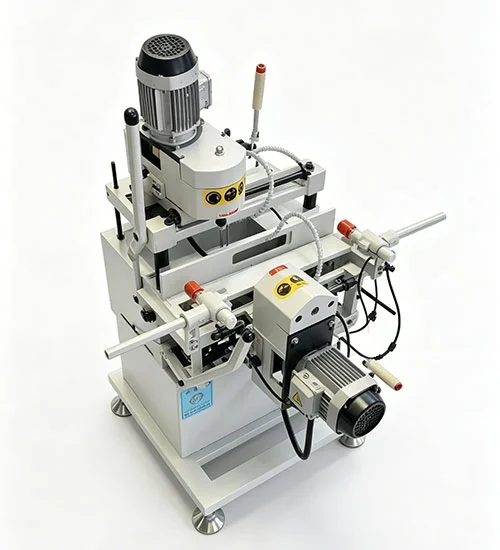

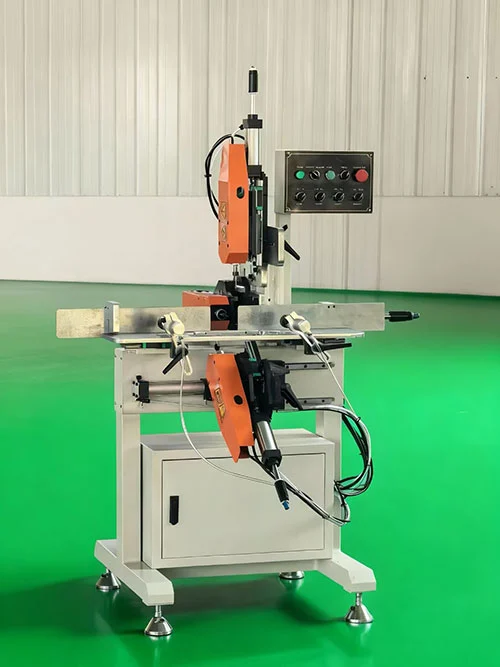

UPVC-PVC-Fenster-Wasserschlitzfräsmaschine

• UPVC-PVC-Fenster-Wasserschlitzfräsmaschinebietet dreiachsige Fräsfunktionen: vertikale, horizontale und Winkelschnitte auf derselben Station.
• Es ist zum Fräsen von Wasserablaufschlitzen und Luftdruckausgleichslöchern in PVC-Fenster- und Türprofilen konzipiert.
• Der untere Kopf wechselt und spannt das Werkzeug in einem Spannvorgang, sodass die Schlitzbearbeitung erfolgtUPVC-PVC-Fenster-Wasserschlitzfräsmaschineerfolgt ohne zwischenzeitlichen manuellen Werkzeugwechsel.
• Der Fräsarbeitstisch bewegt sich entlang einer rechteckigen Linearführung und behält während des Schnitts eine geradlinige Bewegung bei.
• Der schräge Fräskopf ermöglicht die Winkeleinstellung und automatische Auf-/Ab- sowie Links-/Rechtsbewegung. Dies ermöglicht das 45°-Wasserschlitzfräsen unter Beibehaltung der Links-Rechts-Schlitzsymmetrie.
• Für ein stabiles Fräsen mit den erforderlichen Schnittgeschwindigkeiten sind Hochgeschwindigkeits-Spindelmotoren verbaut.

Technische Spezifikationen

Anwendungsbereich

DasUPVC-PVC-Fenster-Wasserschlitzfräsmaschinewird in Produktionslinien für Fenster und Türen aus UPVC und PVC eingesetzt. Zu den typischen Anwendungen gehören das Fräsen von Entwässerungsschlitzen an der Basis von Flügel- und Schiebefensterrahmen, das Schneiden von Luftdruckausgleichslöchern in Riegeln und Pfosten sowie die Herstellung abgewinkelter Schlitze dort, wo das Profildesign dies erfordert. Die Maschine verarbeitet sowohl standardmäßige weiße Profile als auch farbige oder laminierte Abschnitte, wobei die dreiachsige Kopfanordnung die meisten Schlitzkonfigurationen abdeckt, die bei der Herstellung von Fenstern für den Wohn- und Gewerbebereich zu finden sind.

Schlüsselkomponenten

• Drei Spindelmotoren (je 0,75 kW):Bietet unabhängigen Antrieb für die drei Fräsköpfe und arbeitet mit Geschwindigkeiten von bis zu 24.000 U/min für saubere Schlitzkanten bei UPVC-Materialien.
• Rechteckiges Linearführungssystem:Unterstützt den beweglichen Arbeitstisch während des Fräshubs und trägt dazu bei, die Geradheit der Schlitze und die wiederholbare Positionierung über Chargen hinweg aufrechtzuerhalten.
• Pneumatische Werkzeugklemmung am Unterkopf:Der Fräser wird in einem Arbeitsgang gewechselt und festgezogen, was die Leerlaufzeit verkürzt und manuelle Routinen zum Festziehen des Werkzeugs überflüssig macht.
• Verstellbarer Schrägkopf (Kopf Nr. 3):Der Fräswinkel kann manuell mit einem Feststellgriff eingestellt werden und deckt 45° und andere Winkel ab, während die Links-Rechts-Schlitzsymmetrie konsistent bleibt.
• Bedienfeld und Verkabelung:Bedienung per Knopfdruck mit speziellem Not-Aus. Die elektrischen Komponenten sind in einem staubgeschützten Gehäuse untergebracht und der Pneumatikkreislauf umfasst eine Filter-Regler-Schmiereinheit, um einen stabilen Klemmdruck aufrechtzuerhalten.
• Rahmen und Schutzvorrichtungen:Die geschweißte Stahlbasis sorgt für eine stabile Struktur. Transparente Schutzvorrichtungen decken den Fräsbereich ab und verriegeln sich mit dem Spindelstartkreis.

Maschinenfunktionen

• Automatischer Werkzeugwechsel und Slot-Zyklus:Der untere Kopf führt das Spannen und Lösen des Werkzeugs in einem Arbeitsgang durch und erledigt so das Schlitzfräsen ohne manuelles Umrüsten.
• Wasserschlitz- und Ausgleichslochfähigkeit:Bewältigt Entwässerungsschlitze und Luftdruckausgleichslöcher in UPVC- und PVC-Profilen.
• Geführte Bewegung:Eine rechteckige Linearführung unterstützt den beweglichen Arbeitstisch und trägt so zu geraden, wiederholbaren Fräswegen bei.
• Einfache Steuerung:Bedienung per Knopfdruck mit klar gekennzeichneten Funktionen; Bediener mit einer grundlegenden Werksschulung können die Maschine nach einer kurzen Rüstzeit bedienen.
• Kompakte Stellfläche:Abmessungen von 1150 × 1100 × 1700 mm passen in gängige Fensterfertigungslinien.

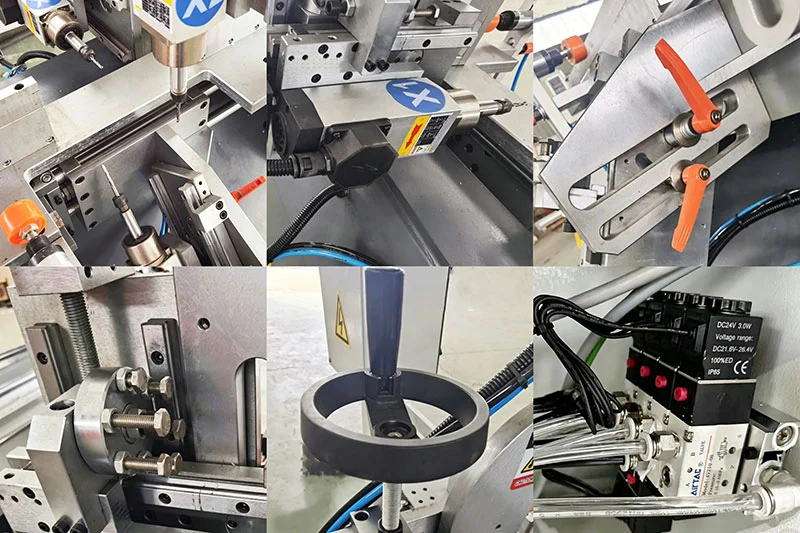

Produktdetails

• Drei Fräsköpfe– konfiguriert für die Bearbeitung von Wasserschlitzen und Luftlöchern in UPVC-Fenster- und Türprofilen.
• Hochgeschwindigkeits-Spindelmotor— maximale Drehzahl bis zu 24.000 U/min für saubere Schlitzkanten.
• Nr. 3 Kopf (schräg)— Der Fräswinkel kann manuell auf den gewünschten Schlitzwinkel eingestellt werden.
• Schnell verstellbarer Tiefenanschlag– Reduziert die Rüstzeit beim Wechsel zwischen Profilstapeln.
• Höhenverstellung per Handrad– Ermöglicht dem Bediener die Feineinstellung der vertikalen Fräserposition ohne Werkzeug.
• Pneumatische und elektrische Komponenten— von international anerkannten Lieferanten bezogen und entsprechend den CE-Anforderungen verkabelt.

Verpackung & Versand

JedeUPVC-PVC-Fenster-Wasserschlitzfräsmaschineist in einer Standard-Exportholzkiste mit Innenschaumpolsterung und Stahlband verpackt. Die Kiste ist deutlich mit Handhabungssymbolen und Versanddetails gekennzeichnet. Die Lieferbedingungen sind FOB Jinan oder Qingdao, der Versand erfolgt in der Regel innerhalb von 15–25 Werktagen nach Auftragsbestätigung. Bevor die Maschine das Werk verlässt, werden ein Testbericht vor dem Versand und eine digitale Kopie des CE-Zertifikats bereitgestellt.

FAQ

F1: Welche Materialien kann diese UPVC-PVC-Fenster-Wasserschlitzfräsmaschine verarbeiten?

A: Es ist für UPVC- und PVC-Fenster- und Türprofile geeignet.

F2: Benötigt die Maschine qualifizierte Bediener?

A: Die Steuerung basiert auf einem einfachen Tastenfeld. Bediener können den Arbeitsablauf schnell erlernen und detaillierte Anweisungen erhalten.

F3: Kann die Maschine 45°-Wasserschlitze fräsen?

A: Ja. Der Schrägfräskopf unterstützt das 45°-Nutenfräsen und sorgt für die Links-Rechts-Symmetrie am Profil.

F4: Ist das Netzteil anpassbar?

A: Die Standardkonfiguration verwendet 220 V 50/60 Hz. Andere Spannungen können bei der Bestellung vereinbart werden.

F5: Wie funktioniert der automatische Werkzeugwechsel?

A: Der untere Kopfmechanismus wechselt und spannt den Fräser in einer Bewegung, sodass der Schlitz fertiggestellt werden kann, ohne für die manuelle Werkzeugeinstellung anzuhalten.

F6: Was ist der Fräslängenbereich?

A: Die Fräslänge ist von 30 mm bis 60 mm einstellbar.

F7: Wird die Maschine mit Software oder Anweisungen geliefert?

A: Eine englische Softwareschnittstelle und eine Bedienungsanleitung sind im Lieferumfang enthalten. Das System kann Zeichnungsdaten aus AutoCAD importieren.

F8: Wie hoch ist die Gesamtgröße und das Gesamtgewicht?

A: 1150 × 1100 × 1700 mm, Bruttogewicht 200 kg.

F9: Sind Ersatzteile verfügbar?

A: Ja. Verbrauchsmaterialien wie Schneidräder und Einstellwerkzeuge sind optional erhältlich und häufig verschlissene Teile können vom Benutzer ausgetauscht werden.
