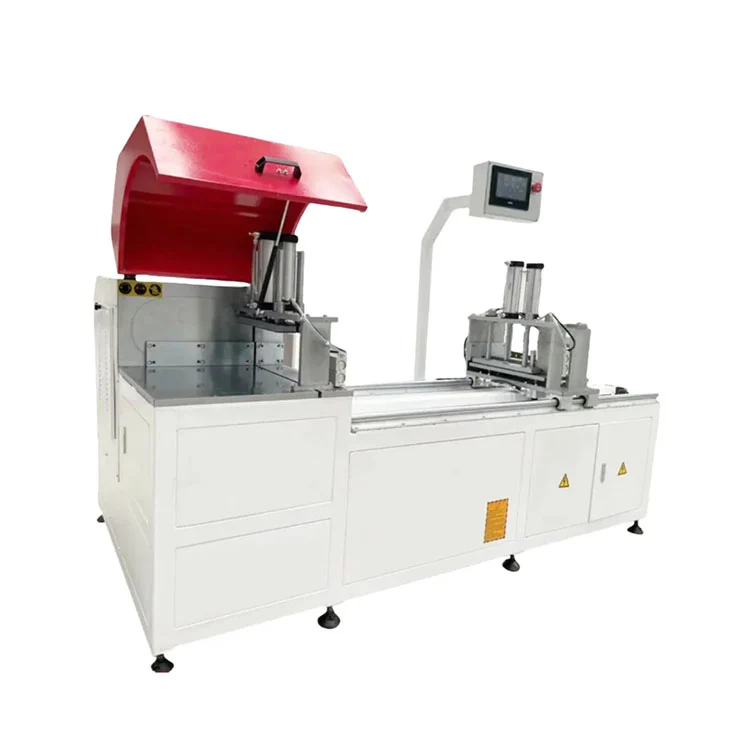

CNC-Kreissäge für industrielle Aluminiumprofile

Technische Spezifikationen

Wie die Säge funktioniert

DerCNC-Kreissäge für industrielle Aluminiumprofilearbeitet mit einer servoangetriebenen Vorschubachse, die das Profil entsprechend der am Touchscreen eingegebenen Länge unter dem Sägeblatt positioniert. Der Bediener lädt das Aluminiumstrangprofil auf den Eingaberolltisch, wählt das Schneidprogramm aus dem Speicher aus oder gibt neue Abmessungen ein und startet den Zyklus. Pneumatische Klemmen greifen sowohl in vertikaler als auch in horizontaler Richtung ein, um das Profil an den Referenzanschlägen zu halten. Der mit einem Gas-Flüssigkeits-Dämpfungszylinder ausgestattete Sägekopf senkt sich mit kontrollierter Vorschubgeschwindigkeit durch das Material, um einen rechtwinkligen, gratfreien Schnitt zu erzeugen. Ein zerstäubter Schneidflüssigkeitsspray kühlt die Klinge und das Werkstück während des Schnitts. Nachdem das Sägeblatt zurückgefahren ist, lösen sich die Klemmen und der Servovorschub schiebt das Profil in die nächste Schnittposition vor. Die Standardkonfiguration schneidet bei 90° und ±45°. Mit dem optionalen CNC-Winkelmodul dreht sich der Sägekopf programmgesteuert in jeden Winkel zwischen 22,5° und 157,5°.

Schlüsselkomponenten

• Servovorschubachse:Ein AC-Servomotor treibt die X-Achsen-Kugelumlaufspindel zur Profilpositionierung an. Die Positionierungsgenauigkeit beträgt ±0,05 mm, die Wiederholtoleranz liegt bei ±0,1 mm. Standard-Vorschubgriffe ermöglichen Schnittlängen von 350 mm bis 6500 mm.
• Montage des Sägekopfes:Ein 5,5-kW- oder 7,5-kW-Motor treibt ein Kreissägeblatt aus Wolframkarbid mit 2800 U/min an. Der Gas-Flüssigkeits-Dämpfungszylinder steuert die vertikale Vorschubgeschwindigkeit entsprechend der Materialstärke und der Klingenbelastung.

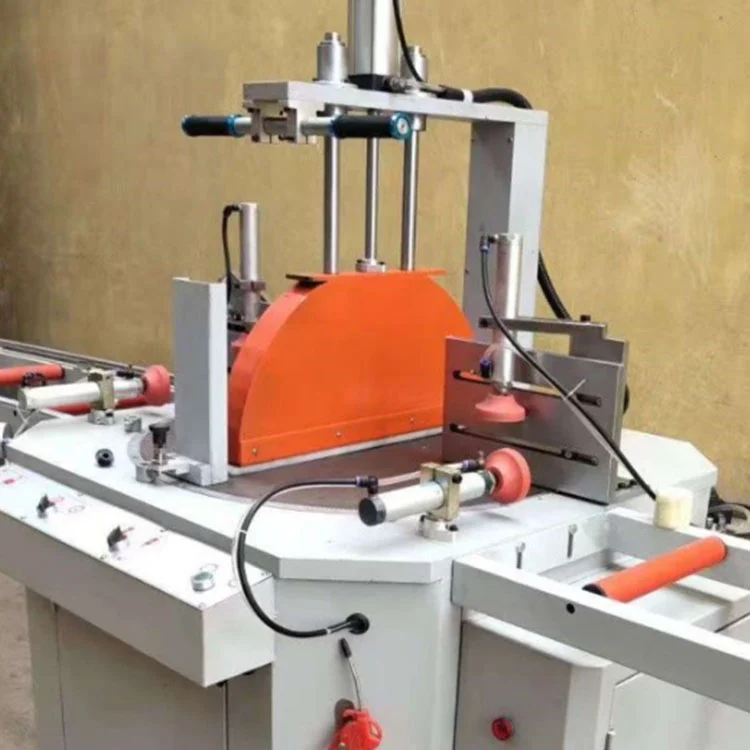

• Pneumatisches Spannsystem:Zwei vertikale und horizontale Klemmen mit weichen Backen halten das Profil am hinteren Anschlag und am Tisch. Die Spannkraft ist über den Luftdruckregler zwischen 0,5 und 0,8 MPa einstellbar.
• CNC-Steuerung und Touchscreen:Eine importierte SPS gepaart mit einem mehrsprachigen 10-Zoll-Touchscreen übernimmt die Programmspeicherung, Längeneingabe, Winkelauswahl und Zyklussteuerung. Für die Programmübertragung werden USB- und Netzwerkverbindungen unterstützt.

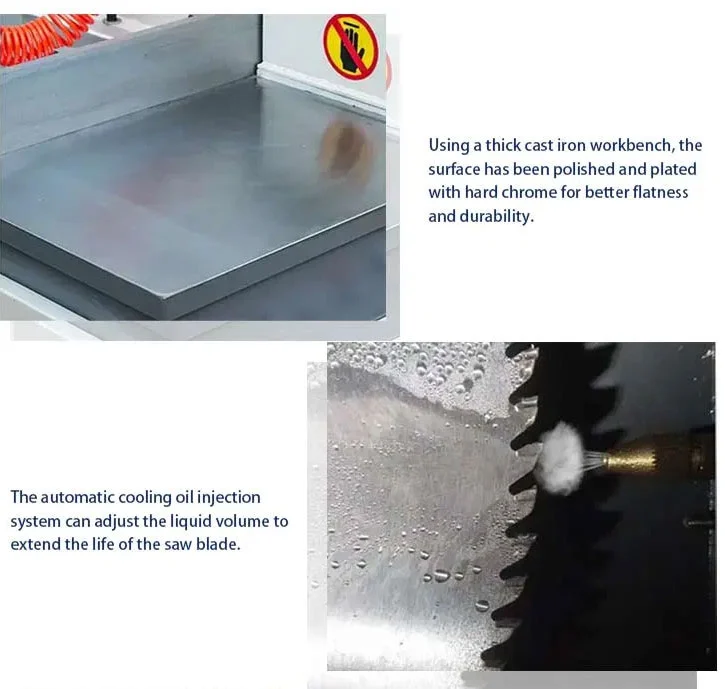

• Kühlschmiersystem:Ein automatisch zerstäubtes Schneidflüssigkeitssystem trägt einen Schmiermittelnebel auf die Klinge und den Schneidbereich auf. Dies reduziert die Reibung, verlängert die Lebensdauer der Klinge und trägt zu einer sauberen Schnittfläche bei.
• Sicherheitsgehäuse:Ein vollständig geschlossener Klingenschutz deckt den Schneidbereich ab. Ein Not-Aus-Knopf und ein Kollisionsschutzsensor stoppen die Maschine, wenn ein Hindernis im Messerweg erkannt wird.

CNC-Kreissäge für industrielle Aluminiumprofile, Standardzubehör

1. CNC-Servovorschubsteuerungssystem + mehrsprachiger 10-Zoll-Touchscreen
2. Importiertes Wolframcarbid-Kreissägeblatt für Aluminium
3. Sägekopfanordnung mit Gas-Flüssigkeits-Dämpfung
4. Doppelte pneumatische automatische Spannvorrichtung mit weichen, kratzfesten Backen
5. Automatisches Kühlschmierkreislaufsystem
6. Vollständig geschlossene Sicherheitsklingen-Schutzabdeckung
7. Sammelleitung für Spänestaub aus Aluminium
8. Not-Aus-Taste, Kollisionsschutzsensor
9. Vollständiges englisches Betriebs- und Wartungshandbuch, Ersatzteil-Toolkit

CNC-Kreissäge für industrielle Aluminiumprofile, optionale Upgrade-Module

1. Zero-Tail-Schneidstruktur (Restschwanz ≤5 mm, hohe Materialausnutzung)
2. Automatische Be- und Entlade-Rollenbahnlinie für 6 m lange Profile
3. CNC-Modul zum Beliebigen-Winkel-Schneiden (22,5°–157,5°)
4. Staubsammler mit großer Kapazität für die Lagerung von Spänen
5. IoT-Fern-Online-Diagnose- und Datenstatistikmodul
6. Bündeln Sie mehrteilige Synchronspannvorrichtungen
7. Kundenspezifisch erweiterter Vorschubweg bis zu 12.000 mm

Anwendungsbereich

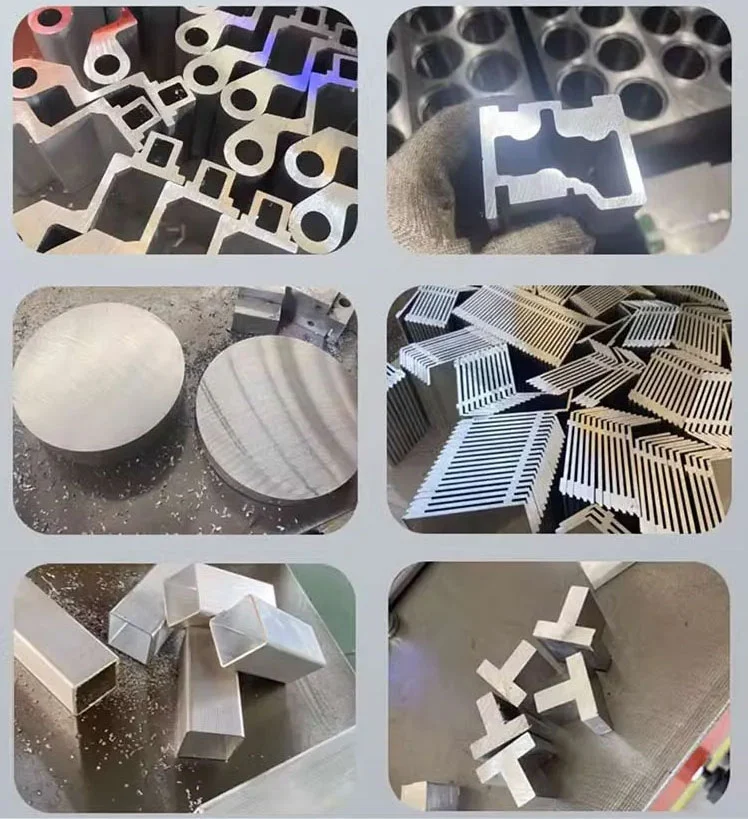

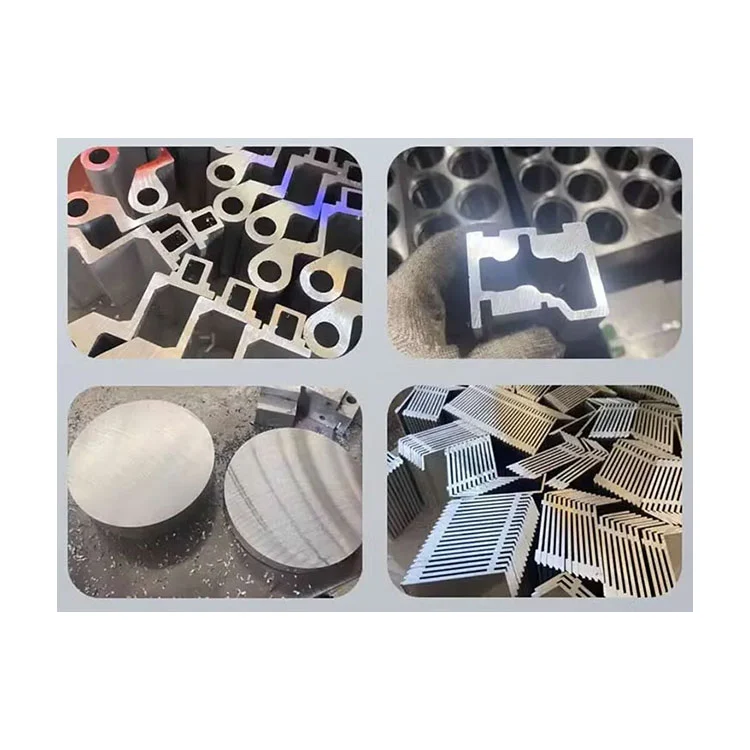

DerCNC-Kreissäge für industrielle Aluminiumprofilewird in Produktionsumgebungen eingesetzt, in denen Aluminiumstrangpressteile vor der weiteren Bearbeitung oder Montage auf Länge geschnitten werden. Zu den typischen Anwendungen gehören das Schneiden von Rahmenprofilen für Fenster und Türen, Pfosten und Riegel für Vorhangfassaden, industrielle Aluminiumbauteile, Montageschienen für Solarpaneele und dekorative Architekturprofile. Die Säge kann im Rahmen ihrer Querschnittskapazität Voll- und Hohlprofile aus Aluminium, thermisch getrennte Profile sowie leichte Kupfer- oder PVC-Strangpressprofile verarbeiten. Mit dem optionalen Arbiträrwinkelmodul werden auch Winkelschnitte für Giebelrahmen, Trapezfenster und mehrseitige Architekturbaugruppen erstellt.
