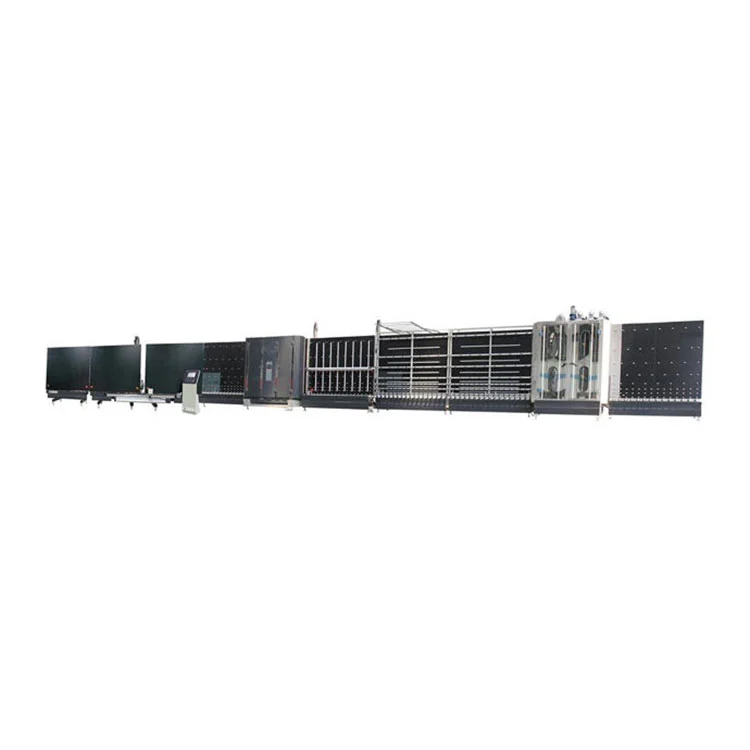

2500 Vertikale isolierte Glaswasch- und Trocknungsmaschine

Kernfunktionen

1. SPS-Steuerung mit Touchscreen-HMI:Das Ganze2500 Vertikale isolierte Glaswasch- und Trocknungsmaschinewird über eine einzige Touchscreen-Oberfläche verwaltet. Bediener können über das Bedienfeld die Waschgeschwindigkeit, die Wassertemperatur, die Trocknungstemperatur und die Förderrichtung einstellen. Echtzeit-Statusanzeigen zeigen den Betriebszustand jedes Abschnitts an und Alarmmeldungen werden angezeigt, wenn Parameter von den eingestellten Bereichen abweichen.
2. Unterstützung für Doppel- und Dreifachverglasung:Die Linie verarbeitet Einzelglasscheiben sowie montierte Doppel- und Dreifachglaseinheiten. Der Größenwechsel erfolgt durch Anpassen der Förderbandführungen und Auswahl des gespeicherten Parametersatzes für die neuen Glasabmessungen.
3. Automatische Low-E-Filmerkennung:Optische Sensoren am Eingang der Waschzone erkennen beschichtete und Low-E-Glasoberflächen. Das System kann den Bürstendruck anpassen oder den Bediener warnen, wenn eine Scheibe mit der beschichteten Seite in die falsche Richtung geladen wird, um so Schäden an der Beschichtung während des Waschzyklus zu vermeiden.
4. Komponenten für die Glashandhabung:Importierte Saugnäpfe gepaart mit einem Vakuumgenerator sorgen für die Greifkraft zum Anheben und Positionieren von Glasscheiben während des Transfers zwischen Wasch-, Trocknungs- und Montageschritten.
5. Korrosionsbeständige Konstruktion:Äußere Schutzplatten werden mit elektrostatischem Kunststoffspritzen behandelt. Die mit Wasser in Berührung kommenden Komponenten des internen Reinigungsabschnitts bestehen aus Edelstahl 304 und anderen korrosionsbeständigen Materialien.
6. Elektrokomponenten aus internationalen Quellen:Schütze, Relais, Sensoren und Antriebe werden von etablierten internationalen Herstellern geliefert, wobei Teilenummern und Spezifikationen im Maschinenhandbuch dokumentiert sind, um die Nachbestellung zu vereinfachen.
7. Verbreiterter Pressbereich:Der Pressbereich ist auf eine Breite von 450 mm ausgelegt und bietet dem Bediener ausreichend Platz für die Durchführung von Routinekontrollen, ohne umgebende Schutzvorrichtungen oder Verkleidungen entfernen zu müssen.
8. Aufklappbares Design für Verschleißteile:Die Paneele des Pressabschnitts sind schwenkbar und können ohne Werkzeug geöffnet werden, so dass ein direkter Zugriff auf häufig ausgetauschte Teile wie Dichtungen und Führungsrollen möglich ist.

Technische Spezifikationen

Arbeitsablauf

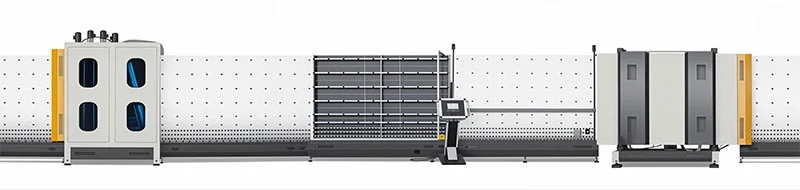

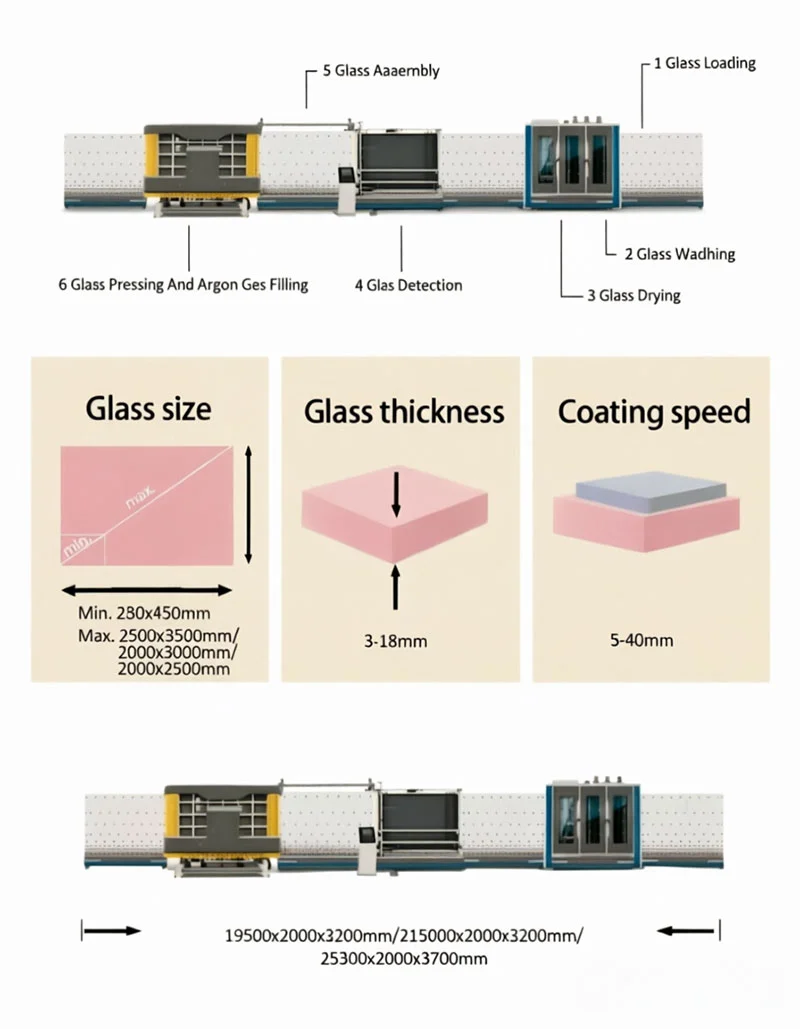

Der2500 Vertikale isolierte Glaswasch- und Trocknungsmaschineverarbeitet Glas in vertikaler Ausrichtung vom Eingang bis zum Ausgang. Die Glasscheiben werden am Beladeende zugeführt, wo optische Sensoren die Abmessungen erfassen und beschichtete Oberflächen identifizieren. Der Waschbereich verwendet rotierende Bürstenwalzen und Sprühdüsen, die mit erhitztem Wasser gespeist werden, um beide Glasflächen zu reinigen. Eine abschließende Spülung mit demineralisiertem Wasser entfernt alle verbleibenden Waschmittel- oder Mineralrückstände. Nach dem Spülen durchläuft das Glas eine Heißlufttrocknungskammer, in der Hochgeschwindigkeits-Luftmesser erhitzte Luft über die Oberfläche blasen, um eine vollständige Trocknung sowohl der Flächen als auch der Kanten zu erreichen. Das Glas verlässt den Trockenbereich und ist bereit für die Montage und das Pressen der Abstandshalter. Die Förderrichtung kann je nach Grundriss der Fabrik so eingestellt werden, dass sie von links nach rechts oder von rechts nach links verläuft.

Schlüsselkomponenten

• Touchscreen und SPS:Industrieregler mit Farbdisplay zur Einstellung und Überwachung aller Maschinenparameter. Die Rezeptspeicherung ermöglicht das Abrufen von Einstellungen für verschiedene Glasgrößen und -typen.

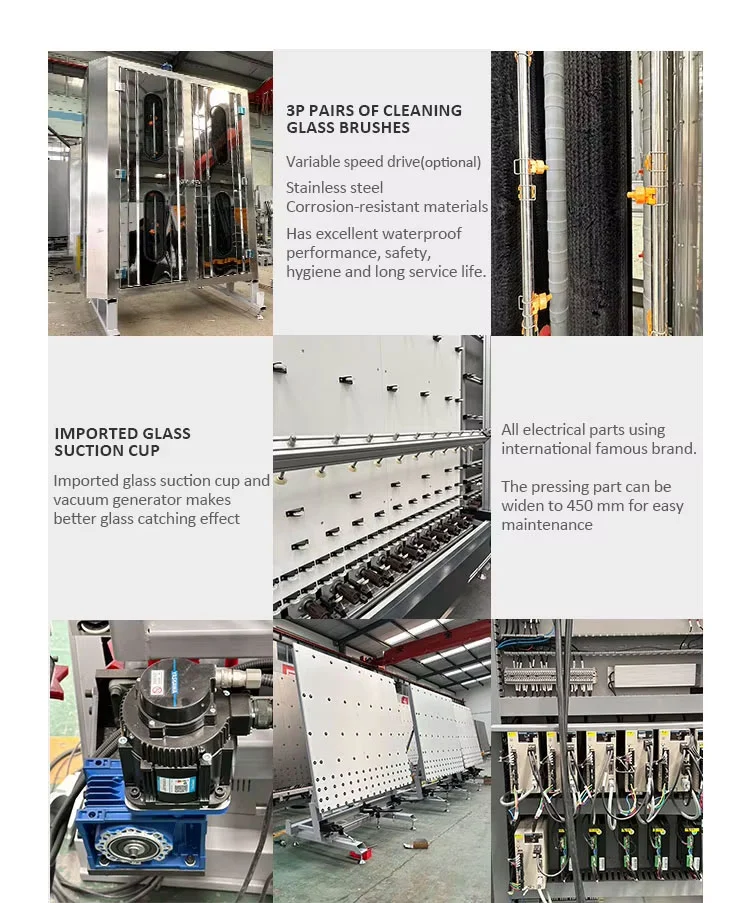

• Bürstenwalzen und Sprühdüsen:Nylonborstenbürsten mit einstellbarer Höhe und Druck. Flachstrahldüsen aus Edelstahl liefern Wasser über die gesamte Glasbreite.
• Waschkammer aus Edelstahl 304:Alle benetzten Oberflächen im Reinigungsbereich bestehen aus Edelstahl der Güteklasse 304, um Korrosion durch Wasser und Reinigungsmittel zu widerstehen.
• Luftmessermontage:Präzisionsluftmesser, verbunden mit einem Heißluftzirkulationssystem mit elektrischen Heizelementen. Der Luftmesserspalt passt sich der Glasdicke an.
• Saugnäpfe und Vakuumsystem:Importierte Gummisaugnäpfe gepaart mit einem Vakuumgenerator für die Glashandhabung zwischen den Abschnitten.
• Schalttafel:Komponenten von internationalen Marken, untergebracht in einem staubgeschützten Gehäuse mit deutlicher Beschriftung und einem auf der Türinnenseite aufgedruckten Schaltplan.

Hersteller & Garantie

Shandong Lebulang Precision Machinery Co., Ltd., firmierend als Lebulang Machine, produziert seit 1996 in seinem Werk in Jinan Glas- und Fensterbearbeitungsgeräte. Das Unternehmen kümmert sich um Forschung und Entwicklung, Komponentenbearbeitung, Montage, Prüfung und Vertrieb in einer einzigen Organisation. Der2500 Vertikale isolierte Glaswasch- und Trocknungsmaschinewird nach diesem integrierten System gebaut und direkt ab Werk versandt. Es gelten die CE- und ISO 9001-Zertifizierung. Für die Hauptstruktur gilt eine einjährige Garantie. Technischer Fernsupport und Bedienungsanleitung sind im Preis inbegriffen. Ersatzteile sind vorrätig und können mit regulären Speditionssendungen versandt werden. Die Installation und Inbetriebnahme vor Ort kann gegen Aufpreis vereinbart werden.

FAQ

F1: Kann diese Maschine Low-E-Glas oder beschichtetes Glas sicher waschen?

A: Das2500 Vertikale isolierte Glaswasch- und TrocknungsmaschineEnthält automatische Filmerkennungssensoren, die Low-E- und andere beschichtete Oberflächen erkennen. Der Bürstendruck ist regulierbar, optional sind auch Bürstensets mit weichen Borsten erhältlich. Bei korrekter Parametereinstellung wird die Beschichtung beim Waschen nicht beschädigt.

F2: Welche maximale Glasgröße kann dieses Modell verarbeiten?

A: Die maximale Glasgröße beträgt 2500 mm Breite und 3000 mm Höhe und deckt großformatige Paneele ab, die in gewerblichen Vorhangfassaden und übergroßen Wohnverglasungen verwendet werden.

F3: Kann die Arbeitsrichtung angepasst werden?

A: Ja. Das Förderband unterstützt den bidirektionalen Betrieb – von links nach rechts oder von rechts nach links – wählbar über das Bedienfeld. Dadurch kann die Maschine ohne physische Modifikation in verschiedene Fabriklayouts integriert werden.

F4: Bieten Sie Installation und technischen Support an?

A: Mit jeder Maschine werden eine englischsprachige Bedienungsanleitung und Video-Tutorials geliefert. Für Fragen zur Einrichtung, Fehlerbehebung und Wartung steht Ihnen ein technischer Remote-Support zur Verfügung. Die Installation vor Ort durch einen Techniker kann als separate Dienstleistung vereinbart werden.

F5: Wie stellen Sie sicher, dass das Glas vollständig trocken ist?

A: Der Trocknungsbereich verwendet ein Heißluftzirkulationssystem in Kombination mit Präzisionsluftmessern, die über und unter dem Glasweg positioniert sind. Durch die vertikale Ausrichtung wird das Wasser durch die Schwerkraft nach unten gezogen, und der erwärmte Luftstrom verdunstet die verbleibende Feuchtigkeit von beiden Oberflächen und Kanten, bevor das Glas die Montagephase erreicht.
