5-Achsen-CNC-Fenster- und Türprofil-Schneidsäge

Verbessern Sie Ihre Produktion mit unserer 5-Achsen-CNC-Gehrungssäge. Mit vollständiger Servoautomatisierung und einer Genauigkeit von ±0,1 mm bewältigt es problemlos komplexe Winkel für Aluminium-, UPVC- und Verbundprofile. Maximieren Sie die Effizienz und Schnittqualität bei der Herstellung von Vorhangfassaden und Fenstern.

Anfrage absenden

Produktbeschreibung

Diese 5-Achsen-CNC-Gehrungssäge wird von Lebulang Machine hergestellt, einem spezialisierten Hersteller mit Sitz in China und fast 30 Jahren Fabrikerfahrung im Bereich Fenster- und Türbearbeitungsmaschinen. Sie ist für das Schneiden von Aluminiumprofilen konzipiert, die in Schrankrahmen, Vorhangfassaden und architektonischen Extrusionen verwendet werden. Die Maschine deckt horizontale Gehrungswinkel von 22,5° nach außen bis 135° nach innen und vertikale Gehrungswinkel von 45° bis 90° ab und ermöglicht so zusammengesetzte Winkelschnitte in einem einzigen Arbeitsgang.

Diese 5-Achsen-CNC-Gehrungssäge definiert Präzision in der Profilherstellung neu und bietet vollständige servogesteuerte Kontrolle über Gehrungs-, Gehrungs- und Verbundwinkelschnitte. Entwickelt für die Herstellung hochwertiger Vorhangfassaden, Aluminium- und UPVC-Fenster, automatisiert es komplexe Schnittsequenzen mit einer Genauigkeit von ±0,1 mm. Die intelligente CNC-Schnittstelle und das robuste pneumatische Spannsystem sorgen für gratfreie Oberflächen, keinen Materialabfall und maximalen Durchsatz. Diese Maschine wurde für Branchen entwickelt, die makellose Verbindungen und wiederholbare Genauigkeit erfordern. Sie ist die ultimative Lösung für die moderne architektonische Metallbearbeitung.

22,5°–135° Aluminium-Schrankrahmen – Merkmale und Vorteile

1. Intelligentes 5-Achsen-CNC-Steuerungssystem

Ausgestattet mit industrieller CNC-Steuerung undbürstenlose Servomotorenfür alle 5 Achsen und sorgt für reibungslose, präzise und wiederholbare Bewegungen.
15-Zoll-Touchscreenmit benutzerfreundlicher Oberfläche: Programmieren Sie Winkel, Längen und Schnittmodi in wenigen Minuten; unterstützt USB/LAN-Datenübertragung.
EingebautAutokompensationfür Längen- und Winkelfehler, wodurch manuelle Anpassungen entfallen und Materialverschwendung reduziert wird.

2. Unübertroffene Winkelvielfalt (22,5°–135°)

Horizontale Drehung: 22,5° (außen) bis 135° (innen) für unbegrenzte Gehrungswinkelkombinationen.
Vertikale Neigung: 45°–90° für Schrägschnitte, was komplexes 2D-Verbundwinkelschneiden in einem Durchgang ermöglicht.
Perfekt fürAluminium-Schrankrahmenecken, Türrahmengehrungen und maßgeschneiderte Architekturprofile.

3. Hochleistungsschneiden mit zwei Köpfen

Zwei unabhängige Schneidköpfe (links fest, rechts motorisiert) mitSynchron- oder Einzelbetrieb.
Maximale Schnittlänge:6000 mm; Bewältigt große Aluminiumprofile für Schrankrahmen und Vorhangwände.
Aufwärtshub-Schneidzyklusmit Radialvorschub: Kombiniert Schwenk- und Linearbewegungen für maximale Schnittleistung.

Hauptmerkmale

Die vollständige Kontrolle über die Drehung, Neigung und Profilpositionierung des Sägekopfes macht manuelle Einstellungen überflüssig und sorgt so für gleichbleibende Präzision bei komplexen Winkeln.

Unübertroffene Schnittgenauigkeit

Erreicht eine Positionsgenauigkeit von ±0,1 mm und ermöglicht perfekte Gehrungs-, Schräg- und Verbundschnitte für anspruchsvolle Architekturprojekte.

Intelligente CNC-Schnittstelle

Ein benutzerzentriertes Touchscreen-Steuerungssystem vereinfacht die Programmierung, speichert Schnittmuster und verkürzt die Einarbeitungszeit des Bedieners.

Hervorragende Oberflächenbeschaffenheit

Hochgeschwindigkeitsklingen mit Hartmetallspitze in Kombination mit einer vibrationsdämpfenden Konstruktion sorgen für saubere, gratfreie Schnitte, die keine Nachbearbeitung erfordern.

Robuste pneumatische Klemmung

Die Mehrpunktklemmung sichert die Profile während des Schneidens fest, minimiert Vibrationen und maximiert die Sicherheit.

Robuster Industriebau

Ein verstärkter Stahlrahmen und eine Korrosionsschutzbeschichtung sorgen für langfristige Stabilität, selbst in Produktionsumgebungen mit hohem Volumen.

Optimiert für Effizienz

Automatisierte Arbeitsabläufe und schnelle Schneidzyklen steigern die tägliche Leistung erheblich und reduzieren gleichzeitig den Materialabfall.

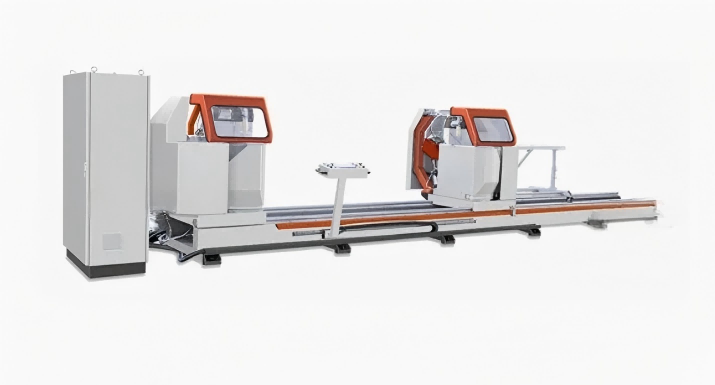

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22,5°--135° Aluminium-Schrankrahmen

Modell Nr.	LBL2H-5CNC-600*6000
Automatische Note	Automatisch
CNC oder nicht	CNC
Stromspannung	380V
Doppelkopfsäge CNC	Aluminiumfenster und -tür
Anwendungsindustrie	Industrie zur Herstellung von Vorhangfassaden
CNC-Achsennummer	5
Vorschubrichtung des Sägeblatts	Von der Unterseite
Sägeblattdurchmesser	600mm
Maximale Aluminium-Rohmateriallänge	5000 mm
Servosystem	Schneider
Transportpaket	Standard-Exportpaket
Spezifikation	Doppelkopfsäge CNC
Warenzeichen	Tianchen
Herkunft	Jinan, Shandong, China
HS-Code	84614090

Anwendung

Diese 5-Achsen-CNC-Gehrungssäge wird häufig verwendet in:

Herstellung von Vorhangfassaden- und Fassadenprofilen

Herstellung von Fenstern und Türen aus Aluminium

Schneiden von UPVC-/PVC-Fensterprofilen

Industrielle Aluminium-Strangpressverarbeitung

Schneiden von Profilen aus Verbundwerkstoffen

Hochpräzise Metallverarbeitungswerkstätten

Warum sollten Sie sich für uns entscheiden?

Fachwissen in CNC-Schneidlösungen

Über ein Jahrzehnt spezialisierte Erfahrung mit CNC-Profilschneidemaschinen für die globale Fenster- und Fassadenindustrie.

Strenge Qualitätssicherung

Jede Maschine wird vor dem Versand einer umfassenden Kalibrierung und Volllastprüfung unterzogen.

Bewährte globale Zuverlässigkeit

Hersteller in ganz Europa, Südostasien, dem Nahen Osten und Südamerika vertrauen darauf.

Maßgeschneidertes Engineering

Wir passen Spannung, Schnittlänge, Klingenspezifikationen und Softwarefunktionen genau an Ihre Bedürfnisse an.

Umfassender After-Sales-Support

Von der Ferndiagnose und Videoschulung bis hin zur Ersatzteilversorgung stellen wir sicher, dass Ihre Produktion nie stillsteht.

5-Achsen-CNC-Gehrungssäge 22,5°–135° Technische Parameter des Aluminium-Schrankrahmens

☆ Versorgungsspannung: 380 V ± 10 % 50 Hz ± 2 % Dreiphasen-Vierleitersystem
☆ Sägemotorleistung: 3 kW 2800 U/min
☆ Arbeitsdruck: 0,6 ~ 0,8 MPa
☆ Sägeblattspezifikationen: Φ600 × Φ38 × 4,8 × 4,2 × 144P
☆ Sägeblattwinkel: 45°~90° beliebiger Winkel
☆ Tischdrehwinkel: 45° ~ 135° beliebiger Winkel
☆ Schnittbereichsbereich: 200 mm × 200 mm (Schnittwinkel bei 90°, Breite × Höhe, siehe Schnittbereichsbereich)
☆ Schnittlänge: 700 mm ~ 5000 mm (90°)
☆ Klingenvorschubgeschwindigkeit: 0~3 m/min
☆ Schnittflächenrauheit: ≤ Ra12,5μm

FAQ

F1: Welche Materialien kann diese Maschine verarbeiten?

A: Es ist für Aluminium-, UPVC- und Verbundprofile optimiert. Für Stahl oder Edelstahl kontaktieren Sie uns bitte für ein spezielles Modell.

F2: Können Schneidprogramme gespeichert und wiederverwendet werden?

A: Ja, das CNC-System ermöglicht die unbegrenzte Speicherung von Schnittmustern und ermöglicht so einen schnellen Abruf für Nachbestellungen.

F3: Wird eine Bedienerschulung angeboten?

A: Ja. Wir liefern detaillierte Handbücher, Lehrvideos und Fernschulungen, um eine reibungslose Inbetriebnahme zu gewährleisten.

F4: Was ist die typische Vorlaufzeit?

A: Standardmaschinen benötigen 15–25 Arbeitstage. Kundenspezifische CNC-Systeme können 25–35 Arbeitstage in Anspruch nehmen.
