800-mm-Präzisions-CNC-Bearbeitungszentrum mit hoher Steifigkeit für großformatige industrielle Aluminiumprofile

Produktzusammenfassung

Eine Klemmung. Jedes Loch, jeden Schlitz und jede Stirnseite. Keine Reparatursteuer.

Die meisten Profilwerkstätten verlieren beim Bewegen eines Teils zwischen einer Bohrmaschine, einem Schraubstock und einem Entgrater mehr Zeit als beim eigentlichen Schneiden von Metall. Dieses 800-mm-Zentrum schließt diesen Kreis. Laden Sie das Profil einmal, fixieren Sie es gegen einen Grundbezug und lassen Sie die Spindel das Bohren, Fräsen, Gewindeschneiden, Anfasen und Quadrieren der Endflächen in einem einzigen Zyklus durchführen – wobei das gleiche Programm Teil 1 und Teil 1.000 ohne Drift wiederholt.

Es handelt sich nicht um einen VMC aus Stahl, der mit Aluminiumwerkzeugen ausgestattet ist. Das Bett, die Spindelkurve, die Vorschublogik und der Spanweg wurden von Anfang an für 6061/6063-Strangpressprofile spezifiziert: hohe Drehzahl, geringer Kraftaufwand, schnelle Späneabfuhr und Klemmen, die dünne Wände halten, ohne sie zu zerdrücken.

Technische Spezifikationen



Hauptmerkmale

Aluminium-First-3-Achsen-Design – optimierte Spindelgeschwindigkeit, Vorschublogik und Spanabfuhr für 6061/6063-Strangpressprofile

Multiprozess mit nur einer Aufspannung – Bohren, Fräsen, Gewindeschneiden, Senken, Anfasen und Gravieren, ohne das Profil zu bewegen

Neigbarer / drehbarer Arbeitstisch (-90° / 0° / +90°) – Oberseite und beide Seitenflächen werden in einer einzigen Aufspannung bearbeitet

Servogesteuertes X/Y/Z – stabile Positionierung, wiederholbare Lochmuster, gleichmäßiges Konturfräsen

Hochgeschwindigkeits-Elektrospindel – luftgekühlte oder flüssigkeitsgekühlte Optionen, abgestimmt auf die Aluminiumspänelast

Grafische CNC-Programmierung – Loch-/Langlochtyp auswählen, Abmessungen eingeben, Werkzeugweg generieren; CAD/G-Code-Import auf Anfrage

Pneumatische Profilspanner – schnelles Beladen, sicherer Halt, minimale Verformung an dünnwandigen Abschnitten

Nebel-/Sprühkühlung – hält den Fräser kühl, entfernt lange Aluminiumspäne und schützt eloxierte oder pulverbeschichtete Oberflächen

Kompakte Industriebauweise – geeignet für Fenster- und Türwerkstätten, Fassadenwerkstätten, Automatisierungsrahmenhersteller und OEM-Profilverarbeiter

Bearbeitungsmöglichkeiten

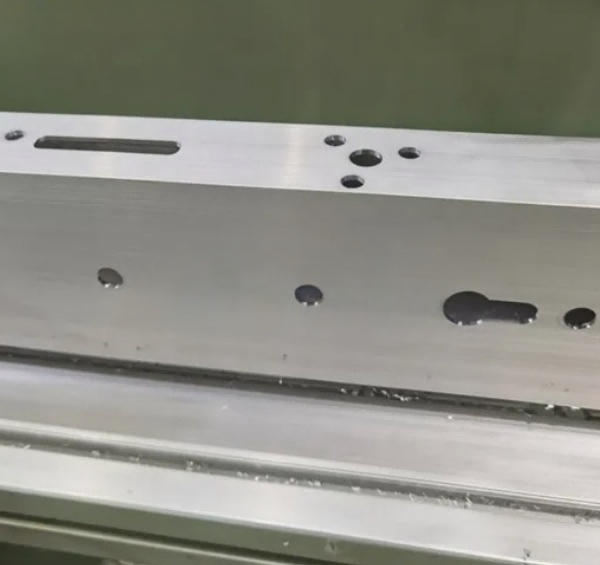

Rundlöcher, Langlöcher, Schlüssellöcher, Vierkantlöcher, Sonderformausschnitte

Stirnflächenfräsen und Quadrieren

Schlitzfräsungen, Scharniertaschen, Schlosskästen, Beschlaglöcher

Gewindeschneiden (optional starres Gewindeschneiden)

Anfasen, Senken, leichte Gravur

Tiefe Durchgangslöcher durch Tischneigung

Kurze Industrieprofile, Konsolenplatten, T-Nut-Schienen, Maschinenrahmenknoten

800-mm-CNC-Bearbeitungszentrum für industrielle Aluminiumprofile. Intelligentes CNC-Steuerungssystem, einfache Bedienung für Laien

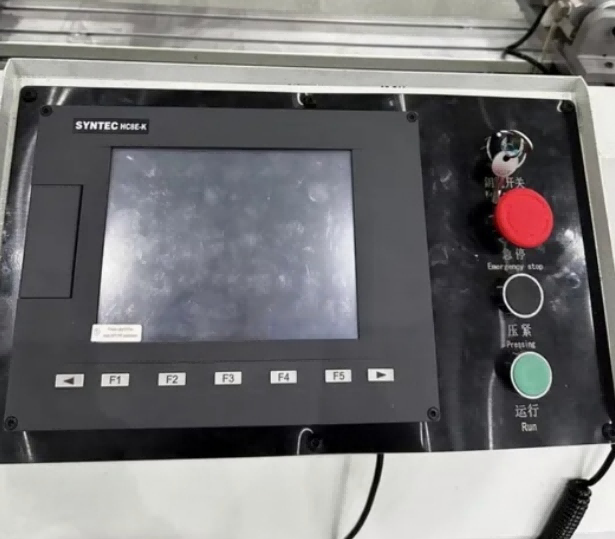

• 10-Zoll-CNC-Steuerung mit mehrsprachigem Touchscreen (Englisch, Spanisch, Arabisch, Russisch optional)
• Integrierte, spezielle Prozessbibliothek für Aluminiumprofile: vorgespeicherte Parameter für Vorhangfassadenanschlüsse, Fensterscharnierlöcher, Montagelöcher für Solarhalterungen, Aufruf mit einem Klick
• Unterstützt den Import von DXF-CAD-Zeichnungen über ein USB-Flash-Laufwerk. Das System generiert automatisch ein NC-Bearbeitungsprogramm ohne komplexe manuelle Programmierung
• Optionales Remote-IoT-Modul: Online-Remote-Debugging, Fehlerdiagnose und Produktionsdatenstatistik rund um die Uhr

800-mm-CNC-Bearbeitungszentrum für industrielle Aluminiumprofile

Wir sind ein führendes Unternehmen mit Sitz in Jinan, China, das sich auf die Entwicklung, Herstellung und den Vertrieb hochwertiger Aluminium-Fenstertürmaschinen, UPVC-Fenstertürmaschinen und Glasverarbeitungsmaschinen spezialisiert hat. Unser Unternehmen ist bestrebt, innovative und maßgeschneiderte Lösungen bereitzustellen, um den vielfältigen Bedürfnissen unserer globalen Kundschaft gerecht zu werden.

Produkte und Dienstleistungen: Wir bieten einen umfassenden Maschinenpark für die Herstellung von Aluminium- und UPVC-Fenstern sowie Doppelverglasungslösungen. Unsere Produkte sind auf Präzision, Effizienz und Langlebigkeit ausgelegt und stellen sicher, dass unsere Kunden hochwertige Fenster herstellen können, die internationalen Standards entsprechen.

Marktpräsenz: Unsere fortschrittlichen Maschinen haben in Nordamerika, Südamerika, Europa, dem Nahen Osten und anderen Regionen umfangreiche Anwendungen gefunden. Unsere globale Präsenz ist ein Beweis für unser Engagement für Qualität und Kundenzufriedenheit.

Forschung und Entwicklung: Wir legen großen Wert auf Forschung und Entwicklung. Unser engagiertes Forschungs- und Entwicklungsteam arbeitet unermüdlich an der Innovation und Verbesserung unseres Produktangebots.

Anpassungsmöglichkeiten:Da wir wissen, dass jeder Kunde einzigartige Anforderungen hat, bieten wir maßgeschneiderte Lösungen für spezifische Produktionsanforderungen.

Warum sollten Sie sich für dieses CNC-Zentrum mit 800 mm Profil entscheiden?

Die meisten Betriebe benötigen keine 6-Meter-Portalmaschine, um mit der Bearbeitung von Aluminiumprofilen zu beginnen. Sie benötigen eine Maschine, die präzise, ​​einfach zu programmieren und kostengünstig im Betrieb ist und eine 300-mm-Halterung nicht in einen 3-Stationen-Auftrag verwandelt. Durch dieses 800-mm-Zentrum entfällt der Schritt zur erneuten Montage, verkürzt die Schulung des Bedieners und sorgt dafür, dass die Lochmuster über die Chargen hinweg konsistent bleiben.

Im Vergleich zur manuellen Bearbeitung:

Weniger Setups = weniger Toleranzstapel

Ein Programm = wiederholbare Teile

Eine Klemmung = quadratische Löcher, ausgerichtete Schlitze, saubere Endflächen

Ein Bediener = Bohren + Fräsen + Gewindeschneiden im selben Zyklus

Steuerung & Software

Die CNC-Schnittstelle ist für Profilarbeiten konzipiert, nicht für Maschinisten, die bereits G-Code beherrschen. Bediener wählen das Merkmal aus – Bohrung, Schlitz, Tasche, Gewinde, Schaftfräser – geben die Größe und Position ein und das System verwaltet den Werkzeugweg. Für fortgeschrittene Benutzer werden CAD-Zeichnungen und G-Code-Import unterstützt, und die Maschine kann auf Anfrage in Fenster-Tür-/Vorhangfassaden-Software oder ERP-Datenexport integriert werden.

Werkzeuge und Kühlung

Bei Aluminium sind scharfe Werkzeuge, ein korrekter Spanwinkel und eine schnelle Spanabfuhr gefragt. Die Maschine unterstützt Hartmetall-Schaftfräser, Bohr-/Fräskombinationen, Gewindeschneidzangen, Gravierbits und Sägeblatteinheiten. Die Nebelkühlung verhindert das Anschweißen von Spänen am Fräser; Für schwerere Abschnitte ist eine Flutkühlung verfügbar.

Spannen und Spannen

Pneumatische Klemmen halten das Profil am Bezugspunkt, ohne dünne Wände zu zerdrücken. Befestigungsstationen können für unterschiedliche Abschnittshöhen und -breiten neu positioniert werden. Für Systemprofile, thermisch getrennte Abschnitte und nicht standardmäßige Extrusionen sind optional kundenspezifische Backen erhältlich.

Qualität und Stabilität

Wichtige Strukturen werden entspannt, um langfristige Verformungen zu reduzieren. Linearführungen und Kugelumlaufspindeln werden für die wiederholte Positionierung und nicht nur für die Höchstgeschwindigkeit ausgewählt. Das Ergebnis ist eine stabile Genauigkeit über Chargenläufe hinweg – nicht nur ein gutes erstes Teil.

Verpackung und Lieferung

Sperrholzkiste / Stretchfolie + Stahlband für den Export

Bedienungsanleitung und englisches Schulungsvideo im Lieferumfang enthalten

Ferninstallationsanleitung und Programmschulung

OEM/ODM-Modellname, Farbe und Etikett werden unterstützt

Mindestbestellmenge: 1 Satz

Lieferzeit: 10–30 Werktage je nach Konfiguration

Kundendienst

12–24 Monate Garantie je nach Konfiguration

Lebenslanger technischer Fernsupport

Ersatzteil- und Verbrauchsmaterialversorgung

Vor-Ort-Service für ausgewählte Märkte verfügbar

Unterstützung für Englisch/Chinesisch/Spanisch/Russisch/Arabisch optional

FAQ

Kann es Stahl oder Edelstahl schneiden?

Es ist optimiert für Aluminium und PVC/Leichtmetalllegierungen. Mit der richtigen Werkzeugbestückung und reduziertem Vorschub sind gelegentlich dünne Weichstahlteile möglich, es handelt sich jedoch nicht um ein Stahlbearbeitungszentrum.

Reichen 800 mm für lange Vorhangfassadenprofile?

Bei 6 m langen Pfosten in voller Länge ist dies nicht der Fall – diese benötigen eine Profilmitte mit langem Hub. Aber für bearbeitete Knoten, Enddetails, Halterungen und kurze Abschnitte sind 800 mm ideal.

Kann es Threads anzapfen?

Ja. Je nach Steuerungssystem und Spindel ist das starre Gewindeschneiden optional.

Wie schwer ist es zu lernen?

Ein neuer Bediener kann nach einer kurzen Videoschulung Standard-Loch-/Schlitzarbeiten ausführen. Komplexes 3D-Fräsen erfordert CAD/CAM-Erfahrung.

Unterstützen Sie benutzerdefinierte Vorrichtungen?

Ja. Profilquerschnitt, Lochbild und Losgröße senden; Wir bieten Klemmen, Werkzeuge und Fahrradlayouts an.
