Vollautomatische Hochleistungs-Ausklinksäge für Vorhangfassaden

Überblick

Produktübersicht

Die Heavy Duty Vorhangfassaden-Ausklinksäge ist eine robuste Schneidmaschine in Industriequalität, die speziell für das hochpräzise Ausklinken von Aluminium- und UPVC-Fassadenprofilen entwickelt wurde. Entwickelt für anspruchsvolle Fertigungsumgebungen, kombiniert es einen starren Strukturrahmen mit fortschrittlicher CNC-Steuerung, um wiederholbare Genauigkeit, saubere Schnitte und langfristige Betriebszuverlässigkeit zu liefern.

Diese Maschine wurde für die Bearbeitung komplexer Pfosten- und Riegelkonfigurationen entwickelt und rationalisiert den Ausklinkvorgang für kommerzielle Fassaden, Schaufenstersysteme und architektonische Aluminiumkonstruktionen. Dadurch wird der manuelle Arbeitsaufwand erheblich reduziert und gleichzeitig konsistente, gratfreie Ergebnisse erzielt.

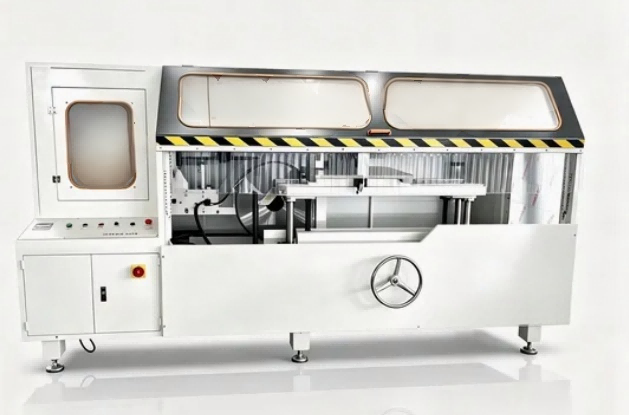

Robuste Ausklinksäge für Vorhangfassaden



Hauptmerkmale

1. CNC-Servopräzision

Das reaktionsschnelle Servoantriebssystem mit programmierbarer Steuerung gewährleistet eine Positionierungsgenauigkeit von ±0,1 mm. Bediener können mehrere Kerbprogramme speichern und abrufen, um schnell zwischen Profiltypen zu wechseln.

2. Robuster, starrer Rahmen

Das aus dickwandigem Stahl mit Spannungsentlastungsbehandlung gefertigte Maschinengehäuse widersteht Vibrationen auch bei kontinuierlichem Hochgeschwindigkeitsbetrieb und garantiert Schicht für Schicht eine Schnittqualität.

3. Pneumatisches Spannsystem

Doppelt wirkende Pneumatikzylinder sorgen für eine sichere und oberflächenschonende Spannung von eloxierten oder pulverbeschichteten Profilen. Die Schnellspannfunktion minimiert die Zykluszeit zwischen den Werkstücken.

4. Mehrwinkelkerbung

Einstellbare Schnittwinkel von 0° bis 90° passen sich unterschiedlichen Fassadengeometrien an. Winkeleinstellungen werden über eine digitale Anzeige oder eine CNC-Schnittstelle verwaltet, um eine wiederholbare Einrichtung zu ermöglichen.

5. Integrierte Spanabsaugung

Der integrierte Staub- und Spänesammelanschluss ermöglicht den Anschluss an standardmäßige industrielle Absaugsysteme, hält den Arbeitsbereich sauber und verlängert die Lebensdauer der Klinge.

6. Intuitives HMI

Touchscreen-Mensch-Maschine-Schnittstelle mit Mehrsprachenunterstützung (Englisch, Spanisch, Russisch, Arabisch). Mithilfe der visuellen Programmierung können Bediener Kerbabmessungen ohne spezielle Schulung eingeben.

Wie es funktioniert

1. Der Bediener legt das Aluminiumprofil auf den Arbeitstisch und aktiviert die pneumatischen Klemmen, die das Werkstück sowohl in vertikaler als auch in horizontaler Richtung fixieren.

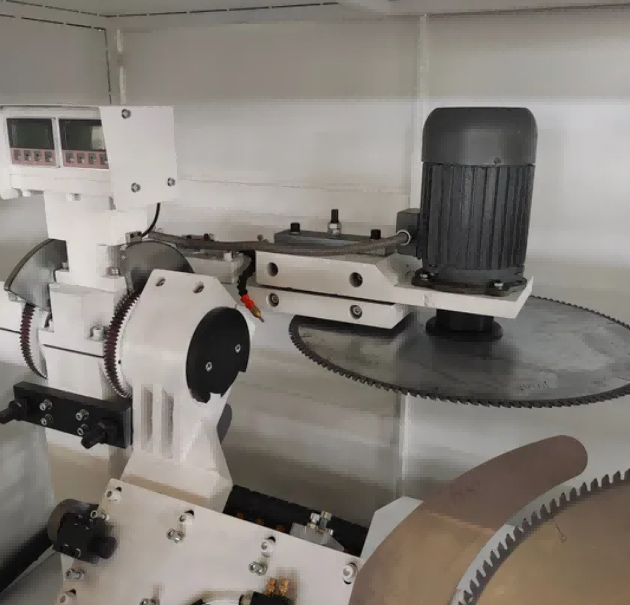

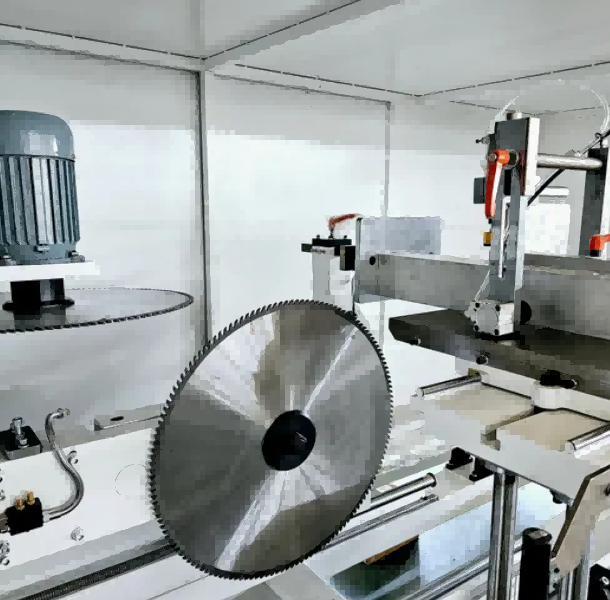

2. Über die digitale Anzeige mit magnetischer Skala wird der gewünschte Schnittwinkel eingestellt und die Doppelsägeblätter entsprechend im ±45°-Bereich positioniert.
3. Das hydropneumatische Vorschubsystem bewegt die rotierenden Klingen mit kontrollierter Geschwindigkeit (0–3 m/min) in das Profil und schneidet Kerben, Nuten oder zusammengesetzte Winkel in einem einzigen Durchgang.
4. Das CNC-System unterstützt den CAD-Grafikimport und die Grafikprogrammierung, sodass Bediener Kerbmuster, Lochpositionen und Schlitzabmessungen direkt aus Konstruktionsdateien definieren können.
5. Die Drei-Achsen-Vollservomotorkonfiguration (X-, Y-, Z-Achsen angetrieben durch Zahnstange, Ritzel und Kugelumlaufspindeln) ermöglicht eine echte Drei-Achsen-Verbindung zum Bohren, Fräsen von Nuten, runden Löchern, speziell geformten Löchern, Schlüssellöchern und Senkungen in einer Aufspannung.
6. Ein optionaler dreiseitig umklappbarer Arbeitstisch ermöglicht die Bearbeitung des Profils auf drei Seiten ohne Neupositionierung und verbessert so die Verarbeitungseffizienz bei komplexen Aluminium-Strangpressteilen.
7. Nach Abschluss des Schneidzyklus werden die Klingen zurückgezogen, die Klemmen gelöst und das bearbeitete Profil entfernt.

FAQ

F: Welche Arten von Profilen kann diese Maschine verarbeiten?

A: Es ist in erster Linie für Vorhangfassadenprofile aus Aluminium konzipiert, eignet sich aber auch für UPVC- und dünnwandige Stahlprofile mit entsprechenden Klingen.

F: Ist die Schulung inbegriffen?

A: Ja. Wir bieten Bedienungsanleitungen, Lehrvideos und Remote-Videoschulungen für Ihre Bediener. Auf Anfrage ist eine Schulung vor Ort möglich.

F: Wie lange ist die Garantiezeit?

A: [12] Monate ab Versanddatum. Lebenslanger technischer Support und Ersatzteilversorgung zum Selbstkostenpreis.

F: Kann die Maschine in eine automatisierte Produktionslinie integriert werden?

A: Ja. Optional sind automatische Zuführ- und Entladesysteme für die Integration mit vor-/nachgeschalteten Geräten erhältlich.

F: Wie wähle ich das richtige Sägeblatt aus?

A: Wir liefern empfohlene Klingen basierend auf Ihrem spezifischen Profilmaterial und Ihrer Wandstärke. Ersatzklingen sind in unserer Ersatzteilabteilung erhältlich.
