Hochpräzise CNC-Kreissäge für industrielle Aluminiumprofile

Technische Spezifikationen

Wie die Säge funktioniert

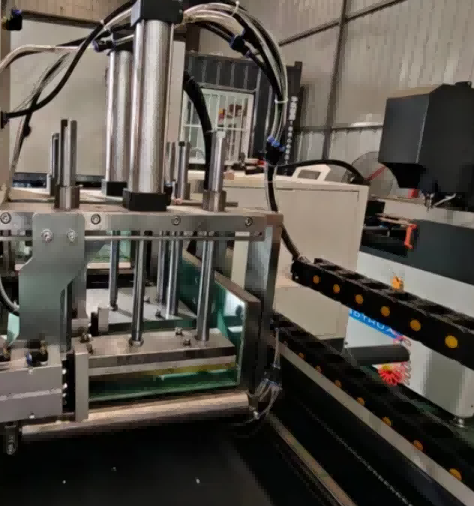

DerCNC-Kreissäge für industrielle Aluminiumprofilearbeitet mit einer servoangetriebenen Vorschubachse, die das Profil entsprechend der am Touchscreen eingegebenen Länge unter dem Sägeblatt positioniert. Der Bediener lädt das Aluminiumstrangprofil auf den Eingaberolltisch, wählt das Schneidprogramm aus dem Speicher aus oder gibt neue Abmessungen ein und startet den Zyklus. Pneumatische Klemmen greifen sowohl in vertikaler als auch in horizontaler Richtung ein, um das Profil an den Referenzanschlägen zu halten. Der mit einem Gas-Flüssigkeits-Dämpfungszylinder ausgestattete Sägekopf senkt sich mit kontrollierter Vorschubgeschwindigkeit durch das Material, um einen rechtwinkligen, gratfreien Schnitt zu erzeugen. Ein zerstäubter Schneidflüssigkeitsspray kühlt die Klinge und das Werkstück während des Schnitts. Nachdem das Sägeblatt zurückgefahren ist, lösen sich die Klemmen und der Servovorschub schiebt das Profil in die nächste Schnittposition vor. Die Standardkonfiguration schneidet bei 90° und ±45°. Mit dem optionalen CNC-Winkelmodul dreht sich der Sägekopf programmgesteuert in jeden Winkel zwischen 22,5° und 157,5°.

Hauptmerkmale

±0,1 mm Schnittgenauigkeit – Der servogesteuerte Vorschub sorgt für außergewöhnliche Wiederholgenauigkeit.

Vollautomatischer Zyklus – Integriertes automatisches Beladen, Spannen, Schneiden und Entladen.

Robuster Rahmen – Spannungsarm geschweißte Stahlkonstruktion reduziert Vibrationen und verlängert die Lebensdauer der Klinge.

Gratfreies Schneiden – Optimierte Klingengeschwindigkeit und Nebelkühlsystem minimieren die Nachbearbeitung.

Flexibles Winkelschneiden – Standard 45° / 90°; kundenspezifische Winkel auf Anfrage erhältlich.

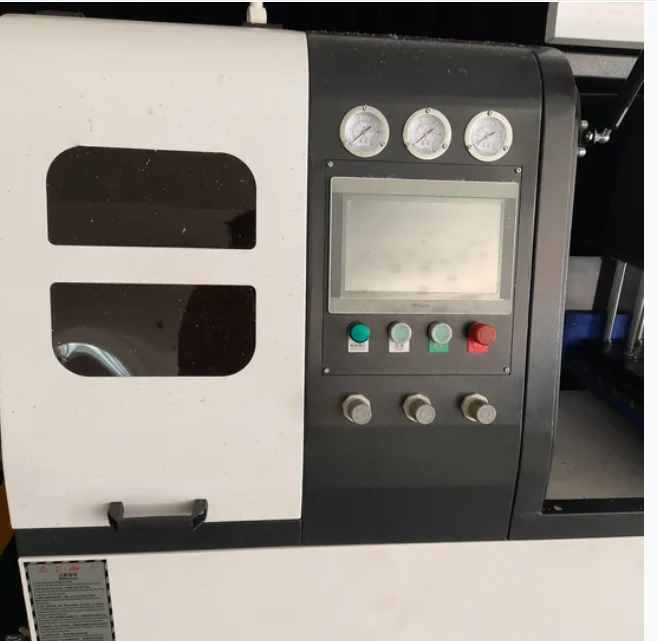

Benutzerfreundliche CNC-Schnittstelle – Intuitives Touchscreen-HMI für schnelle Einrichtung und minimale Schulung.

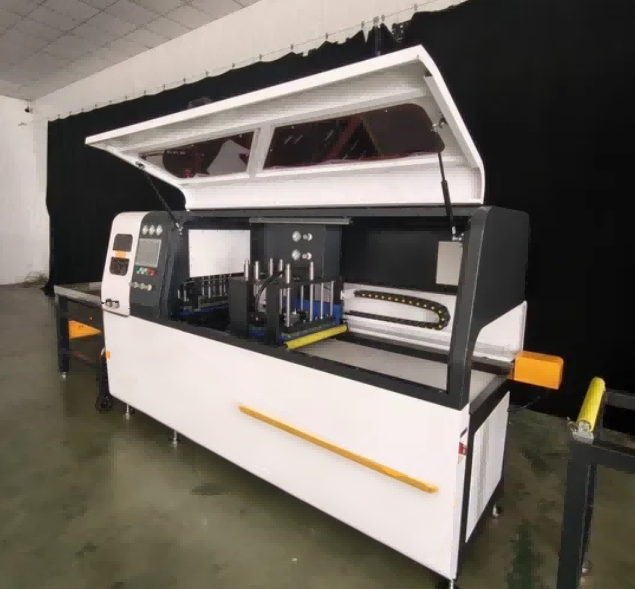

Sicherheit geht vor – Vollständig geschlossener Schutz mit Sicherheitsverriegelungen und CE-konformem Schaltschrank

Anwendungsszenarien

Fenster- und Türprofile aus Aluminium

Vorhangfassaden- und Fassadensysteme

Schneiden von Solarpanel-Rahmen

Industrielle Aluminium-Strangpressteile

Aluminiumteile für den Schienenverkehr und die Automobilindustrie

Möbel- und Kühlkörperprofile

CNC-Kreissäge für industrielle Aluminiumprofile, optionale Upgrade-Module

1. Zero-Tail-Schneidstruktur (Restschwanz ≤5 mm, hohe Materialausnutzung)
2. Automatische Be- und Entlade-Rollenbahnlinie für 6 m lange Profile
3. CNC-Modul zum Beliebigen-Winkel-Schneiden (22,5°–157,5°)
4. Staubsammler mit großer Kapazität für die Lagerung von Spänen
5. IoT-Fern-Online-Diagnose- und Datenstatistikmodul
6. Bündeln Sie mehrteilige Synchronspannvorrichtungen
7. Kundenspezifisch erweiterter Vorschubweg bis zu 12.000 mm

Arbeitsprozess

Automatisches Laden – Profile werden über eine Rollenbahn oder einen automatischen Lader geladen.

Präzise Positionierung – Servogesteuerter Vorschub sorgt für exakte Schnittlänge.

Sicheres Klemmen – Pneumatische/hydraulische Klemmen halten Profile fest.

Hochgeschwindigkeitsschneiden – Der CNC-gesteuerte Sägekopf führt saubere, präzise Schnitte aus.

Spanabfuhr und Kühlung – Integrierte Kühlung und Späneförderer halten den Arbeitsbereich sauber

FAQ

Welche Profile kann diese CNC-Säge schneiden?

A: Es ist für industrielle Aluminiumprofile konzipiert, einschließlich Fenster-/Türabschnitte, Vorhangfassaden und Solarrahmen. Für größere Extrusionen stehen kundenspezifische Lösungen zur Verfügung.

F2: Ist die Maschine vollautomatisch?

A: Ja. Es unterstützt das automatische Zuführen, Spannen, Schneiden und Entladen und erfordert nur einen Bediener.

F3: Kann es in anderen Winkeln als 90° schneiden?

A: Ja. Standardmodelle unterstützen 45° und 90°; Individuelle Winkelzuschnitte sind auf Anfrage möglich.

F4: Wie hoch ist die Schnittgenauigkeit?

A: Die Vorschubgenauigkeit beträgt ±0,1 mm, was eine hohe Wiederholgenauigkeit für die Massenproduktion gewährleistet.
