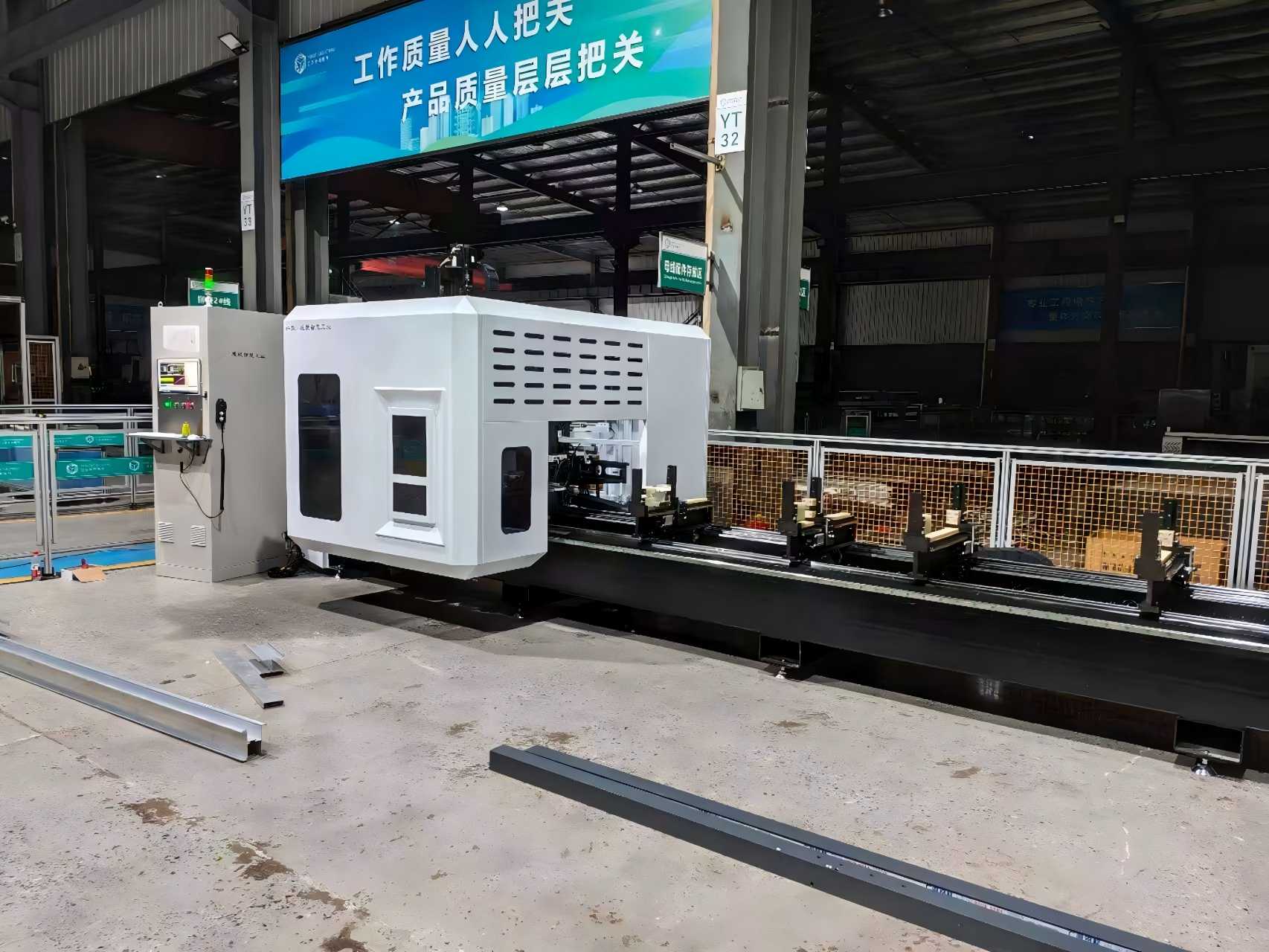

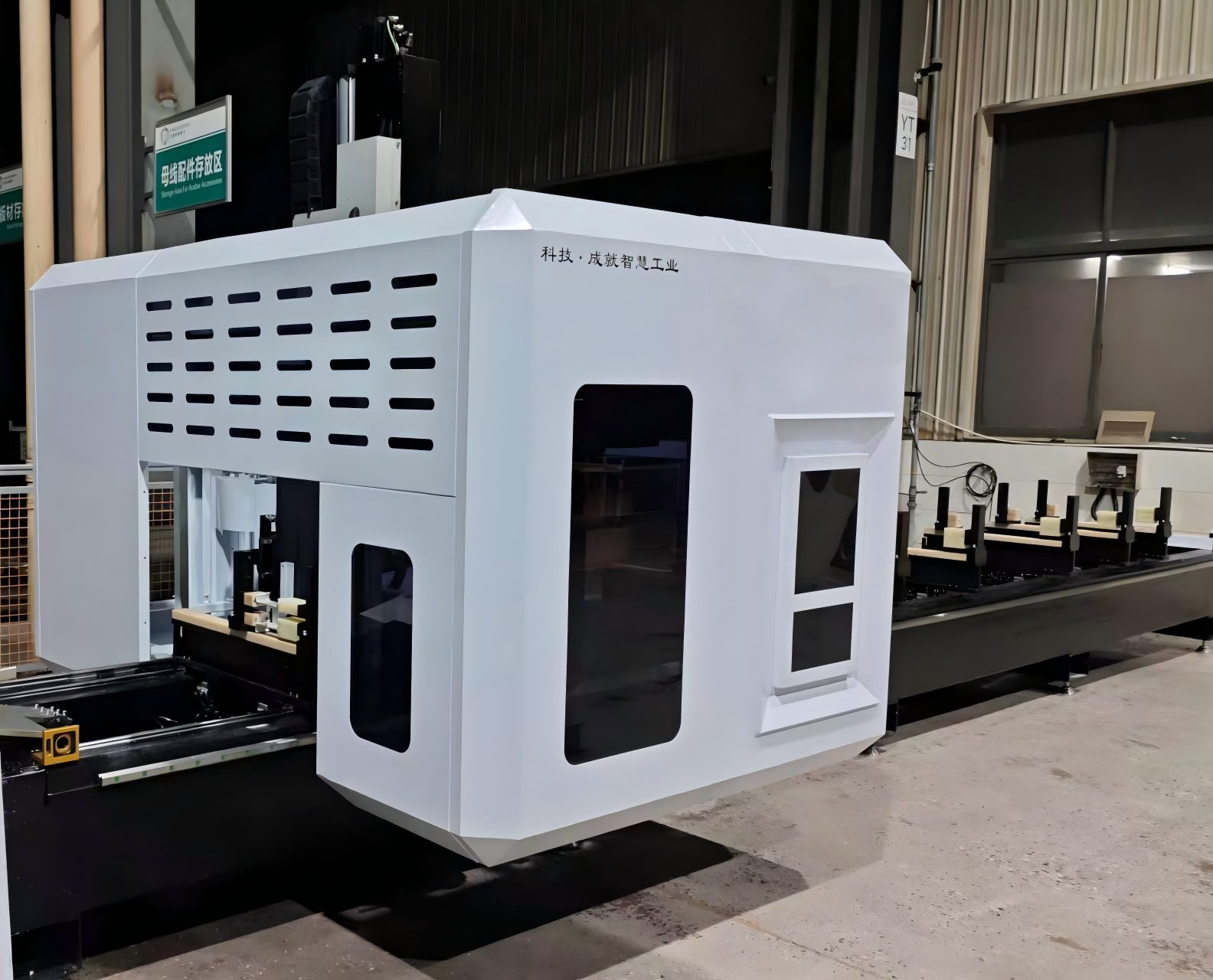

Hochgeschwindigkeits-5-Achsen-Portalbearbeitungszentrum für die Herstellung von Vorhangfassaden

Unser hochstabiles 5-Achsen-Portalbearbeitungszentrum ist speziell für die architektonische Vorhangfassaden- und Fassadenindustrie konzipiert. Es zeichnet sich durch die Bearbeitung großformatiger Aluminiumprofile, modularer Vorhangfassaden und komplexer Geometrien mit einer Positionierungsgenauigkeit von ±0,05 mm aus. Entwickelt für Hochgeschwindigkeitsfräsen, Bohren, Gewindeschneiden und Schneiden, verbessert es die Fertigungseffizienz erheblich und sorgt gleichzeitig für eine hervorragende Oberflächenqualität. CE-zertifiziert mit umfassender After-Sales-Unterstützung.

Hauptmerkmale

• 5-Achsen-Simultanbearbeitung – Ideal für komplexe Fassadengeometrien und 3D-Konturen.

  Robuste Portalstruktur – Hohe Steifigkeit und hervorragende Vibrationsdämpfung für langfristige Genauigkeit.

  Großformatiger Bearbeitungsbereich – Unterstützt übergroße Vorhangfassadenpaneele, Pfosten und Riegel.

  Hochgeschwindigkeitsspindel – Optimiert für die Bearbeitung von Aluminium- und Stahlprofilen.

  Automatischer Werkzeugwechsler (ATC) – Reduziert Ausfallzeiten und verbessert die Produktivität.

  Benutzerfreundliches CNC-System – kompatibel mit gängiger CAD/CAM-Software.

  Anpassbare Konfiguration – OEM/ODM-Lösungen für globale Auftragnehmer verfügbar.




Technische Spezifikationen

Wie es funktioniert

CAD/CAM-Eingabe

Das Fassadenpaneel bzw. Aluminiumprofil wird zunächst im CAD modelliert (LogiKal, SchüCal, SolidWorks etc.).

Die CAM-Software wandelt das 3D-Modell in Werkzeugwege und G-Code um, einschließlich Schnittwinkel, Vorschubgeschwindigkeiten, Spindelgeschwindigkeit und Werkzeugwechselsequenz.

2. Werkstück einspannen

Lange Aluminium-/Stahlfassadenprofile oder große Fassadenplatten werden mit CNC-gesteuerten beweglichen Klemmen auf dem Maschinenbett befestigt.

Die Klemmen positionieren sich automatisch, um Kollisionen zu vermeiden und das Teil ohne Verformung zu halten.

3. Die Portalstruktur bewegt sich in X/Y

Die Maschine verwendet ein Brückenportal:

X-Achse = Portal bewegt sich entlang der Länge des Profils/der Platte

Y-Achse = Bearbeitungskopf bewegt sich über die Breite

Z-Achse = Spindel bewegt sich nach oben/unten

Dadurch entsteht ein großer, offener Arbeitsbereich für übergroße Vorhangfassadenteile.

4. Zwei Drehachsen neigen die Spindel

Zusätzlich zu X/Y/Z verfügt die Maschine über:

A-Achse = Neigung um X

C-Achse = um Z drehen

(oder B/C je nach Kopfdesign)

So kann die Spindel zusammengesetzte Gehrungen, abgewinkelte Entwässerungslöcher, 3D-Fassadenkonturen und Seitenmerkmale schneiden, ohne das Teil zu lösen.

5. 5-Achsen-Simultanschneiden

Die CNC-Steuerung treibt Linear- und Drehachsen gemeinsam an.

Das Werkzeug bleibt im besten Winkel zur Oberfläche → glatteres Finish, weniger Rattern, kein erneutes Fixieren.

Typische Vorgänge in einem Setup:

Schaftfräsen

Bohren / Gewindeschneiden

Einstechen

Gehrungsschneiden

Sägeblattschneiden

3D-Konturfräsen für komplexe Fassaden

6. Automatischer Werkzeugwechsel

Werkzeuge werden in einem Magazin aufbewahrt (Bohrer, Schaftfräser, Gewindebohrer, Sägeblätter).

Das ATC wechselt während des Programms automatisch die Werkzeuge, sodass ein Vorhangfassadenprofil ohne Bedienereingriff vollständig bearbeitet werden kann.

7. In-Prozess-Überprüfung und -Ausgabe

Sonden/Encoder prüfen Position und Werkzeugzustand.

Die CNC gleicht Abweichungen in Echtzeit aus.

Ergebnis: ein fertiger Pfosten, Riegel oder Fassadenpaneel einer Vorhangfassade mit präzisen Löchern, Nuten und komplexen Winkeln – bereit für die Montage.

Hauptanwendungsbereich

Typische Anwendungen für die5-Achsen-Portalbearbeitungszentrum für Vorhangfassadenenthalten:

1. Hochhaus-Elementrahmen aus Aluminium-Vorhangfassaden
2. Glasfassadenprofile mit verdecktem und freiliegendem Rahmen
3. Eckverbindungen von Vorhangfassaden und speziell geformte Fassadenprofile
4. Wintergarten, Oberlicht und große Fenster- und Türprofile aus Aluminium
5. Punktgestützte Aluminium-Stützwinkel für Glasfassaden
6. Industrielle Aluminiumfassade und dekorative Stahlwandprofile
7. Leichte Aluminiumprofile für die Luft- und Raumfahrt (industrieübergreifend kompatibel)

Geeignete Rohstoffe: Aluminiumlegierung 6063, Hohlprofile, Vollaluminium, dünnwandiger Stahl, PVC-Architekturprofile.

Anwendungsszenarien

Einheitliche Produktion von Vorhangfassaden

Architektonische Fassadenplatten

Pfosten und Riegel aus Aluminium

Komplexe Fassadengeometrie

Bearbeitung von Glasfassadennuten

Strukturelle Rahmen für Stahlfassaden
