5-Achsen-CNC-Gehrungssäge in Industriequalität

22,5°–135° Aluminium-Schrankrahmen – Merkmale und Vorteile

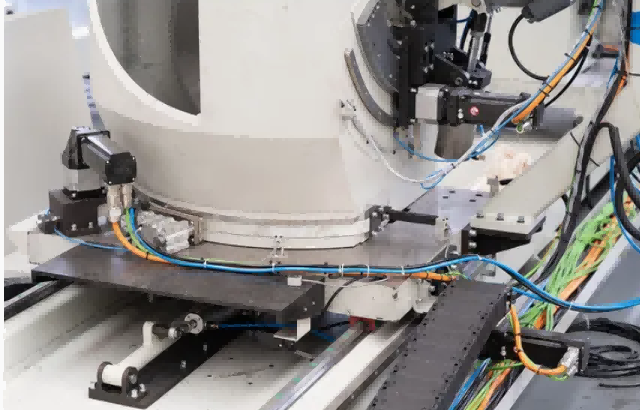

1. Intelligentes 5-Achsen-CNC-Steuerungssystem

• Ausgestattet mit industrieller CNC-Steuerung undbürstenlose Servomotorenfür alle 5 Achsen und sorgt für reibungslose, präzise und wiederholbare Bewegungen.
• 15-Zoll-Touchscreenmit benutzerfreundlicher Oberfläche: Programmieren Sie Winkel, Längen und Schnittmodi in wenigen Minuten; unterstützt USB/LAN-Datenübertragung.
• EingebautAutokompensationfür Längen- und Winkelfehler, wodurch manuelle Anpassungen entfallen und Materialverschwendung reduziert wird.

2. Unübertroffene Winkelvielfalt (22,5°–135°)

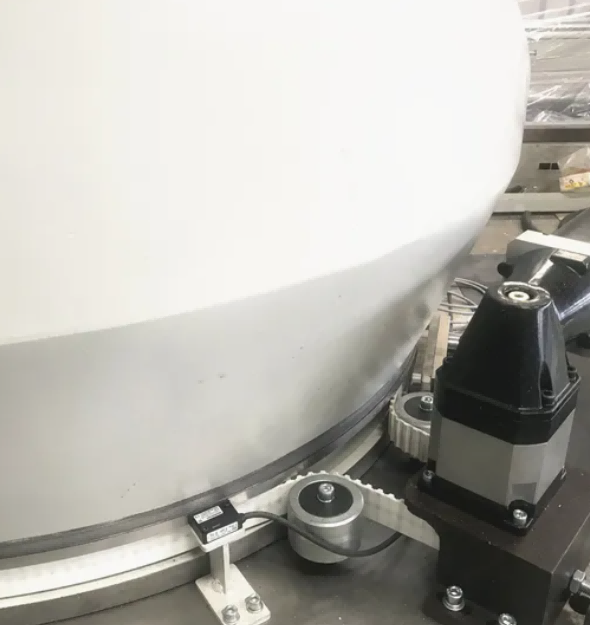

• Horizontale Drehung: 22,5° (außen) bis 135° (innen) für unbegrenzte Gehrungswinkelkombinationen.
• Vertikale Neigung: 45°–90° für Schrägschnitte, was komplexes 2D-Verbundwinkelschneiden in einem Durchgang ermöglicht.
• Perfekt fürAluminium-Schrankrahmenecken, Türrahmengehrungen und maßgeschneiderte Architekturprofile.

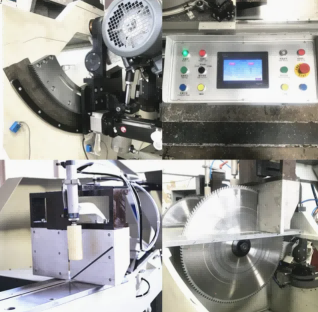

3. Hochleistungsschneiden mit zwei Köpfen

• Zwei unabhängige Schneidköpfe (links fest, rechts motorisiert) mitSynchron- oder Einzelbetrieb.
• Maximale Schnittlänge:6000 mm; Bewältigt große Aluminiumprofile für Schrankrahmen und Vorhangwände.
• Aufwärtshub-Schneidzyklusmit Radialvorschub: Kombiniert Schwenk- und Linearbewegungen für maximale Schnittleistung.

Hauptmerkmale

Die vollständige Kontrolle über die Drehung, Neigung und Profilpositionierung des Sägekopfes macht manuelle Einstellungen überflüssig und sorgt so für gleichbleibende Präzision bei komplexen Winkeln.

Unübertroffene Schnittgenauigkeit

Erreicht eine Positionsgenauigkeit von ±0,1 mm und ermöglicht perfekte Gehrungs-, Schräg- und Verbundschnitte für anspruchsvolle Architekturprojekte.

Intelligente CNC-Schnittstelle

Ein benutzerzentriertes Touchscreen-Steuerungssystem vereinfacht die Programmierung, speichert Schnittmuster und verkürzt die Einarbeitungszeit des Bedieners.

Hervorragende Oberflächenbeschaffenheit

Hochgeschwindigkeitsklingen mit Hartmetallspitze in Kombination mit einer vibrationsdämpfenden Konstruktion sorgen für saubere, gratfreie Schnitte, die keine Nachbearbeitung erfordern.

Robuste pneumatische Klemmung

Die Mehrpunktklemmung sichert die Profile während des Schneidens fest, minimiert Vibrationen und maximiert die Sicherheit.

Robuster Industriebau

Ein verstärkter Stahlrahmen und eine Korrosionsschutzbeschichtung sorgen für langfristige Stabilität, selbst in Produktionsumgebungen mit hohem Volumen.

Optimiert für Effizienz

Automatisierte Arbeitsabläufe und schnelle Schneidzyklen steigern die tägliche Leistung erheblich und reduzieren gleichzeitig den Materialabfall.



22,5°--135° Aluminium-Schrankrahmen

5-Achsen-CNC-Gehrungssäge 22,5°–135° Technische Parameter des Aluminium-Schrankrahmens

• ☆ Versorgungsspannung: 380 V ± 10 % 50 Hz ± 2 % Dreiphasen-Vierleitersystem
• ☆ Sägemotorleistung: 3 kW 2800 U/min
• ☆ Arbeitsdruck: 0,6 ~ 0,8 MPa
• ☆ Sägeblattspezifikationen: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Sägeblattwinkel: 45°~90° beliebiger Winkel
• ☆ Tischdrehwinkel: 45° ~ 135° beliebiger Winkel
• ☆ Schnittbereichsbereich: 200 mm × 200 mm (Schnittwinkel bei 90°, Breite × Höhe, siehe Schnittbereichsbereich)
• ☆ Schnittlänge: 700 mm ~ 5000 mm (90°)
• ☆ Klingenvorschubgeschwindigkeit: 0~3 m/min
• ☆ Schnittflächenrauheit: ≤ Ra12,5μm

FAQ

5-Achsen-CNC-Servosteuerung

Die vollautomatische Steuerung der Drehung, Neigung und Profilpositionierung des Sägekopfes gewährleistet präzises Schneiden von Verbundwinkeln ohne manuelle Einstellung.

Hochpräzise Schneidleistung

Liefert eine Genauigkeit von ±0,1 mm mit sauberen, gratfreien Schnitten, ideal für die Herstellung hochwertiger Aluminium- und UPVC-Profile.

Zusammengesetztes Gehrungs- und Fasenschneiden

Unterstützt komplexe Winkelkombinationen, einschließlich Gehrungs-, Abschrägungs- und Verbundschnitte, für Vorhangfassaden- und Architekturprofile.

Pneumatisches Profilspannsystem

Die Mehrpunktklemmung gewährleistet einen stabilen und sicheren Halt beim Schneiden, minimiert Vibrationen und erhöht die Sicherheit.

Maschinenstruktur in Industriequalität

Der robuste Stahlrahmen mit Korrosionsschutzbeschichtung sorgt für langfristige Stabilität und Haltbarkeit in anspruchsvollen Werkstattumgebungen.

Benutzerfreundliche CNC-Schnittstelle

Die intuitive Touchscreen-Steuerung mit voreingestellten Schneidprogrammen vereinfacht die Bedienung und reduziert die Einarbeitungszeit.

Hochgeschwindigkeits-Schneideeffizienz

Das optimierte Spindel- und Servosystem ermöglicht schnelle Schneidzyklen und erhöht die Tagesleistung für Fenster- und Türenhersteller.

Sicherheitsschutzsystem

Ausgestattet mit Schutzvorrichtungen, Not-Aus und automatischem Fehleralarm, um die Sicherheit des Bedieners zu gewährleisten
