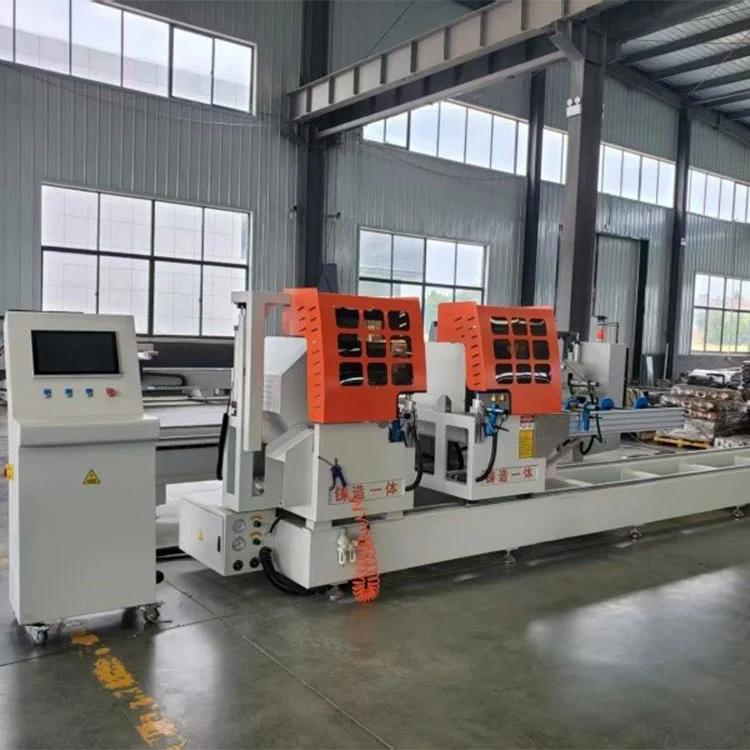

Hochpräzise 5-Achsen-CNC-Gehrungsschneidemaschine

Diese 5-Achsen-CNC-Gehrungssäge ermöglicht hochpräzises Winkelschneiden von Aluminium- und UPVC-Profilen. Mit CNC-Servosteuerung und automatischer Positionierung gewährleistet es eine Genauigkeit von ±0,1 mm, glatte Schnitte und eine höhere Produktivität bei der Fenster-, Türen- und Vorhangfassadenproduktion.

Anfrage absenden

Produktbeschreibung

Diese 5-Achsen-CNC-Gehrungssäge wird von Lebulang Machine hergestellt, einem spezialisierten Hersteller mit Sitz in China und fast 30 Jahren Fabrikerfahrung im Bereich Fenster- und Türbearbeitungsmaschinen. Sie ist für das Schneiden von Aluminiumprofilen konzipiert, die in Schrankrahmen, Vorhangfassaden und architektonischen Extrusionen verwendet werden. Die Maschine deckt horizontale Gehrungswinkel von 22,5° nach außen bis 135° nach innen und vertikale Gehrungswinkel von 45° bis 90° ab und ermöglicht so zusammengesetzte Winkelschnitte in einem einzigen Arbeitsgang.

Diese 5-Achsen-CNC-Gehrungssäge ist eine hochpräzise Schneidlösung, die für die komplexe Winkelbearbeitung von Aluminium-, UPVC- und Verbundprofilen entwickelt wurde. Entwickelt für die Herstellung von Vorhangfassaden, Fenstern und Türen, kombiniert es eine CNC-servogesteuerte Steuerung mit einer starren Industriestruktur, um präzise Gehrungs- und Gehrungsschnitte in einem einzigen Arbeitsgang zu liefern. Das fortschrittliche 5-Achsen-System ermöglicht die automatische Positionierung des Sägekopfs und der Profilklemmung und sorgt so für eine gleichbleibende Schnittgenauigkeit von ±0,1 mm und glatte, gratfreie Oberflächen. Mit ihrer intelligenten Steuerschnittstelle, der Fähigkeit zum Hochgeschwindigkeitsschneiden und dem robusten pneumatischen Spannsystem verbessert diese Maschine die Produktionseffizienz erheblich und reduziert gleichzeitig manuelle Einstellungen und Materialverschwendung – was sie zur idealen Wahl für Hersteller hochwertiger Fenster, Türen und Fassaden macht.

22,5°–135° Aluminium-Schrankrahmen – Merkmale und Vorteile

1. Intelligentes 5-Achsen-CNC-Steuerungssystem

Ausgestattet mit industrieller CNC-Steuerung undbürstenlose Servomotorenfür alle 5 Achsen und sorgt für reibungslose, präzise und wiederholbare Bewegungen.
15-Zoll-Touchscreenmit benutzerfreundlicher Oberfläche: Programmieren Sie Winkel, Längen und Schnittmodi in wenigen Minuten; unterstützt USB/LAN-Datenübertragung.
EingebautAutokompensationfür Längen- und Winkelfehler, wodurch manuelle Anpassungen entfallen und Materialverschwendung reduziert wird.

2. Unübertroffene Winkelvielfalt (22,5°–135°)

Horizontale Drehung: 22,5° (außen) bis 135° (innen) für unbegrenzte Gehrungswinkelkombinationen.
Vertikale Neigung: 45°–90° für Schrägschnitte, was komplexes 2D-Verbundwinkelschneiden in einem Durchgang ermöglicht.
Perfekt fürAluminium-Schrankrahmenecken, Türrahmengehrungen und maßgeschneiderte Architekturprofile.

3. Hochleistungsschneiden mit zwei Köpfen

Zwei unabhängige Schneidköpfe (links fest, rechts motorisiert) mitSynchron- oder Einzelbetrieb.
Maximale Schnittlänge:6000 mm; Bewältigt große Aluminiumprofile für Schrankrahmen und Vorhangwände.
Aufwärtshub-Schneidzyklusmit Radialvorschub: Kombiniert Schwenk- und Linearbewegungen für maximale Schnittleistung.

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22,5°--135° Aluminium-Schrankrahmen

Modell Nr.	LBL2H-5CNC-600*6000
Automatische Note	Automatisch
CNC oder nicht	CNC
Stromspannung	380V
Doppelkopfsäge CNC	Aluminiumfenster und -tür
Anwendungsindustrie	Industrie zur Herstellung von Vorhangfassaden
CNC-Achsennummer	5
Vorschubrichtung des Sägeblatts	Von der Unterseite
Sägeblattdurchmesser	600mm
Maximale Aluminium-Rohmateriallänge	5000 mm
Servosystem	Schneider
Transportpaket	Standard-Exportpaket
Spezifikation	Doppelkopfsäge CNC
Warenzeichen	Tianchen
Herkunft	Jinan, Shandong, China
HS-Code	84614090

Anwendung

Diese 5-Achsen-CNC-Gehrungssäge wird häufig verwendet in:

Herstellung von Vorhangfassaden- und Fassadenprofilen

Herstellung von Fenstern und Türen aus Aluminium

Schneiden von UPVC-/PVC-Fensterprofilen

Industrielle Aluminium-Strangpressverarbeitung

Schneiden von Profilen aus Verbundwerkstoffen

Hochpräzise Metallverarbeitungswerkstätten

Warum sollten Sie sich für uns entscheiden?

Professioneller CNC-Maschinenhersteller

Über 10 Jahre Erfahrung mit CNC-Schneidemaschinen für die Fenster-, Türen- und Fassadenindustrie.

Strenge Qualitätskontrolle

Jede Maschine wird vor der Auslieferung einer vollständigen Funktionsprüfung und Präzisionskalibrierung unterzogen.

Globale Exporterfahrung

Maschinen werden nach Europa, Südostasien, in den Nahen Osten und nach Südamerika geliefert.

Anpassungsfähigkeit

Spannung, Schnittlänge, Klingengröße und Softwarefunktionen können an Ihre Produktionsanforderungen angepasst werden.

Umfassender After-Sales-Support

Technischer Fernsupport, Betriebsschulungsvideos und Ersatzteilversorgung sorgen für langfristige Zuverlässigkeit.

5-Achsen-CNC-Gehrungssäge 22,5°–135° Technische Parameter des Aluminium-Schrankrahmens

☆ Versorgungsspannung: 380 V ± 10 % 50 Hz ± 2 % Dreiphasen-Vierleitersystem
☆ Sägemotorleistung: 3 kW 2800 U/min
☆ Arbeitsdruck: 0,6 ~ 0,8 MPa
☆ Sägeblattspezifikationen: Φ600 × Φ38 × 4,8 × 4,2 × 144P
☆ Sägeblattwinkel: 45°~90° beliebiger Winkel
☆ Tischdrehwinkel: 45° ~ 135° beliebiger Winkel
☆ Schnittbereichsbereich: 200 mm × 200 mm (Schnittwinkel bei 90°, Breite × Höhe, siehe Schnittbereichsbereich)
☆ Schnittlänge: 700 mm ~ 5000 mm (90°)
☆ Klingenvorschubgeschwindigkeit: 0~3 m/min
☆ Schnittflächenrauheit: ≤ Ra12,5μm

FAQ

5-Achsen-CNC-Servosteuerung

Die vollautomatische Steuerung der Drehung, Neigung und Profilpositionierung des Sägekopfes gewährleistet präzises Schneiden von Verbundwinkeln ohne manuelle Einstellung.

Hochpräzise Schneidleistung

Liefert eine Genauigkeit von ±0,1 mm mit sauberen, gratfreien Schnitten, ideal für die Herstellung hochwertiger Aluminium- und UPVC-Profile.

Zusammengesetztes Gehrungs- und Fasenschneiden

Unterstützt komplexe Winkelkombinationen, einschließlich Gehrungs-, Abschrägungs- und Verbundschnitte, für Vorhangfassaden- und Architekturprofile.

Pneumatisches Profilspannsystem

Die Mehrpunktklemmung gewährleistet einen stabilen und sicheren Halt beim Schneiden, minimiert Vibrationen und erhöht die Sicherheit.

Maschinenstruktur in Industriequalität

Der robuste Stahlrahmen mit Korrosionsschutzbeschichtung sorgt für langfristige Stabilität und Haltbarkeit in anspruchsvollen Werkstattumgebungen.

Benutzerfreundliche CNC-Schnittstelle

Die intuitive Touchscreen-Steuerung mit voreingestellten Schneidprogrammen vereinfacht die Bedienung und reduziert die Einarbeitungszeit.

Hochgeschwindigkeits-Schneideeffizienz

Das optimierte Spindel- und Servosystem ermöglicht schnelle Schneidzyklen und erhöht die Tagesleistung für Fenster- und Türenhersteller.

Sicherheitsschutzsystem

Ausgestattet mit Schutzvorrichtungen, Not-Aus und automatischem Fehleralarm, um die Sicherheit des Bedieners zu gewährleisten
