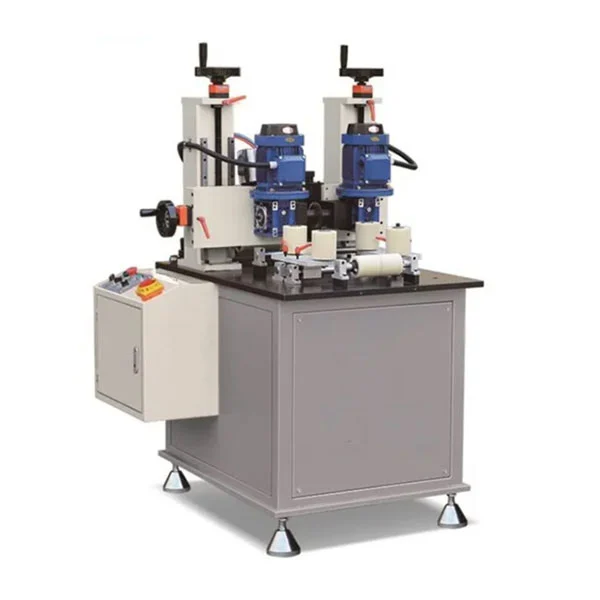

220 × 250 mm Hochleistungs-Rändelmaschine für thermisch getrennte Profile

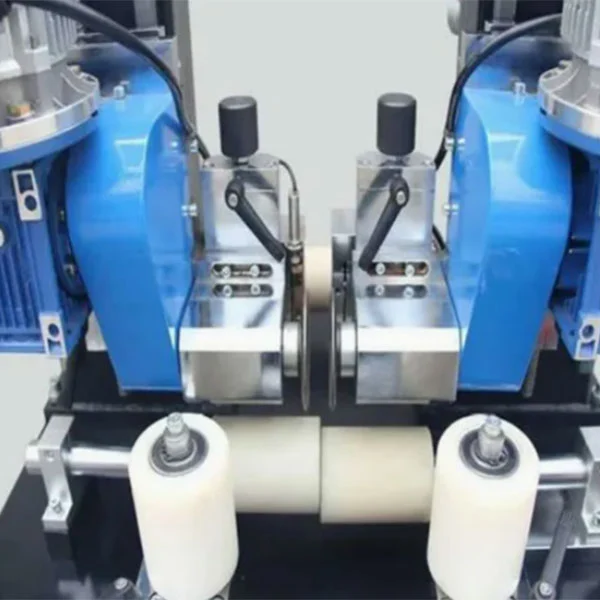

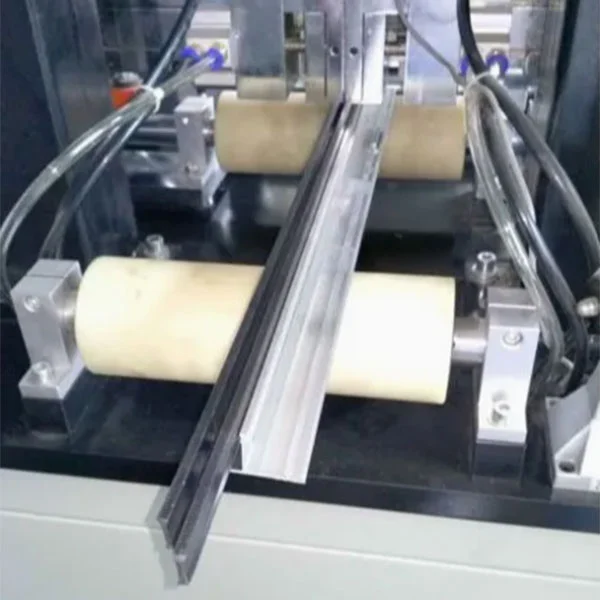

Diese Hochleistungs-Rändelmaschine bereitet thermisch getrennte Aluminiumprofile für die Streifeneinfügung vor und verarbeitet Abschnitte mit einer Breite von bis zu 220 mm und einer Höhe von bis zu 250 mm. Zwei 1,5-kW-Motoren treiben ein Paar Rändelfräser aus gehärtetem Stahl mit jeweils 90 mm Durchmesser an. Die Vorschubgeschwindigkeit ist über einen Inverterantrieb stufenlos von 6 bis 70 Metern pro Minute einstellbar, so dass der Bediener die Geschwindigkeit an den Profilquerschnitt und die Produktionsmenge anpassen kann. Die Rändeltiefe bleibt gleichmäßig, da die Stützräder in einem Bereich von 0–20 mm angehoben oder abgesenkt werden können, wodurch Höhenunterschiede im Profil ausgeglichen werden.

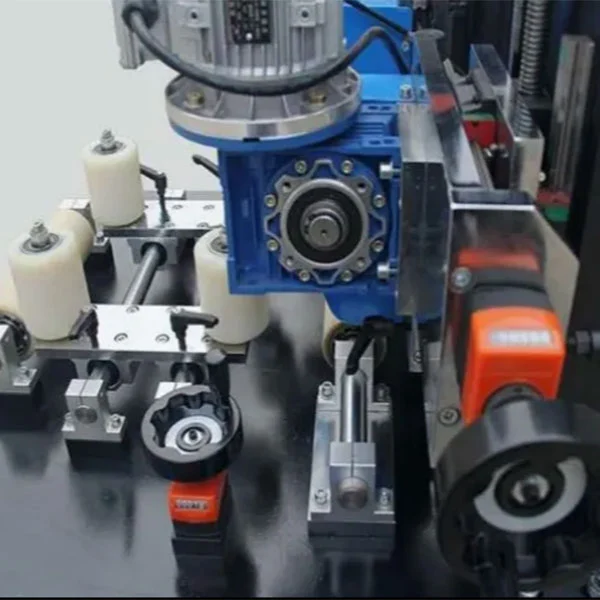

Die Positionierung des Fräsers erfolgt über motorisierte Achsen in Kombination mit Handrädern zur Feineinstellung, die sowohl vertikale als auch horizontale Richtungen abdecken. Diese Anordnung verkürzt die Umrüstzeit beim Wechsel von Profiltypen und ermöglicht die praktische Ausführung kleinerer Chargen ohne Einbußen bei der Wiederholgenauigkeit der Einrichtung. Der Rahmen ist eine geschweißte Stahlkonstruktion, und die Bewegungskomponenten laufen auf Taiwan HIWIN-Linearschienen mit Schneider-Elektronik im Steuerkreis – eine Kombination, die dazu beiträgt, einen stabilen Werkzeugeingriff und geringe Vibrationen bei Hochgeschwindigkeitsläufen aufrechtzuerhalten.

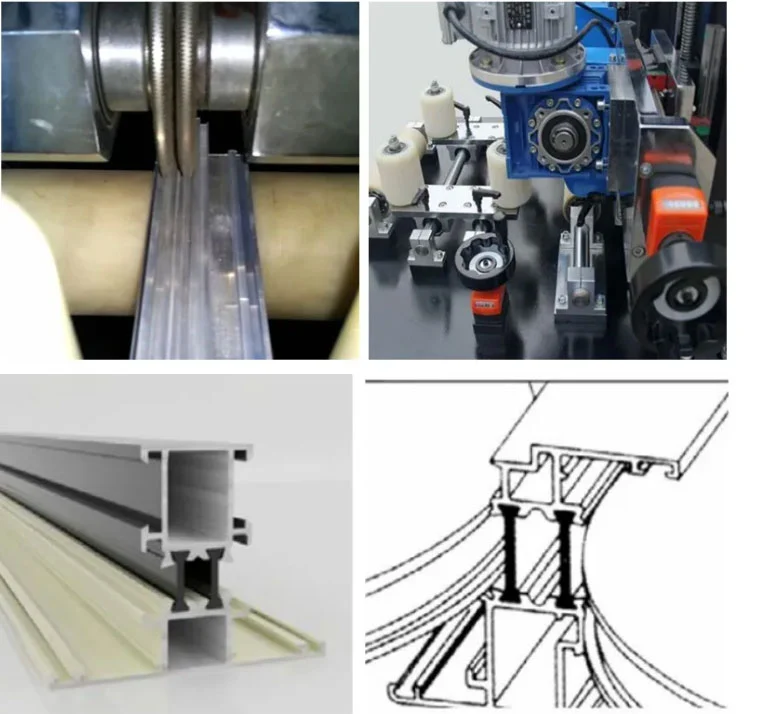

Die Gesamtabmessungen der 220 × 250 mm starken Rändelmaschine mit thermischer Trennung betragen 1000 × 1100 × 1550 mm bei einem Gewicht von etwa 800 kg. Es wird mit einer 380-V-Drehstromversorgung betrieben und ist CE-zertifiziert. Zu den Standard-Sicherheitsvorkehrungen gehören ein Not-Aus und eine Absicherung des Arbeitsbereichs. Die Anwendung umfasst thermisch getrennte Profile für Fenster, Türen, Vorhangfassaden und industrielle Aluminiumprofile, bei denen eine starke mechanische Verbindung zwischen dem Aluminium und dem Isolierstreifen erforderlich ist.

Lebulang Machine, das in seinem Werk in China seit fast 30 Jahren Aluminiumverarbeitungsgeräte herstellt, produziert diese Rändeleinheit. Kundenspezifische OEM-Konfigurationen sind verfügbar und die Maschine wird direkt ab Werk geliefert. Das Design ist auf eine unkomplizierte tägliche Wartung ausgelegt und eine Ferninstallationsanleitung ist ohne Aufpreis im Lieferumfang enthalten.
