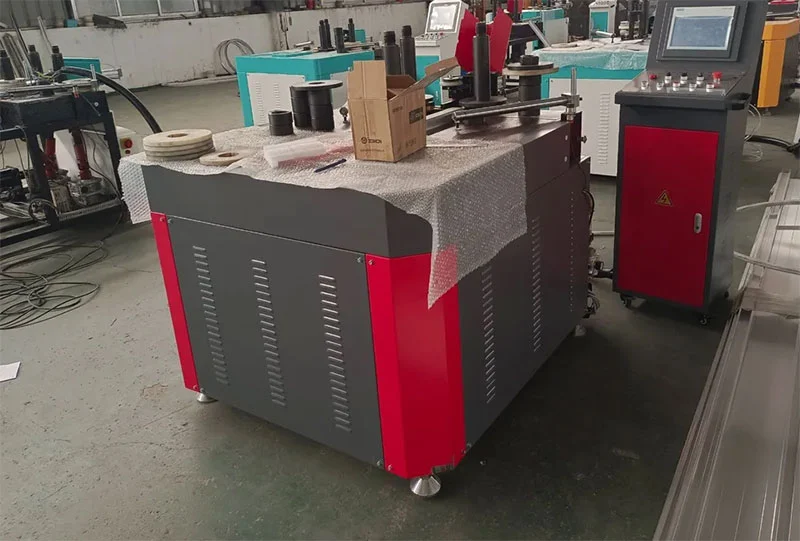

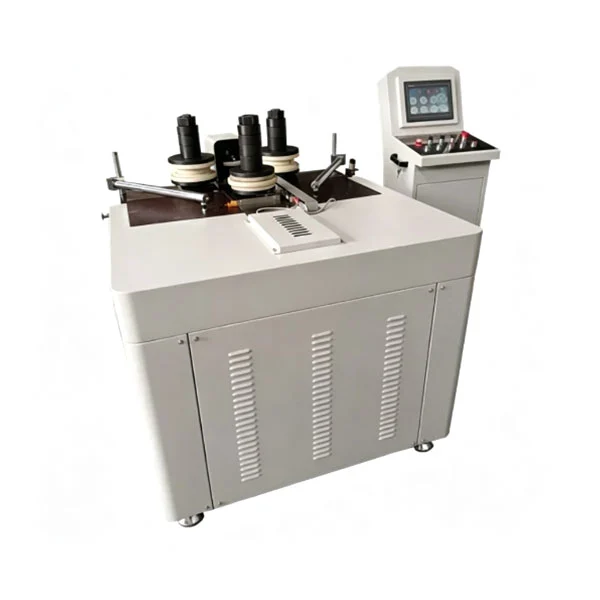

CNC-Aluminium-PVC-Profilbiegemaschine

Diese CNC-Aluminium-PVC-Profilbiegemaschine verarbeitet Aluminium-, PVC-, UPVC-, thermisch getrennte, Edelstahl- und Kupferprofile in gebogene Formen für Fenster- und Türrahmen, Vorhangfassadenelemente, Architekturverkleidungen und Industriekomponenten. Es stehen hydraulische Schuboptionen von 20, 25 oder 40 Tonnen zur Verfügung, und die CNC-Steuerung mit einem 10-Zoll-Touchscreen unterstützt die digitale Programmierung von Bögen mit mehreren Radien, Vollkreisen, Ellipsen und Verbundkurven. Die Positionierungsgenauigkeit wird mit ±0,02 mm über die servogesteuerten X-, Y- und Z-Achsen angegeben.

• Multimaterialkompatibilität:DerCNC-Aluminium-PVC-Profilbiegemaschinebiegt Aluminium-, PVC-, UPVC-, thermisch getrennte, Edelstahl- und Kupferprofile. Werkzeugsätze können geändert werden, um unterschiedliche Materialqualitäten und -querschnitte innerhalb der Maschinenkapazität zu berücksichtigen.

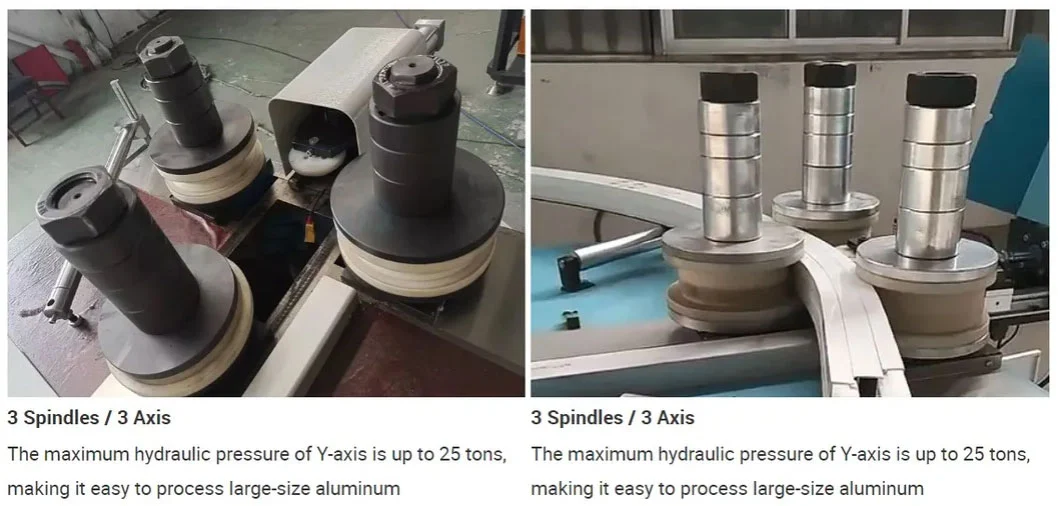

• 3-Achsen-CNC-Positionierung:Servomotoren auf der X-, Y- und Z-Achse werden über eine CNC-Steuerung mit einem 10-Zoll-Touchscreen angetrieben. Die Positionierungsgenauigkeit beträgt ±0,02 mm. Bediener programmieren Formen mit mehreren Radien, Bögen und zusammengesetzte Kurven direkt auf der Schnittstelle oder importieren Daten über USB.
• Hydraulische Schuboptionen:Es werden drei Hydraulikstationskonfigurationen angeboten – 20 Tonnen, 25 Tonnen und 40 Tonnen –, die je nach Profilmaterial, Wandstärke und erforderlichem Biegeradius ausgewählt werden. Die Hydraulikpumpe arbeitet im Vergleich zu Standard-Industriegeräten geräuschärmer.

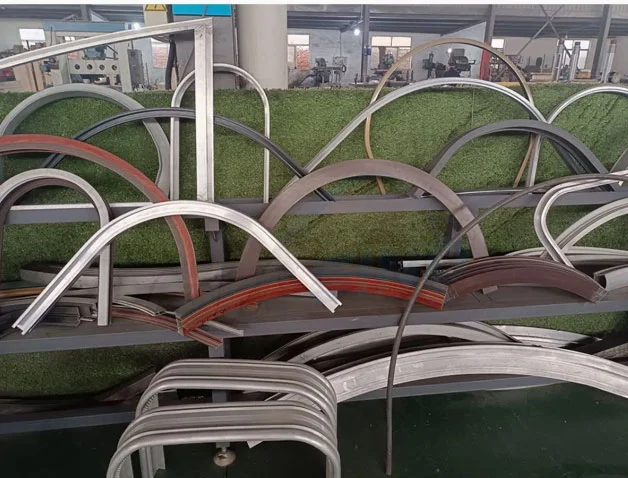

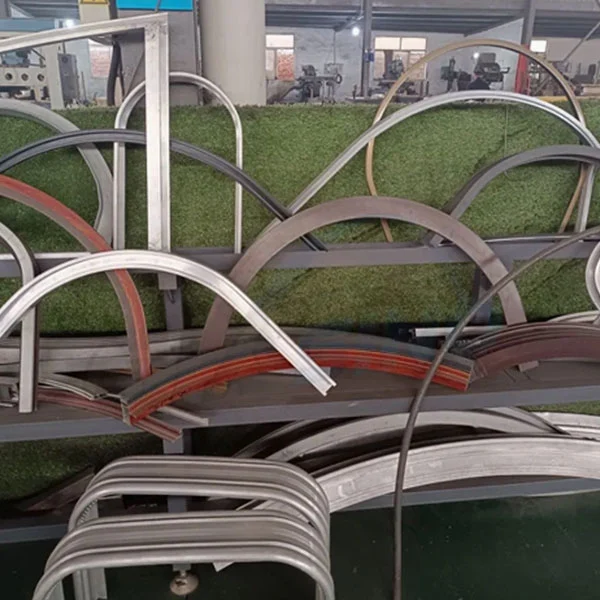

• Biegeformbereich:Die Maschine produziert C-Form, U-Form, S-Form, Vollkreis, Ellipse, Kombinationen mit mehreren Radien und kundenspezifische Bögen. Formbänder und Rollenformen können für eine optimale Biegequalität individuell an den Profilquerschnitt angepasst werden.

Wie es funktioniert

DerCNC-Aluminium-PVC-ProfilbiegemaschineDer Bediener lädt das Profil auf den Arbeitstisch und sichert das Formband und die auf den Profilquerschnitt abgestimmten Rollenformen. Die gewünschte Biegegeometrie – ob C-Form, U-Form, Vollkreis oder Kurve mit mehreren Radien – wird auf dem 10-Zoll-Touchscreen programmiert oder über USB importiert. Die servogesteuerten X-, Y- und Z-Achsen positionieren die Profil- und Biegerollen, während die Hydraulikstation den gewählten Schub aufbringt. Die Rollenformen aus gehärtetem Stahl mit optionaler PU-Beschichtung zur Vermeidung von Oberflächenmarkierungen führen das Profil durch die programmierte Kurve. Nach dem Biegezyklus wird das fertige Profil entnommen. Für bestimmte Profilformen stehen maßgeschneiderte Formbänder und Formen zur Verfügung, um den erforderlichen Biegeradius ohne Verformung des Querschnitts zu erreichen.

Schlüsselkomponenten

CNC-Steuerung:10-Zoll-Touchscreen mit Benutzeroberfläche zum Programmieren von Biegewinkeln, Radien und Sequenzen mit mehreren Radien. Der USB-Anschluss unterstützt den Import und Export von Programmen. Die Steuerung verwaltet die Achsbewegung, den Hydraulikdruck und die Zykluszeit.

Hydraulikstation:Erhältlich in 20-Tonnen-, 25-Tonnen- und 40-Tonnen-Konfigurationen. Verwendet eine importierte Ölpumpe, die für eine stabile Druckabgabe und einen leisen Betrieb ausgewählt wurde. Der Hydraulikkreislauf umfasst ein Druckbegrenzungsventil und einen Filter.

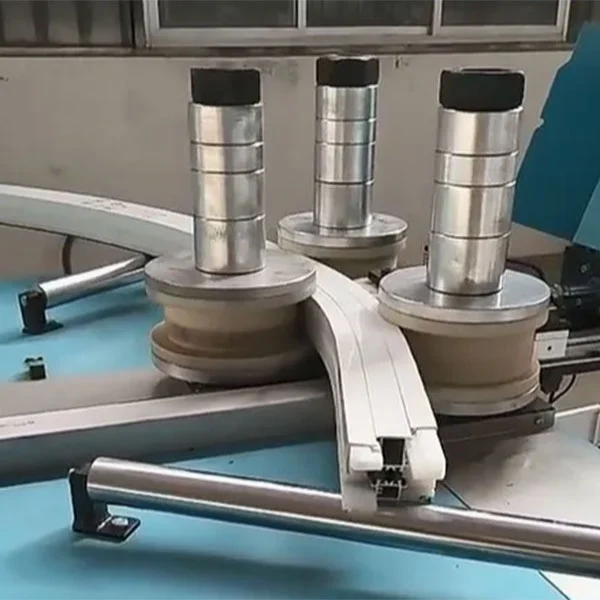

Rollenformen:Hergestellt aus gehärtetem Stahl mit optionaler PU-Beschichtung. Die Beschichtung verhindert Kratzer oder Markierungen auf beschichteten, eloxierten oder lackierten Profiloberflächen. Formsätze sind für unterschiedliche Profilquerschnitte austauschbar.

Übertragung:Taiwan HIWIN-Linearführungsschienen tragen die beweglichen Achsen. Präzisionsgetriebe und Servomotoren sorgen für die Positionierungsgenauigkeit für die X-, Y- und Z-Bewegungen.

Anwendungen

• Fenster- und Türprofile aus Aluminium (thermisch getrennt und Standard)
• Fensterrahmen und Türprofile aus PVC und UPVC
• Aluminium-Strangpressprofile für Vorhangfassaden
• Architekturmetallprofile (Handläufe, Zierleisten, Fassadenelemente)
• Industrielle Aluminiumprofile und kundenspezifische Metallstrangpressteile
• Biegen von Möbeln und dekorativem Metall

Hersteller & Garantie

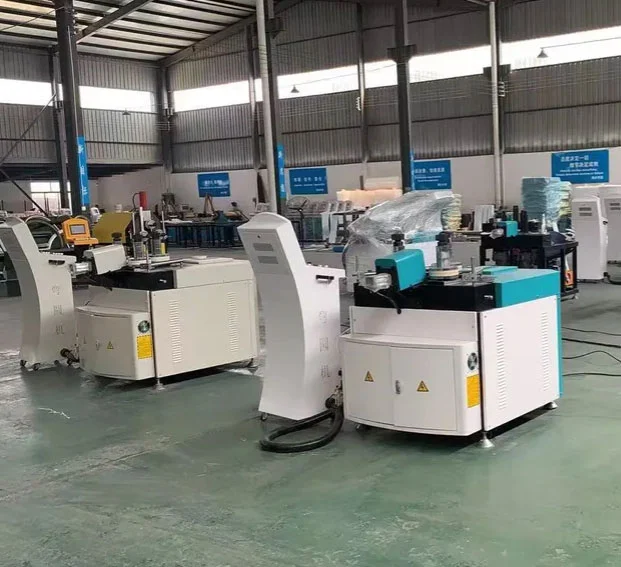

Shandong Lebulang Precision Machinery Co., Ltd., firmierend als Lebulang Machine, stellt seit 1996 in seinem Werk in Jinan, China, Aluminium- und PVC-Verarbeitungsgeräte herCNC-Aluminium-PVC-Profilbiegemaschinewird direkt ab Werk mit CE- und ISO-Zertifizierung geliefert. Für die Hauptstruktur gilt eine einjährige Garantie. Technischer Fernsupport, Installationsvideos und ein englisches Handbuch werden ohne zusätzliche Kosten bereitgestellt. Installation und Schulung vor Ort können separat vereinbart werden. Ersatzteile wie Walzenformen, Formbänder und Hydraulikdichtungen sind auf Lager. Maschinenfarbe, Branding und Verpackung können im Rahmen von OEM- und ODM-Vereinbarungen angepasst werden.

FAQ

1. Sind Sie eine Fabrik oder ein Handelsunternehmen?

Wir sind ein Hersteller mit eigener Produktionsstätte in Jinan, China, die seit 1996 besteht.

2. Wie lange gilt die Gerätegarantie?

Ein Jahr für die Hauptstruktur, ausgenommen normale Verschleißteile wie Walzenformen und Formbänder.

3. Wie kann ein Kundendienst bereitgestellt werden?

Es werden Fernvideoanleitung, technischer Online-Support und kostenloser Ersatz defekter Teile innerhalb der Garantiezeit bereitgestellt. Installation, Inbetriebnahme und Schulung vor Ort können gegen Aufpreis arrangiert werden.

4. Wie lange ist die Lieferzeit?

Standardmaschinen werden innerhalb von 10 bis 20 Werktagen nach Eingang der Anzahlung versendet.

5. Welche anderen Maschinen verkaufen Sie?

Aluminium-Schneidemaschinen, Aluminium-Eck-Crimpmaschinen, PVC-Schweißmaschinen, CNC-Bohr- und Fräsmaschinen sowie komplette Produktionslinien für Türen und Fenster.

6. Kann die Maschine thermisch getrennte Profile biegen?

Ja. Mit den entsprechenden Formbändern und Rollenformen kann die Maschine thermisch getrennte Aluminiumprofile biegen und gleichzeitig die Integrität des Isolierstreifens bewahren.
