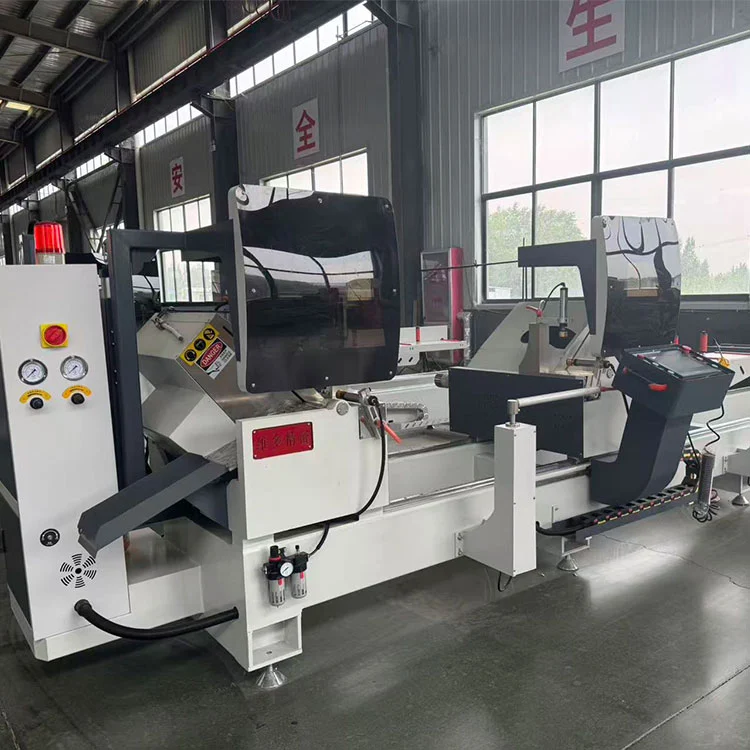

Doppelgehrungssäge für die Fensterrahmenproduktion
Die 45- und 90-Grad-Doppelgehrungssäge für die Fensterrahmenproduktion ist eine leistungsstarke, hochpräzise Doppelkopf-Schneidemaschine, die für Aluminium-, PVC-, UPVC- und thermisch getrennte Profile bei der Herstellung von Fenstern, Türen und Vorhangfassaden entwickelt wurde. Es liefert präzise, wiederholbare 45°- und 90°-Schnitte mit gratfreien Kanten und unterstützt sowohl den unabhängigen Einzelkopf- als auch den Doppelkopf-Synchronbetrieb für maximale Produktivität. Die Marke Lebulang stellt hochwertige Maschinen her.

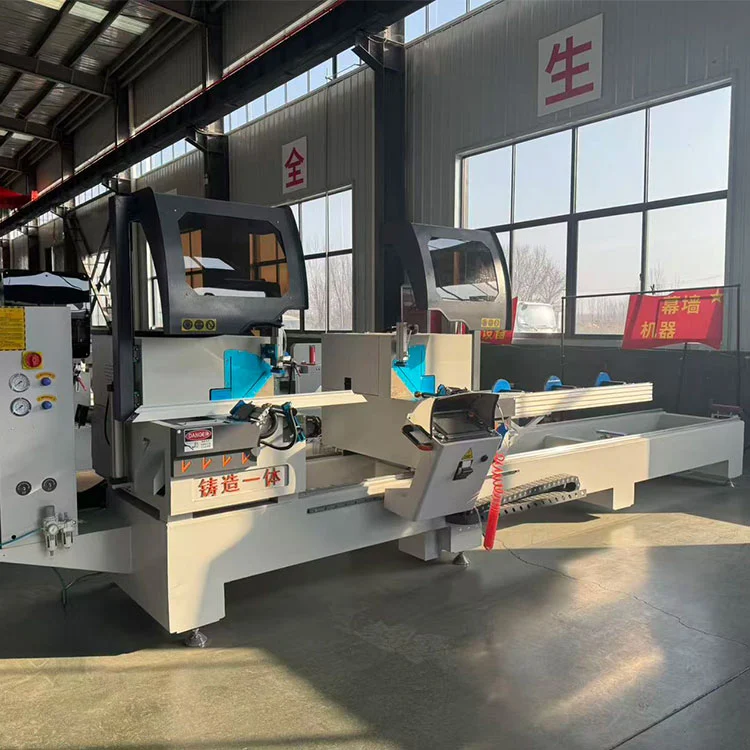

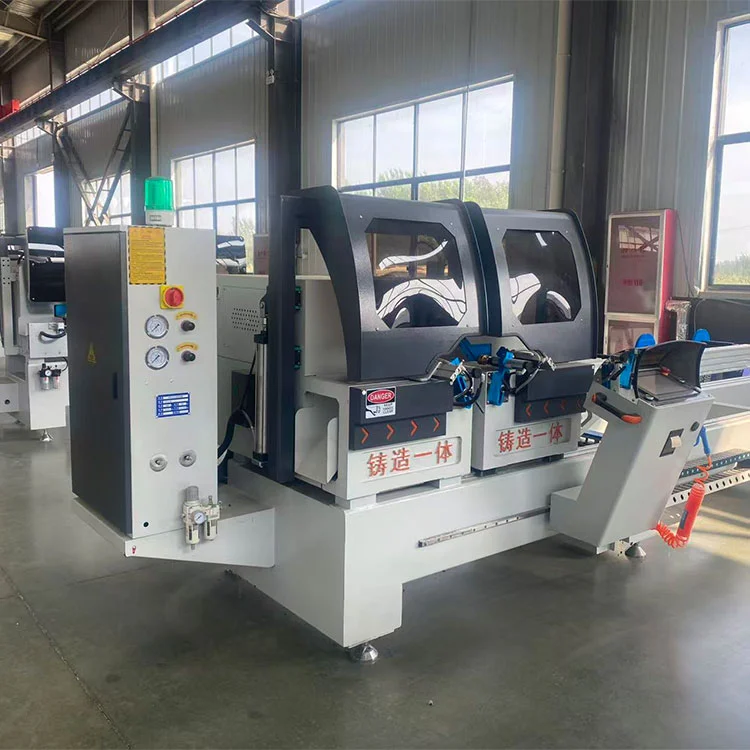

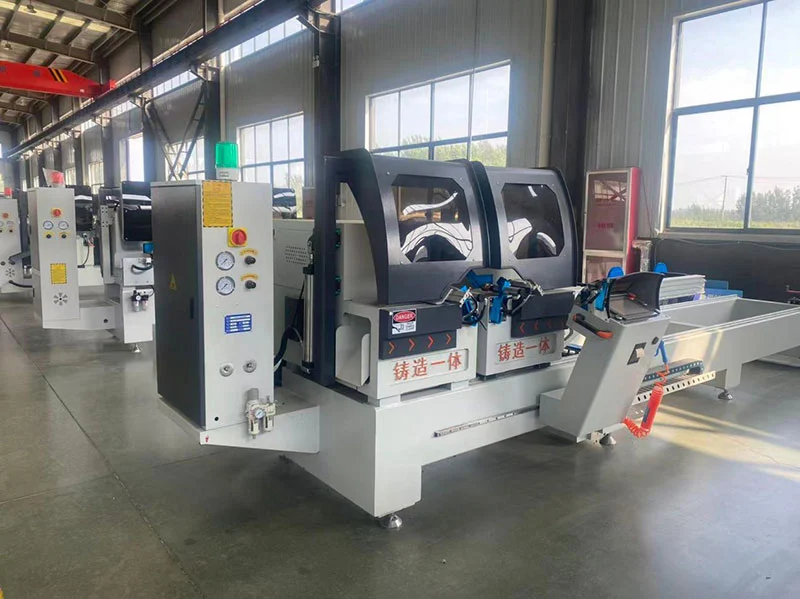

Diese Doppelgehrungssäge für die Fensterrahmenproduktion, die im chinesischen Werk von Lebulang Machine gebaut wurde, wo seit fast drei Jahrzehnten Aluminium- und PVC-Verarbeitungsgeräte hergestellt werden, schneidet Profile im 45°- und 90°-Winkel für die Herstellung von Fenstern, Türen und Vorhangfassaden. Es verarbeitet Aluminium-, PVC-, UPVC-, thermisch getrennte und Kupferstrangpressteile. Zwei Schneidköpfe – T1 fest und T2 motorisiert – sitzen auf einer gemeinsamen Präzisionsführungsschiene und können gleichzeitig arbeiten, wobei der rechte Kopf durch einen Servoantrieb zur Längenpositionierung bewegt wird.
Eine integrierte Gusswerkbank und direkt angeschlossene Spindelmotoren bilden die Kernstruktur. Jeder Sägekopf wird von einem 3-kW-Motor angetrieben, der ein hartmetallbestücktes Sägeblatt mit einem Durchmesser von 500 mm und 3000 U/min dreht. Pneumatikspanner fixieren das Werkstück, ein lufthydraulischer Dämpfungszylinder steuert den Vorschub. Der geschweißte Stahlrahmen und die Gusseisenbasis arbeiten mit HIWIN-Linearschienen und Schneider-Elektrokomponenten zusammen, um die wiederholte Genauigkeit bei festen Längen innerhalb von ±0,1 mm und die Schnittflächenrauheit bei Ra 12,5 µm zu halten. Die maximale Schnittlänge beträgt 5000 mm, mit einer Kurzschnittfunktion bis hinunter zu 200 mm. Bei 45° beträgt die Abschnittskapazität 150 × 170 mm; Bei 90° verarbeitet er 150 × 345 mm, darunter auch Vierkantrohre bis 150 × 200 mm.
Ein vollständig geschlossener Sicherheitsschutz, Not-Aus und Überlastschutz gehören zur Standardausstattung. Ein spezielles Späneabsaug- und Vakuumsystem fängt etwa 70 % des Schmutzes auf, und eine patentierte drehbare Hebehalterung verhindert ein Durchhängen des Profils in der Mitte der Spannweite. Der Datenimport kann über LAN, USB, Bluetooth oder manuelle Eingabe erfolgen, und das Steuerungssystem ist mit gängiger Optimierungssoftware verbunden. Ein Etikettendrucker und eine Fehlerverhinderungsfunktion, die den Schnitt blockiert, wenn ein Profil außerhalb der Toleranz liegt, sind ebenfalls integriert. Die Maschine wird mit einer dreiphasigen 380-V-Stromversorgung betrieben und benötigt einen Luftdruck von 0,6 bis 0,8 MPa.
Es gilt die CE-Zertifizierung und kundenspezifische OEM-Konfigurationen werden akzeptiert. Lebulang Machine liefert die Säge direkt ab Werk mit einem Design, das auf eine einfache tägliche Wartung abzielt. Eine Remote-Installationsanleitung wird ohne zusätzliche Kosten bereitgestellt.
Eigenschaften der 45- und 90-Grad-Doppelgehrungssäge für Aluminium- und PVC-Fenster:
- A. Schneiden von industriellen Aluminiumprofilen, PVC-Profilen, Aluminiumtüren und -fenstern sowie Vorhangfassadenmaterialien.
- B. Betrieb ohne Fachkräfte, Lösung der Rekrutierungsschwierigkeiten in der Fabrik
- C. Etikettendruckfunktion,
- D. Fehlerverhinderungsfunktion: Profilfehler außerhalb des Bereichs ohne Schneiden.
- e. Hochpräzise, integrierte Gusswerkbank, integrierte Spindel mit direkt angeschlossenem Motor,
- F. Luft-Flüssigkeits-Dämpfungszylinder, T1-, T2-Köpfe befinden sich auf der integrierten Führungsschiene.
- G. Unterstützt mehrere Datenimportmodi: Internet, LAN, U-Disk, Bluetooth, manuelle Eingabe usw.
- H. Kann das marktübliche Daten-Docking von Optimierungssoftware realisieren.
- ich. Umweltschutzfunktion, einzigartige Spanentfernung, Staubsaugendesign, Staubsaugenrate von 70 %, saubere Stelle, Reduzierung der Reinigungshäufigkeit, Verbesserung der Arbeitseffizienz.
- J. Es ist mit einer patentierten drehbaren Hebehalterung ausgestattet, um Schnittfehler durch Durchhängen in der Mitte zu vermeiden, und mit einer beweglichen Profilhalterung.
- k. Die neueste Lichtbogenschneidetechnologie macht den Sägebereich sicherer, schneller und zuverlässiger.

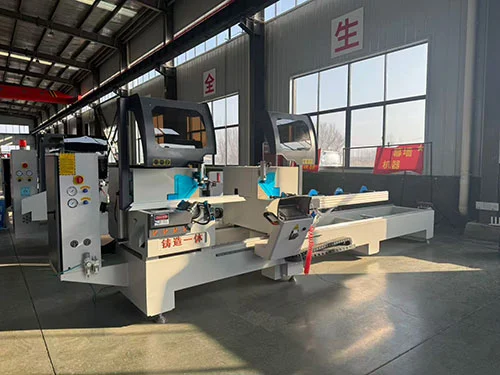

45- und 90-Grad-Doppelgehrungssäge für Aluminium- und PVC-Fenster
✅ Präzisionsschneiden mit zwei Winkeln
- • Automatisch einstellbare Winkel:45° / 90°(Zwischenwinkel optional)
- • ±0,1 mm Positionierungsgenauigkeit; saubere, dichte Gehrungsverbindungen für Rahmen
✅ Kompatibilität mit mehreren Materialien
- • SchnitteAluminium, PVC, UPVC, thermische Trennung, KupferProfile
- • Optimiert für Fenster-, Tür-, Vorhangfassaden- und Architekturprofile
✅ Doppelkopf mit hoher Effizienz
- • Zwei synchronisierte Köpfe; gleichzeitiges Schneiden an beiden Enden
- • Servoantrieb am rechten Kopf für schnelle und genaue Längenverstellung
- • 2-3x schneller als Einkopfsägen; Ideal für die Massenproduktion
✅ CNC-/digitale Steuerungsoptionen
- • Digitalanzeige: schnelle Längenablesung, einfache Bedienung
- • CNC-Upgrade: 10-Zoll-Touchscreen, Programmspeicher, USB-Import/Export
✅ Robuste und stabile Konstruktion
- • Robuster geschweißter Stahlrahmen + Gusseisensockel; minimale Vibration
- • Premium-Komponenten: HIWIN-Linearschienen, Schneider-Elektrogeräte, hartmetallbestückte Messer
✅ Sicher und benutzerfreundlich
- • Vollständig geschlossene Schutzhauben, Not-Aus, Überlastschutz
- • Automatischer Klingenrückzug; pneumatische Klemmung für sicheren Profilhalt
✅ CE-zertifiziert und zuverlässig
- • Entspricht den EU-Sicherheitsstandards; 24/7 Dauerbetrieb
- • 12–24 Monate Garantie; langfristige Ersatzteilversorgung
Technische Spezifikation
| Stromversorgung | 380 V 50 Hz |
| Sägekopfmotor | 2× 3KW/3000r/min |
| Arbeitsdruck | 0,6 ~ 0,8 MPa |
| Luftverbrauch | 60 l/min |
| Schnittlänge | Max. 5000 mm, min. 280 mm (Kurzschnittfunktion ist die kürzeste 200 mm) |
| Schnittbreite | Maximal 150 mm |
| Max. Schnittneigung | 45°150×170mm 90°150×345mm |
| Max. Schneiden von Vierkantrohren | 150×200mm |
| Schnittwinkel | 45 Grad 90 Grad |
| Vorschubgeschwindigkeit | Dauerbetrieb 0-4m/min |
| Sägeblattspezifikation | ø500 × ø30 × 4,4× Z120 |
| Dimension | 6550× 1300× 1800 mm |
| Gewicht | 2000 kg |
| Genauigkeit der wiederholten festen Länge | ≤ 0,1 mm |
| Zulässiger Schnittwinkel des Abschnitts | ± 3' |
| Ebenheit des Schnittprofils | ≤ 0,02 m |
| Rauheit des Schnittprofils | Ra12,5μm |
Schlüsselkomponenten

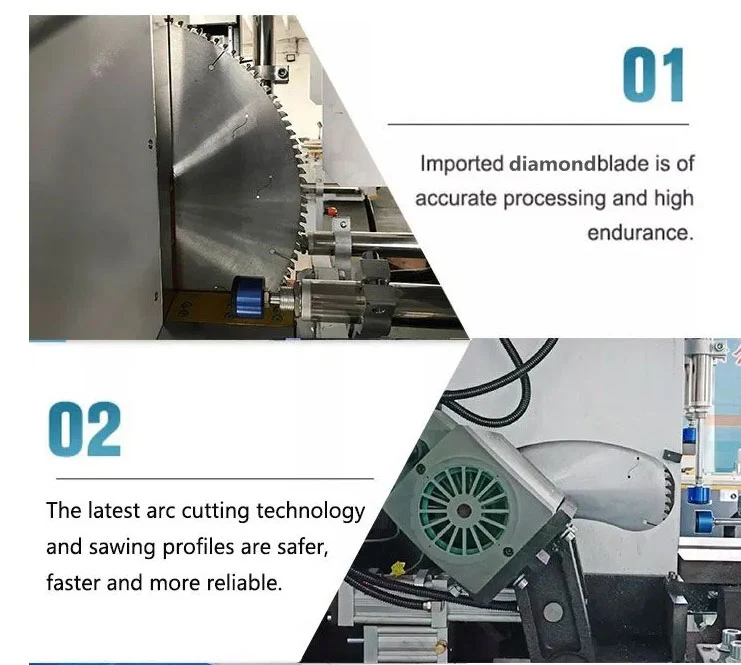

- Sägeblätter: Importierte Hartmetallklingen für glatte, gratfreie Schnitte

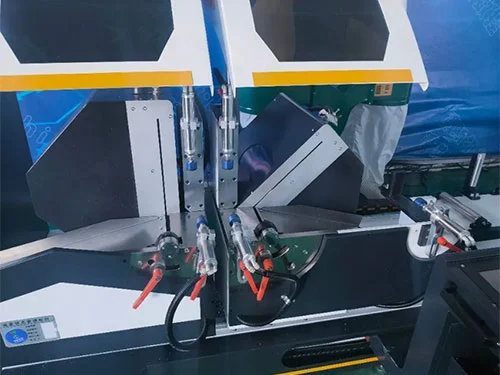

- Pneumatische Klemmen: Horizontale/vertikale Klemmen für festen Halt des Profils
- Linearschienen: Taiwan HIWIN Präzisionsschienen für reibungslose Bewegung
- Bedienfeld: Intuitives Digitaldisplay oder 10″ CNC-Touchscreen
- Sicherheitssystem: CE-konforme Schutzvorrichtungen, Not-Aus, Überlastschutz
Kundendienst
- Garantie: 1 Jahr (kostenlose Teile und technischer Support)
- Installation: Ingenieure stehen für Installation und Schulung im Ausland zur Verfügung
- Ersatzteile: Langfristige Lieferung zum Fabrikpreis
- Unterstützung: Technischer Online-Support rund um die Uhr (Videoanruf, Ferndiagnose)
