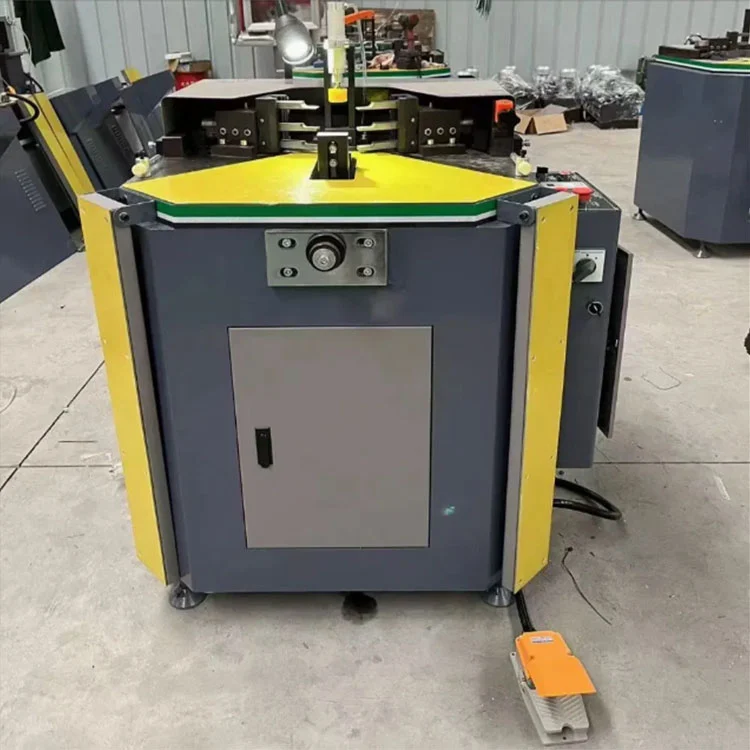

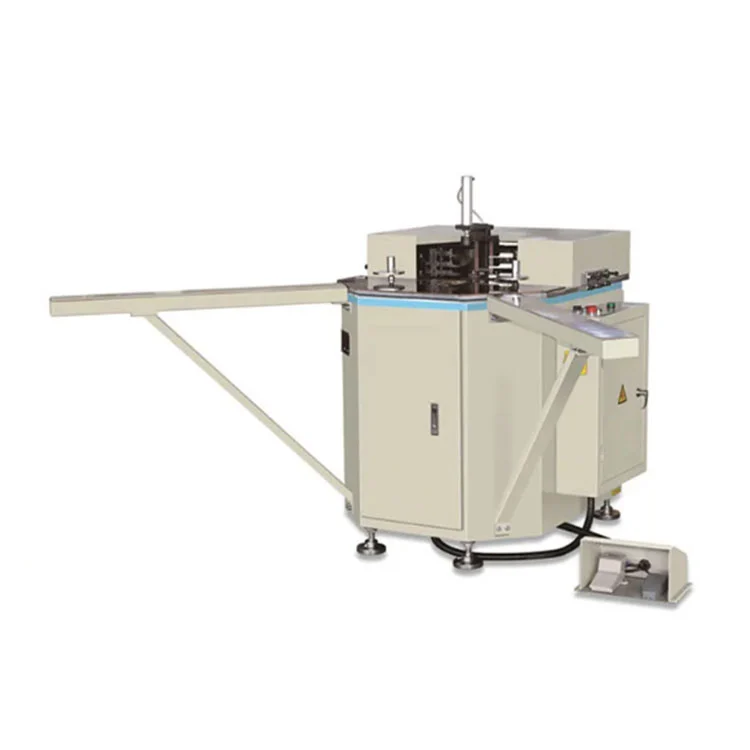

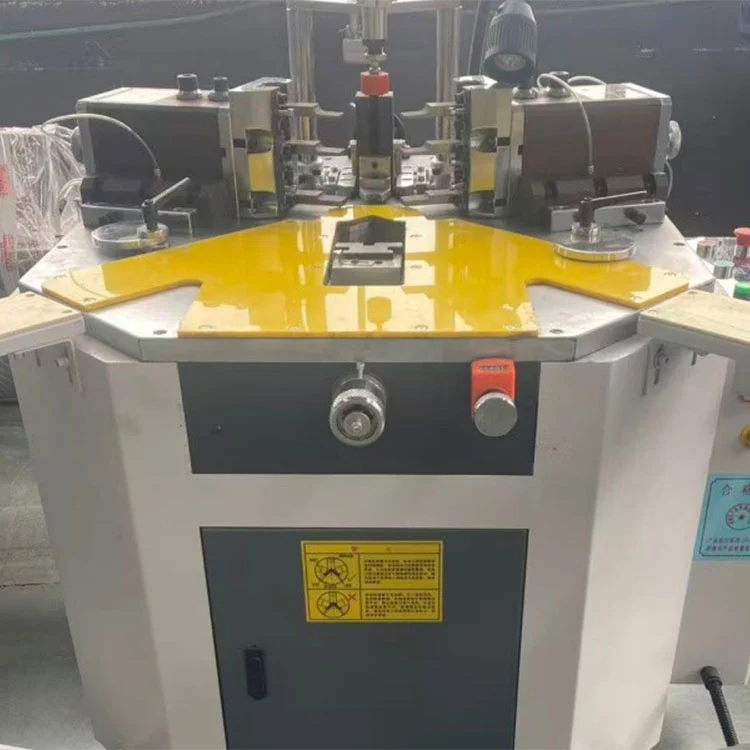

100 mm * 3500 mm zweiköpfige Aluminium-Fenstertür-Eckkombinationsmaschine
Die 100 mm * 3500 mm Zwei-Kopf-Aluminium-Fenster-Tür-Eckkombinationsmaschine der Marke Lebulang (auch Doppelkopf-Ecken-Crimpmaschine genannt) ist eine halbautomatische Hydraulikeinheit, die zum 90°-Ecken-Crimpen von Aluminiumprofilen in der Fenster- und Türenproduktion entwickelt wurde. Es fertigt zwei Ecken in einem Zyklus, unterstützt Profilbreiten von bis zu 100 mm und eine maximale Rahmenlänge von 3500 mm, ideal für die mittlere bis große Serienfertigung von hochfesten Aluminiumrahmen. Unsere Fabrik befindet sich in China.
Diese Doppelkopf-Hydraulikeinheit wurde für die 90°-Eckenkantung von Fenster- und Türrahmen aus Aluminium entwickelt und fertigt zwei Ecken in einem einzigen Zyklus an. Die Profilbreitenkapazität erreicht 100 mm und die maximale Rahmenlänge beträgt 3500 mm. Die minimale Rahmengröße beträgt 450 × 450 mm und deckt sowohl Standard- als auch mittelgroße Baugruppen ab.
Das Hydrauliksystem liefert einen Nenndruck zwischen 15 und 18 MPa und sorgt so für eine konstante Presskraft für dichte, spaltfreie Eckverbindungen. Zwei Köpfe arbeiten gleichzeitig, was die Zykluszeit im Vergleich zu Einkopf-Alternativen verkürzt. Vor Beginn des Crimpens greifen pneumatische Klemmen ein und erzeugen eine Vorspannung, die das Profil an Ort und Stelle hält und dabei hilft, Verformungen während des Verbindungsvorgangs zu vermeiden.

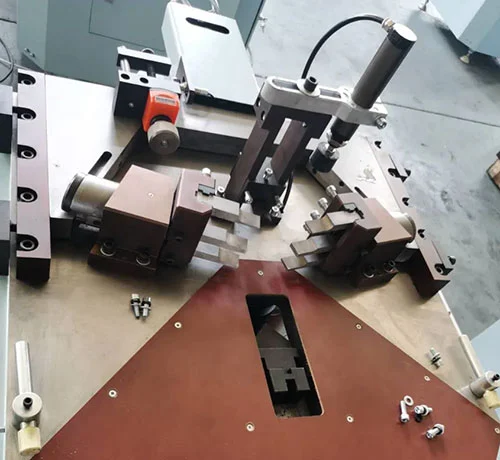

Positionierungs- und Werkzeugeinstellungen erfolgen mechanisch. Innere und äußere Positionierungsblöcke verschieben sich vertikal und die Crimpmesser können von vorne nach hinten sowie von links nach rechts neu positioniert werden. Dieser Bewegungsbereich ermöglicht es der Maschine, sich an unterschiedliche Profilquerschnitte anzupassen, ohne dass für jede Form ein eigenes Werkzeug erforderlich ist. Linearführungen tragen die beweglichen Baugruppen und halten die Eckenkombinationsgenauigkeit innerhalb von ±0,1 mm und den Nahtfehler unter 0,15 mm.
Das Gerät wird mit einer 380-V-Drehstromversorgung betrieben und verbraucht 1,5 kW. Ein 20-Liter-Hydrauliköltank unterstützt den Crimpkreislauf und der Arbeitsluftdruck bleibt zwischen 0,5 und 0,8 MPa. Zu den typischen Anwendungen gehören Flügel-, Schiebe- und thermisch getrennte Fensterrahmen, die Montage von Aluminium-Türpaneelen und die 90°-Pfosten- oder Riegelverbindung bei der Herstellung von Vorhangfassaden. Die Maschinengrundfläche beträgt 1200 × 1100 × 1300 mm.
Lebulang Machine, das in seinem Werk in China seit fast 30 Jahren Geräte zur Bearbeitung von Aluminiumprofilen herstellt, liefert diese Eckkombinationsmaschine mit CE-Zertifizierung. Kundenspezifische OEM-Konfigurationen sind verfügbar und die Ausrüstung wird direkt ab Werk bereitgestellt. Das Design ist auf eine unkomplizierte tägliche Wartung ausgelegt und eine Ferninstallationsanleitung ist ohne Aufpreis im Lieferumfang enthalten.
100 mm * 3500 mm zweiköpfige Aluminium-Fenstertür-Eckkombinationsmaschine
- Gleichzeitiges Crimpen mit zwei KöpfenOne-Shot-Abschluss vonzwei 90°-Ecken; 2-fache Effizienz im Vergleich zu Einkopfmaschinen, perfekt für die Massenproduktion.
- ✅ 100 mm × 3500 mm großes FassungsvermögenMaximale Profilbreite100mm, maximale Rahmenlänge3500 mm; Mindestrahmengröße450×450mm, passend für Standard- und übergroße Aluminiumrahmen.
- ✅ HochleistungshydrauliksystemNenndruck15–18 MPa, starke Crimpkraft sorgt für stabile, spaltfreie Eckverbindungen.

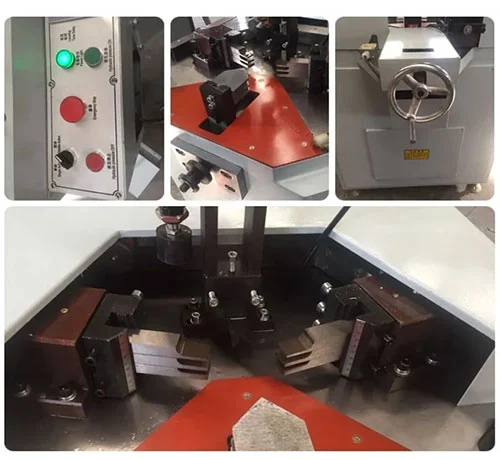

- ✅ Präzise einstellbare PositionierungInnere/äußere Positionierungsblöckenach oben/unten verstellbar; Crimpmesservorne/hinten, links/rechts verstellbarfür verschiedene Profilabschnitte.
- ✅ Pneumatische Klemmung und VorspannungSelbstklemmung mit Vorspannung verhindert Profilverformung; sorgt für genaue 90°-Winkel und dichte Nähte.
- ✅ Hochpräzise LinearführungenSanfte, stabile Bewegung; Eckkombinationsgenauigkeit±0,1 mm, gleichbleibende diagonale Präzision.

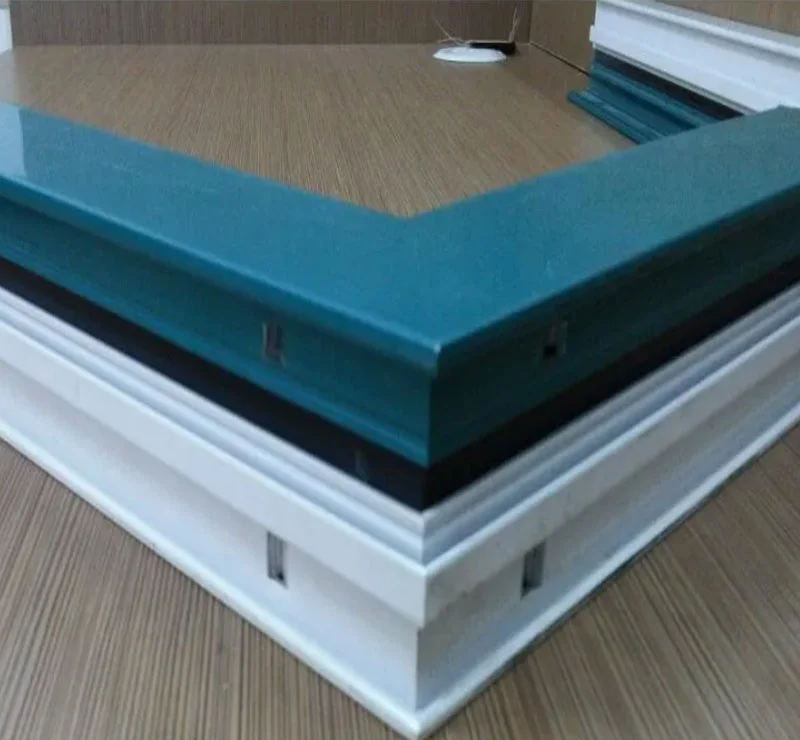

100 mm * 3500 mm Zwei-Kopf-Aluminium-Fenstertür-Eckkombinationsmaschine, Arbeitsproben der Fenstermaschine-Eckkombinationsmaschine für Aluminium-Fenstertüren
Technische Spezifikationen
| Stromspannung | 380V/50HZ |
| Leistung | 1,5 kW |
| Fassungsvermögen des Öltanks | 20L |
| Profilbreite | 90mm |
| Nennöldruck | 15 MPa |
| Luftdruck | 0,5–0,8 MPa |
| Nahtfehler | <0,15 mm |
| Dimension | 1200x1100x1300mm |
Anwendungsszenarien
Herstellung von Aluminiumfenstern
Eckenfalzung von Flügel-, Schiebe- und thermisch getrennten Fensterrahmen.
Herstellung von Aluminiumtüren
Eingang, Balkon und Türrahmen aus feuerfestem Aluminium.
Vorhangfassaden- und Fassadenprofile
Pfosten-, Riegel- und Außenpaneel-90°-Eckkombination.
Mittlere und große Fabriken
Kostengünstig für die Massenproduktion mit hohen Produktionsanforderungen.
FAQ
F: Können die CNC-Geräte von Zhonglin unterschiedliche Anforderungen erfüllen (z. B. Tür-/Fensterrahmen und Aluminium-Vorhangfassadenprofile)?
A: Ja. Wir bieten intelligente Türen/Fenster, Aluminiumfassaden/industrielle Aluminiumausrüstung und maßgeschneiderte Lösungen. Die G20/G50-Workstation übernimmt den kompletten Tür-/Fensterprozess; Die ZLSJ-HCNC-Säge schneidet Vorhangfassadenprofile (45°-135°). Wir passen die Ausrüstung an Ihren Prozess an.
F: Sind Sie besorgt über den komplexen Betrieb und den Bedarf an vielen Fachkräften nach dem Kauf? Was ist Jinans Lösung?
A: Unser Hersteller senkt die Schwellenwerte durch Design und Service. Die Ausrüstung verfügt über einen „narrensicheren Betrieb“ (automatische Datenidentität, keine komplexe Programmierung). Wir bieten kostenlose Schulungen, Installationsanleitungen und Fernservice an, um die Abhängigkeit von Fachkräften zu verringern.
F: Wie sieht es mit der Verarbeitungsgenauigkeit und -stabilität Ihrer Ausrüstung aus (entscheidend für unsere Produktqualität und -effizienz)?
A: Wir folgen „Genauigkeit, Zuverlässigkeit, Professionalität“. Hardware: Über 100 High-End-Maschinen (z. B. Bearbeitungszentren) und Kernteile von Top-Marken (HIWIN, Schnider); Einige Geräte verfügen über eine Wiederholungspositionierung von ±0,02 mm, eine Schnittgenauigkeit von ±0,1 mm und eine Fräsgenauigkeit von ±0,05 mm. Prozesse: Diamantwerkzeuge, Servosysteme, Gussstrukturen und automatische Laserleistungsanpassung. All das vermeidet Nacharbeiten, sorgt für stabile Qualität und steigert die Effizienz.
