3+1-Achsen-CNC-Aluminium-Schaftfräsmaschine für thermisch getrennte Fensterpfosten

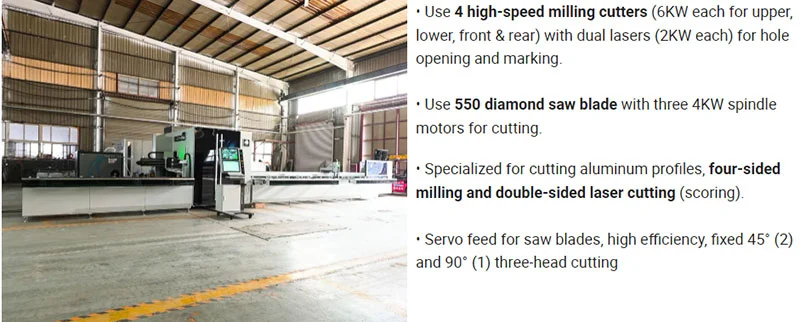

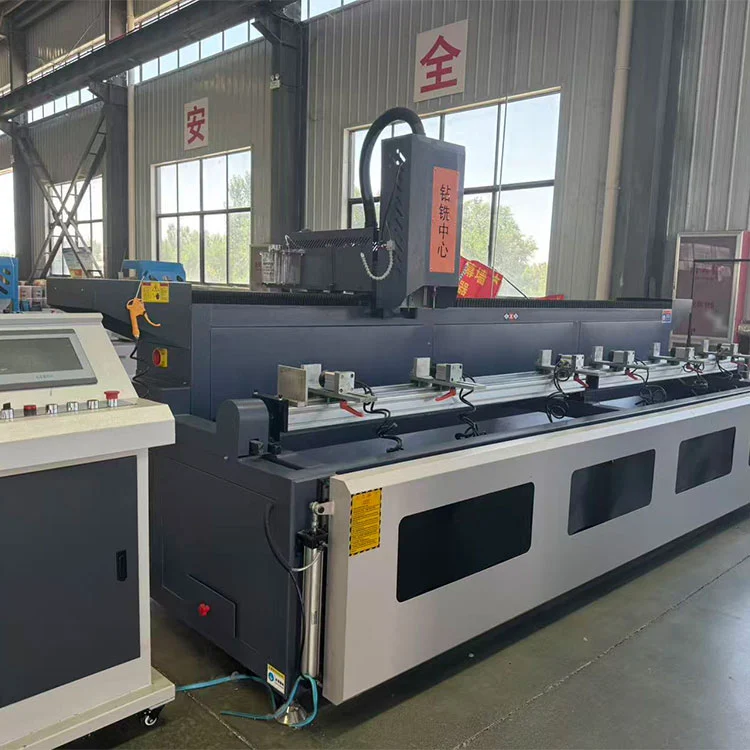

G50 CNC-Bearbeitungszentrum für die Herstellung von 6,8 m langen Aluminiumprofilen. Ausgestattet mit 18-Achsen-Servo, 3-Kopf-90°- und 45°-Schneiden, 4-Seiten-Fräsen, zwei 2-kW-Lasern. Verarbeitet thermisch getrennte Profile mit einer Genauigkeit von ±0,1 mm, 60 % höhere Arbeitseffizienz.

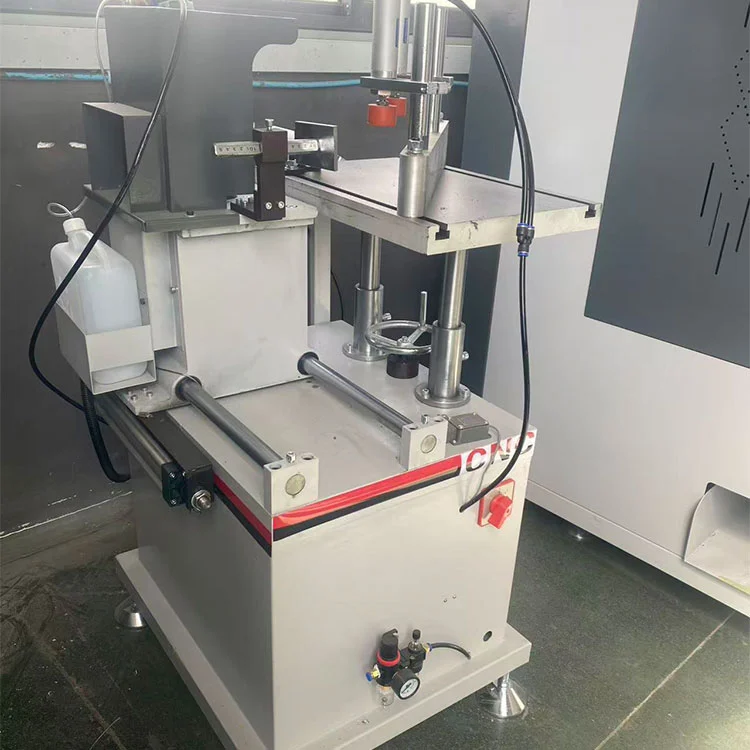

Die 3+1-Achsen-CNC-Schaftfräsmaschine ist für die Endenbearbeitung von Fensterpfosten, Riegeln und Rahmenprofilen aus thermisch getrenntem Aluminium konzipiert. Es kombiniert Festwinkelschneiden bei +45°, 90° und -45° mit Diamantsägeblättern mit Doppellaser-Bohren und Anreißen auf Vorder- und Rückseite. An vier Seiten (vorne, hinten, oben und unten) positionierte Elektrospindeln erledigen Bohr- und Fräsarbeiten in einem einzigen Aufspannzyklus. Zu den üblichen Anwendungen gehören das Schneiden von Zapfen und Nuten, die Bearbeitung von Stufenflächen, das Anfasen und die Kerbbearbeitung für großvolumige Produktionslinien für Aluminiumtüren und -fenster.

Die Maschine wird mit 380-V-Drehstrom und einer Gesamtleistung von 4 kW betrieben, einschließlich einer 3-kW-Spindel mit 2800 U/min. Die Durchmesser der Diamantscheiben reichen von φ230 bis φ300 mm und die maximale Frästiefe beträgt 70 mm. Die bearbeitbaren Profilabmessungen betragen bis zu 120 mm Breite und 150 mm Höhe. Die Gesamtgrundfläche der Maschine beträgt 1500 × 800 × 1400 mm, bei einem Gewicht von ca. 400 kg. Der Arbeitsluftdruck wird zwischen 0,5 und 0,8 MPa gehalten.

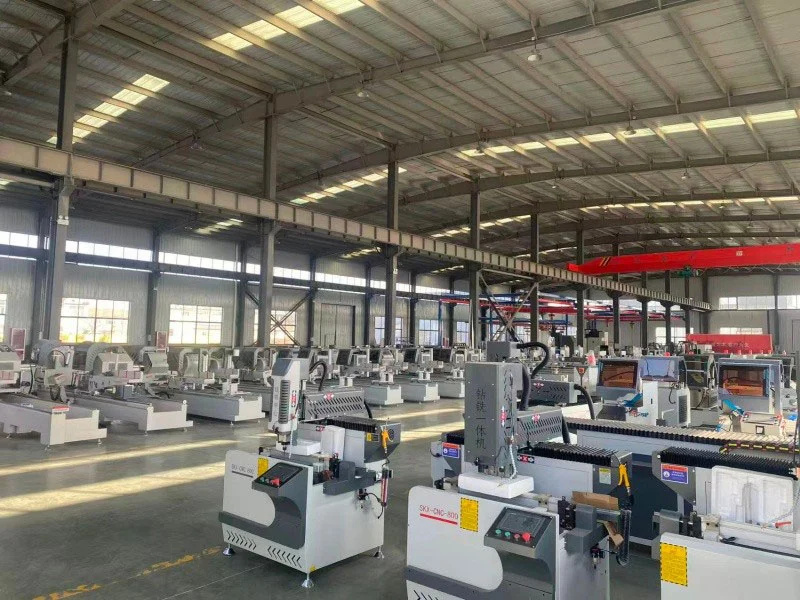

Lebulang Machine, ein in China ansässiger Hersteller mit fast 30 Jahren Fabrikerfahrung in der Verarbeitung von Aluminiumprofilen, produziert diesen Schaftfräser. CE- und ISO-Zertifizierung ist verfügbar. Benutzerdefinierte OEM-Konfigurationen werden unterstützt und die Ausrüstung wird direkt ab Werk geliefert. Das Design legt großen Wert auf einfache Wartung und eine Ferninstallationsanleitung wird ohne zusätzliche Kosten bereitgestellt.

3+1-Achsen-CNC-Aluminium-Schaftfräsmaschine für thermisch getrennte Fensterpfosten

Merkmale

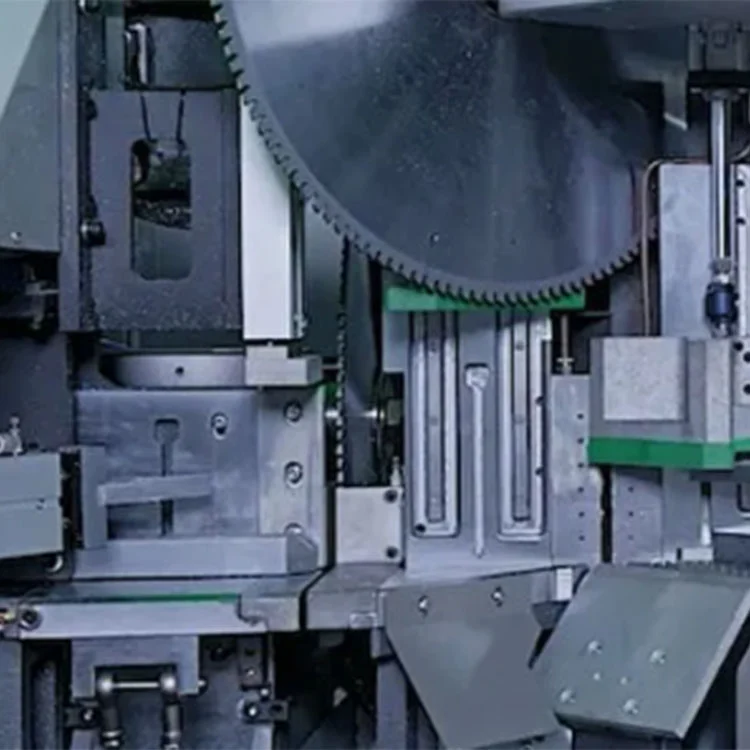

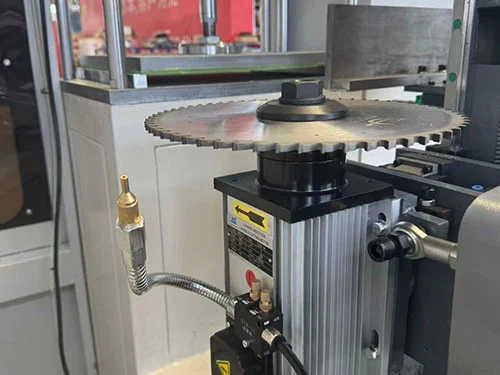

• Festwinkelschneiden mit Diamantsägeblättern bei +45°, 90° und -45°
• Doppellaser-Bohren und Ritzen vorne und hinten

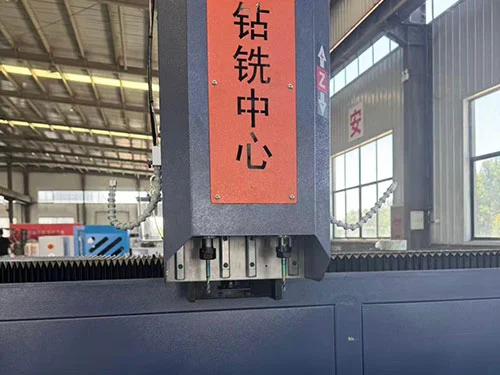

• Bohren und Fräsen mit elektrischer Spindel vorne, hinten, oben und unten

Anwendungen

• Fenster aus thermisch getrenntem AluminiumPfosten-/Riegel-Endfräsen
• Rahmen- und FlügelprofilZapfen- und Nutschneiden
• Stufenflächen-, Fasen- und Kerbbearbeitung
• Hochvolumige Produktionslinien für Aluminiumtüren und -fenster

Technische Spezifikationen

• Stromversorgung: 380 V / 50 Hz / 3 Ph (anpassbar)
• Gesamtleistung: 4 kW (3 kW Spindel + Servoantriebe)
• Spindelgeschwindigkeit: 2800 U/min
• Fräserdurchmesser: φ230–φ300 mm (Diamantklinge)
• Arbeitsluftdruck: 0,5–0,8 MPa
• Maximale Frästiefe: 70 mm
• Maximale Profilgröße: Breite ≤120 mm, Höhe ≤150 mm
• Maschinenabmessungen: 1500 × 800 × 1400 mm
• Gewicht: ≈ 400 kg
• Zertifizierung: CE/ISO optional

Warum sollten Sie sich für unseren 3+1-Achsen-Endfräser entscheiden?

• Hergestellt in China, Direktpreis ab Werk-- Keine Zwischenhändler, zuverlässige Qualität, 2 Jahre Garantie.
• Schnelle Lieferung und umfassender Support- Technischer Online-Support, Videoschulung, Ersatzteilversorgung.
• Kostengünstige Alternative zu 4+2 Maschinen-- Ideal fürProduktion mittlerer Stückzahlenmit geringeren Investitionen.

3+1-Achsen-CNC-Aluminium-Schaftfräsmaschine – Ihre zuverlässige Wahl für die thermische Trennung von Fensterpfosten.
