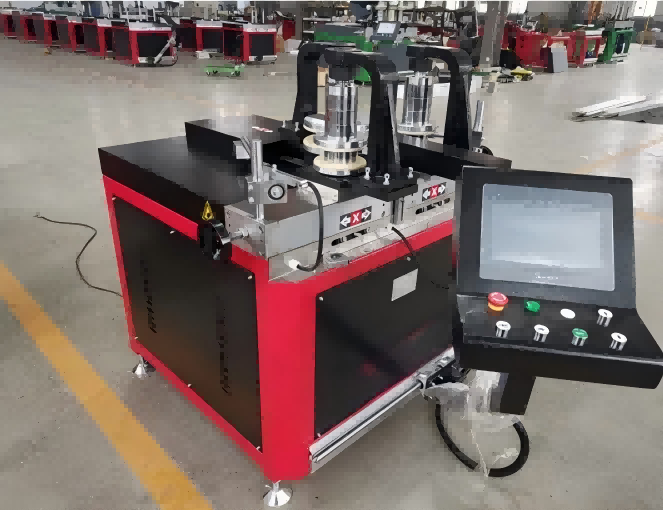

Hochpräzise CNC-Profilbiegemaschine für Aluminium und PVC

Diese CNC-Profilbiegemaschine für Aluminium und PVC wurde speziell für die Herstellung von Architekturprofilen entwickelt, darunter Vorhangfassaden, Fassaden, Bogenfenster und PVC-Fensterrahmen. Ausgestattet mit einem synchronisierten 3-Rollen-Biegesystem und einer servogesteuerten Steuerung liefert es glatte, verzerrungsfreie Kurven mit einer Genauigkeit von ±0,5 mm. Die Maschine ist sowohl mit Aluminium-Strangpressprofilen als auch mit PVC/UPVC-Profilen kompatibel und unterstützt das Biegen mit mehreren Radien in einer einzigen Aufspannung, wodurch die Produktionseffizienz erheblich verbessert und gleichzeitig Materialverschwendung reduziert wird. CE-zertifiziert und vollständig anpassbar, ist es die ideale Lösung für moderne architektonische Biegeanwendungen.

• Multimaterialkompatibilität:DerCNC-Aluminium-PVC-Profilbiegemaschinebiegt Aluminium-, PVC-, UPVC-, thermisch getrennte, Edelstahl- und Kupferprofile. Werkzeugsätze können geändert werden, um unterschiedliche Materialqualitäten und -querschnitte innerhalb der Maschinenkapazität zu berücksichtigen.
• 3-Achsen-CNC-Positionierung:Servomotoren auf der X-, Y- und Z-Achse werden über eine CNC-Steuerung mit einem 10-Zoll-Touchscreen angetrieben. Die Positionierungsgenauigkeit beträgt ±0,02 mm. Bediener programmieren Formen mit mehreren Radien, Bögen und zusammengesetzte Kurven direkt auf der Schnittstelle oder importieren Daten über USB.
• Hydraulische Schuboptionen:Es werden drei Hydraulikstationskonfigurationen angeboten – 20 Tonnen, 25 Tonnen und 40 Tonnen –, die je nach Profilmaterial, Wandstärke und erforderlichem Biegeradius ausgewählt werden. Die Hydraulikpumpe arbeitet im Vergleich zu Standard-Industriegeräten geräuschärmer.
• Biegeformbereich:Die Maschine produziert C-Form, U-Form, S-Form, Vollkreis, Ellipse, Kombinationen mit mehreren Radien und kundenspezifische Bögen. Formbänder und Rollenformen können für eine optimale Biegequalität individuell an den Profilquerschnitt angepasst werden.

Wie es funktioniert

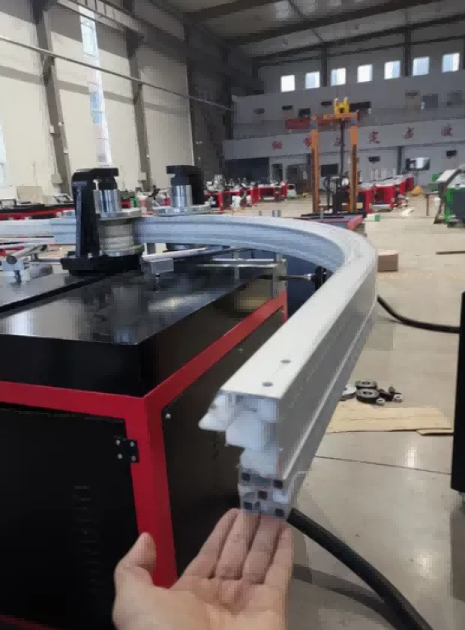

Profil wird geladen

Aluminium- oder PVC-Profile werden in die Vorschubführung eingelegt und festgeklemmt, um ein Verrutschen oder Verdrehen während des Biegevorgangs zu verhindern.

2. Synchronisiertes Biegen mit 3 Rollen

Die Maschine verwendet drei Präzisionswalzen:

Oberwalze – treibt das Profil nach vorne

Zwei Seitenrollen – bewegen sich entlang CNC-gesteuerter Bahnen, um einen gleichmäßigen Druck auszuüben

Diese synchronisierte Bewegung gewährleistet eine gleichmäßige Lichtbogenbildung ohne Oberflächenbeschädigung oder Verformung.

3. Servogetriebene Präzision

Servomotoren steuern die Rollenpositionierung in Echtzeit und sorgen so für genaue Rückmeldung und wiederholbare Biegeleistung. Das CNC-System gleicht Materialrückfederungen automatisch aus.

4. Multi-Radius-Programmierung

Bediener können mehrere Biegeradien, Bogensegmente und Vollkreise direkt aus CAD-Zeichnungen programmieren. Die Maschine führt komplexe Kurven ohne manuellen Eingriff aus.

5. Kontinuierliche Produktion

Sobald das Programm eingestellt ist, wiederholt die Maschine den Biegezyklus mit hoher Konsistenz, sodass sie sowohl für die Massenproduktion als auch für maßgeschneiderte Architekturprojekte geeignet ist.

Prozessablauf:

Profil laden → CNC-Programmeingabe → 3-Rollen-Synchronisierung → Servopositionierung → Biegen mit mehreren Radien → Fertiges gebogenes Profil

Schlüsselkomponenten

CNC-Steuerung:10-Zoll-Touchscreen mit Benutzeroberfläche zum Programmieren von Biegewinkeln, Radien und Sequenzen mit mehreren Radien. Der USB-Anschluss unterstützt den Import und Export von Programmen. Die Steuerung verwaltet die Achsbewegung, den Hydraulikdruck und die Zykluszeit.

Hydraulikstation:Erhältlich in 20-Tonnen-, 25-Tonnen- und 40-Tonnen-Konfigurationen. Verwendet eine importierte Ölpumpe, die für eine stabile Druckabgabe und einen leisen Betrieb ausgewählt wurde. Der Hydraulikkreislauf umfasst ein Druckbegrenzungsventil und einen Filter.

Rollenformen:Hergestellt aus gehärtetem Stahl mit optionaler PU-Beschichtung. Die Beschichtung verhindert Kratzer oder Markierungen auf beschichteten, eloxierten oder lackierten Profiloberflächen. Formsätze sind für unterschiedliche Profilquerschnitte austauschbar.

Übertragung:Taiwan HIWIN-Linearführungsschienen tragen die beweglichen Achsen. Präzisionsgetriebe und Servomotoren sorgen für die Positionierungsgenauigkeit für die X-, Y- und Z-Bewegungen.

Anwendungen

• Biegen von Vorhangfassadenprofilen

  Gebogene Rahmen für architektonische Fassaden

  Bogenfenster- und Türprofile

  Biegen von PVC-Fenster- und Türrahmen

  Biegen von Aluminiumverkleidungen und Zierleisten

  Dekorative Innenprofile




Hersteller & Garantie

Shandong Lebulang Precision Machinery Co., Ltd., firmierend als Lebulang Machine, stellt seit 1996 in seinem Werk in Jinan, China, Aluminium- und PVC-Verarbeitungsgeräte herCNC-Aluminium-PVC-Profilbiegemaschinewird direkt ab Werk mit CE- und ISO-Zertifizierung geliefert. Für die Hauptstruktur gilt eine einjährige Garantie. Technischer Fernsupport, Installationsvideos und ein englisches Handbuch werden ohne zusätzliche Kosten bereitgestellt. Installation und Schulung vor Ort können separat vereinbart werden. Ersatzteile wie Walzenformen, Formbänder und Hydraulikdichtungen sind auf Lager. Maschinenfarbe, Branding und Verpackung können im Rahmen von OEM- und ODM-Vereinbarungen angepasst werden.

FAQ

1. Sind Sie eine Fabrik oder ein Handelsunternehmen?

Wir sind ein Hersteller mit eigener Produktionsstätte in Jinan, China, die seit 1996 besteht.

2. Wie lange gilt die Gerätegarantie?

Ein Jahr für die Hauptstruktur, ausgenommen normale Verschleißteile wie Walzenformen und Formbänder.

3. Wie kann ein Kundendienst bereitgestellt werden?

Es werden Fernvideoanleitung, technischer Online-Support und kostenloser Ersatz defekter Teile innerhalb der Garantiezeit bereitgestellt. Installation, Inbetriebnahme und Schulung vor Ort können gegen Aufpreis arrangiert werden.

4. Wie lange ist die Lieferzeit?

Standardmaschinen werden innerhalb von 10 bis 20 Werktagen nach Eingang der Anzahlung versendet.

5. Welche anderen Maschinen verkaufen Sie?

Aluminium-Schneidemaschinen, Aluminium-Ecken-Crimpmaschinen, PVC-Schweißmaschinen, CNC-Bohr- und Fräsmaschinen sowie komplette Produktionslinien für Türen und Fenster.

6. Kann die Maschine thermisch getrennte Profile biegen?

Ja. Mit den entsprechenden Formbändern und Rollenformen kann die Maschine thermisch getrennte Aluminiumprofile biegen und gleichzeitig die Integrität des Isolierstreifens bewahren.
