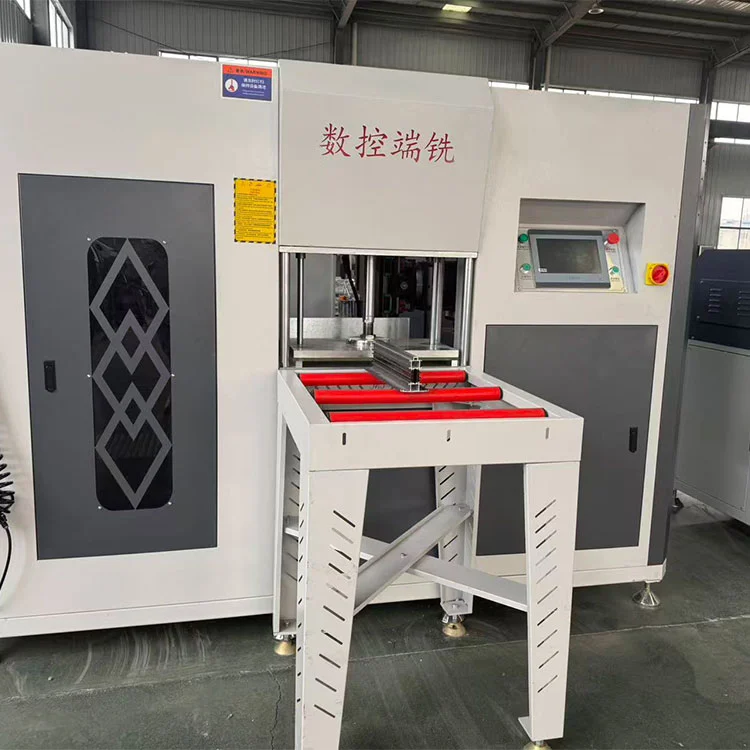

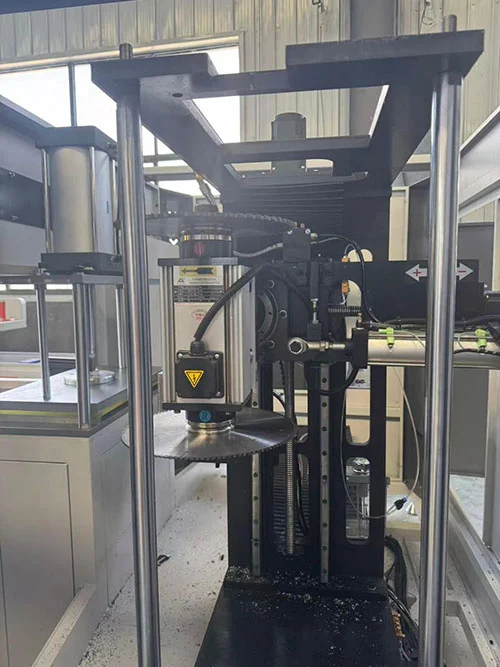

Mehrwinkel-3+2-Endfräser für Aluminiumpfosten in Sonderform
Der Mehrwinkel-3+2-Achsen-CNC-Endfräser wurde für komplexe, nicht standardmäßige Aluminiumpfosten, Riegel und Rahmenprofile entwickelt – insbesondere für Aluminiumprofile mit thermischer Trennung, Systemfenster und Vorhangfassaden. Durch die Kombination von 3 linearen Servoachsen (X/Y/Z) + 2 Drehachsen (Spindelneigung + -drehung) ermöglicht der Mehrwinkel-3+2-Endfräser für Sonderform-Aluminium-Mulion echtes Mehrwinkelfräsen (45° bis +45°) in einer Aufspannung für Sonderformen, die mit Standard-3+1-Maschinen nicht möglich sind. Die Marke Lebulang Lebulang ist ein chinesischer Maschinenhersteller in China. Dual Cut 4+2 Axis End Miller Thermal Break Aluminium-Produktionslinie
Dieser Mehrwinkelfräser mit 3+2 Enden für Aluminiumpfosten in Sonderform wird von Lebulang Machine hergestellt, einem in China ansässigen Hersteller mit fast 30 Jahren Fabrikerfahrung in der Fenster- und Türbearbeitungsausrüstung. Es wurde speziell für unregelmäßige, gebogene und mehrwinklige Pfosten und Riegel aus Aluminium entwickelt, die in thermischen Trennsystemen, Systemfenstern und Vorhangfassaden zu finden sind. Die Maschine kombiniert drei servoangetriebene Linearachsen mit zwei Drehachsen, wodurch die Spindel um ±45° geneigt und zwischen 0° und 90° gedreht werden kann. Abgewinkelte Enden, Kerben, Zapfen und Nuten können in einer einzigen Aufspannung fertiggestellt werden, wodurch ein manuelles Nachfixieren entfällt und die Umrüstzeit verkürzt wird.

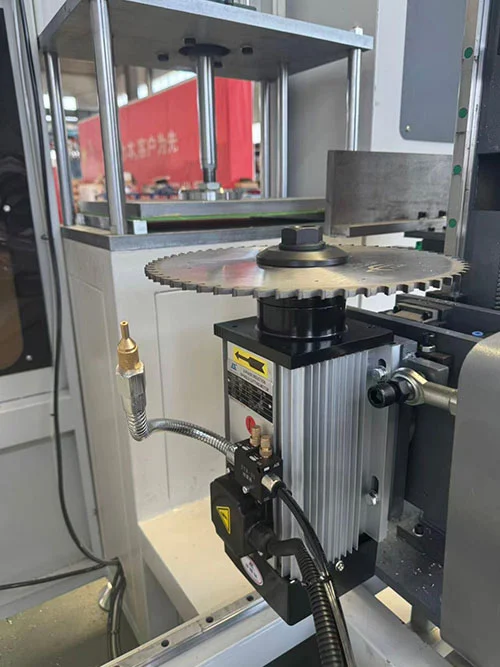

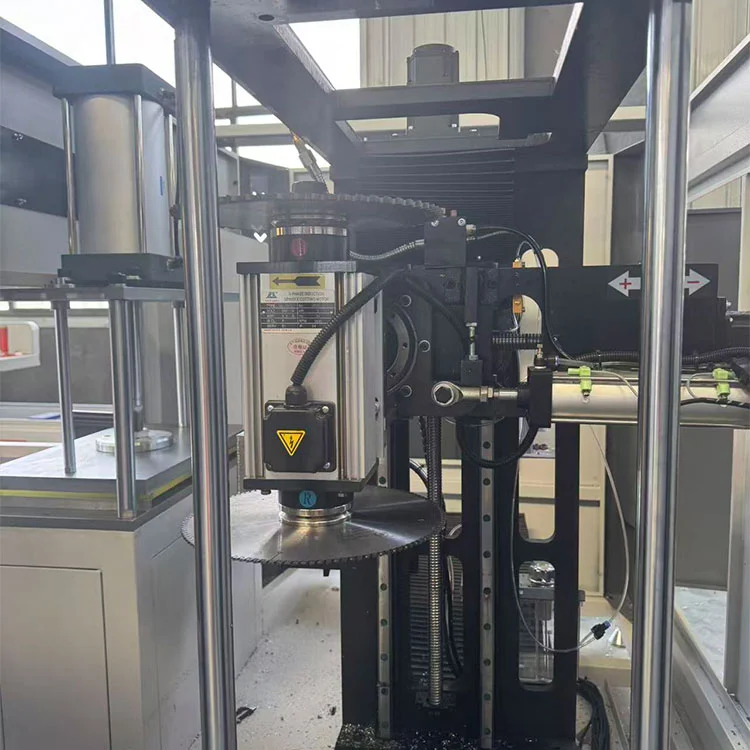

Eine 4-kW-Spindel mit hohem Drehmoment, die mit 2800 U/min läuft, nimmt Diamantfräser mit einem Durchmesser von 250 bis 300 mm auf. Der Gusseisenrahmen und das lineare Führungssystem sorgen bei Chargenläufen für eine Wiederholgenauigkeit von ±0,02 mm. Der Arbeitstisch bietet Platz für vier bis sechs Profile pro Zyklus und die CNC-Steuerung speichert über 100 voreingestellte Programme, was einen schnellen Wechsel zwischen verschiedenen Sonderformprofilen ermöglicht. Die Bedienung erfolgt über einen benutzerfreundlichen 10-Zoll-Touchscreen mit visueller Programmierung, wodurch der Schulungsaufwand minimal bleibt. Eine vollständig geschlossene Schutzvorrichtung, ein automatisches Schmiersystem und gummigeschützte Pneumatikklemmen tragen zu einem sicheren und wartungsarmen täglichen Betrieb bei.
CE- und ISO-zertifiziert. OEM- und kundenspezifische Konfigurationen werden unterstützt. Der Hersteller liefert diese Maschine direkt ab Werk, wobei der Schwerpunkt auf einfacher Wartbarkeit liegt, und bietet ohne zusätzliche Kosten eine Ferninstallationsanleitung.
Mehrwinkel-3+2-Endfräser für Aluminiumpfosten in Sonderform
- • 3+2-Achsen-Mehrwinkel-CNC-System3 Servo-Linearachsen für präzise Positionierung;2 Drehachsenaktivieren±45° Spindelneigung + 0°/90° Drehung. Verfahrenabgewinkelte Enden, Kerben, Zapfen und Rillenin einem Durchgang – kein manuelles Nachspannen.
- • Speziell für Aluminium optimierte FormEntwickelt fürunregelmäßige, gebogene und mehrwinklige Pfosten(Wärmetrennung, Systemfenster, Vorhangfassaden). Beseitigt die Notwendigkeit kundenspezifischer Schneidwerkzeuge; reduziert die Rüstzeit um 60 %.
- • Hochpräzise und robuste Konstruktion4-kW-Hochdrehmomentspindel (2800 U/min) mit Diamantfräsern;Gusseisenrahmen + Linearführungensicherstellen±0,02 mm Genauigkeitauch in der Serienproduktion.
- • Stapelverarbeitung und EffizienzBreiter Arbeitstisch4–6 Profilepro Zyklus;Vollständige Servosteuerung + voreingestellte Programmspeicherung (100+)ermöglicht einen schnellen Wechsel zwischen verschiedenen Sonderformen.

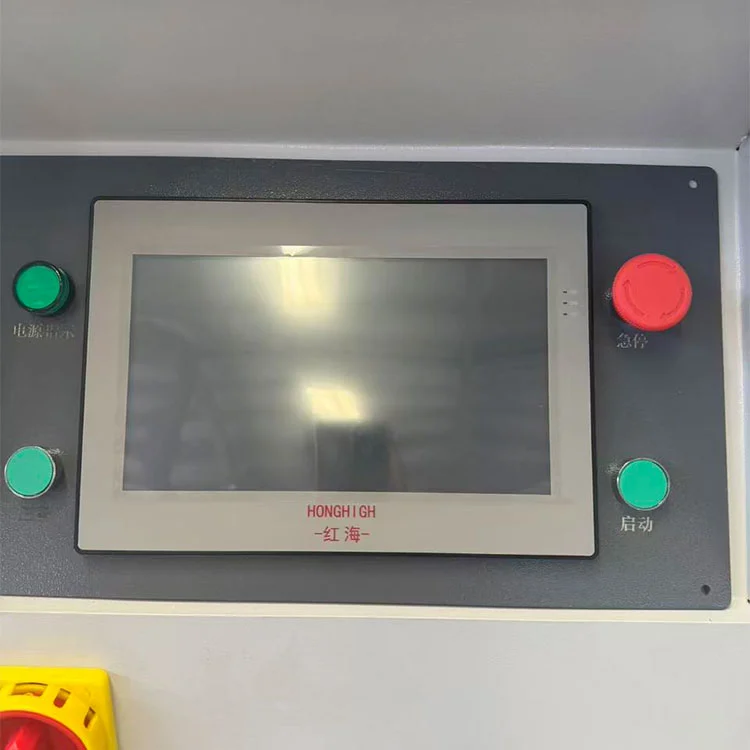

- • Benutzerfreundliche Bedienung10-Zoll-Touchscreen-CNC (Delta/ESTUN); Englisch/Chinesisch-Schnittstelle;einfacher G-Code oder visuelle Programmierung---minimale Schulung erforderlich.

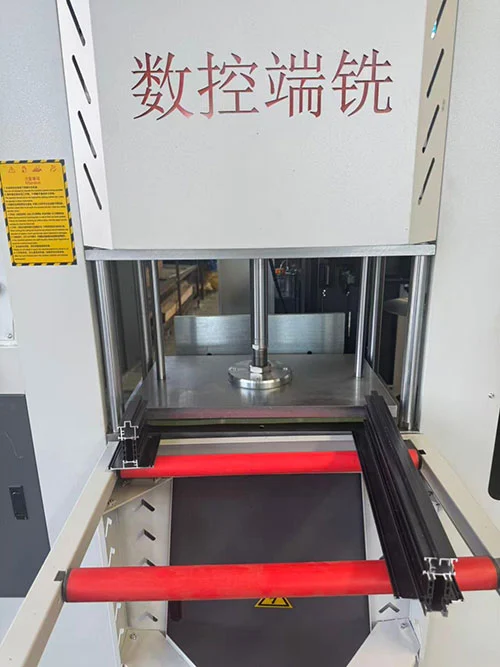

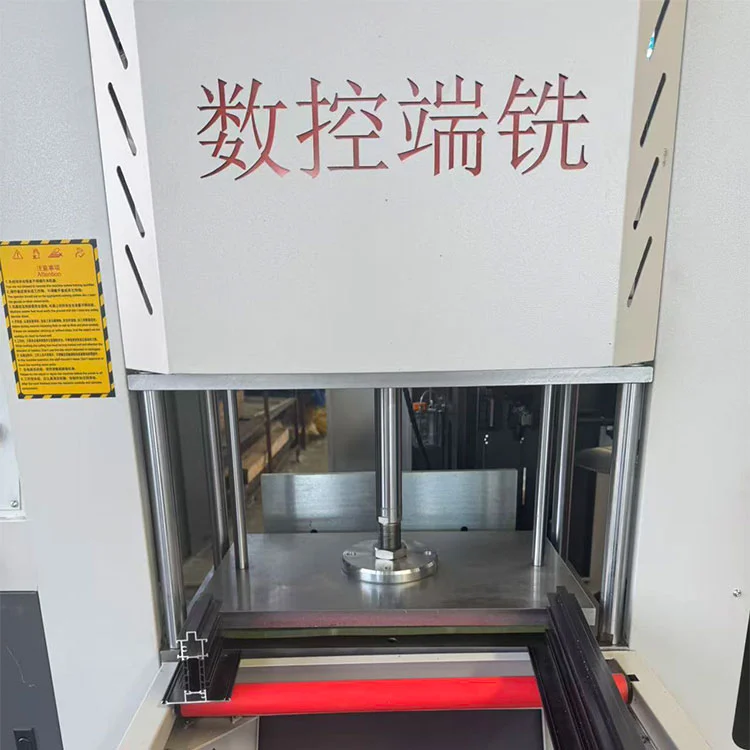

- • Sicher und wartungsarmVollständig geschlossener Sicherheitsschutz; automatische Schmierung; pneumatische Klemmen mit Gummischutz verhindern Profilverformungen.
Anwendungen
- Speziell geformte Pfosten/Riegel aus thermisch getrenntem Aluminium
- Systemfenster und -türabgewinkelte Rahmen-/Flügelprofile
- Vorhangfassade aus Aluminiumkomplexes Schaftfräsen und Ausklinken
- High-End-Fassadenprofile mitMehrwinkelgelenke
Technische Spezifikationen
- Stromversorgung: 380 V/50 Hz/3 Ph (anpassbar)
- Gesamtleistung: 5,5 kW (4 kW Spindel + Servoantriebe)
- Spindelgeschwindigkeit: 2800 U/min
- Fräserdurchmesser: φ250–φ300 mm (Diamant)
- Arbeitsluftdruck: 0,5–0,8 MPa
- Max. Frästiefe: 100 mm (0°), 70 mm (45°)
- Maximale Profilgröße: B≤150 mm × H≤200 mm
- Maschinenabmessungen: 2100×1100×1600mm
- Gewicht: ≈650 kg
- Zertifizierung: CE/ISO
- Herstellung und Verkauf
Warum sollten Sie sich für diesen 3+2-Mehrwinkel-Endfräser entscheiden?
- Vielseitigkeit über 3+1 Maschinen hinaus: Griffespezielle Winkel und komplexe Formenandere können es nicht.
- Direkt ab Werk aus China: Wettbewerbsfähiger Preis,2 Jahre Garantie, schnelle Lieferung.
- Vollständiger technischer Support: Online-Schulung, Videoanleitungen, Ersatzteilversorgung.
Mehrwinkel-3+2-Endfräser – Die ultimative Lösung für die Bearbeitung von Aluminiumpfosten in Sonderform.
Hot-Tags: Mehrwinkel-3+2-Endfräser für Aluminiumpfosten in Sonderform, Hersteller, Lieferant, Fabrik
