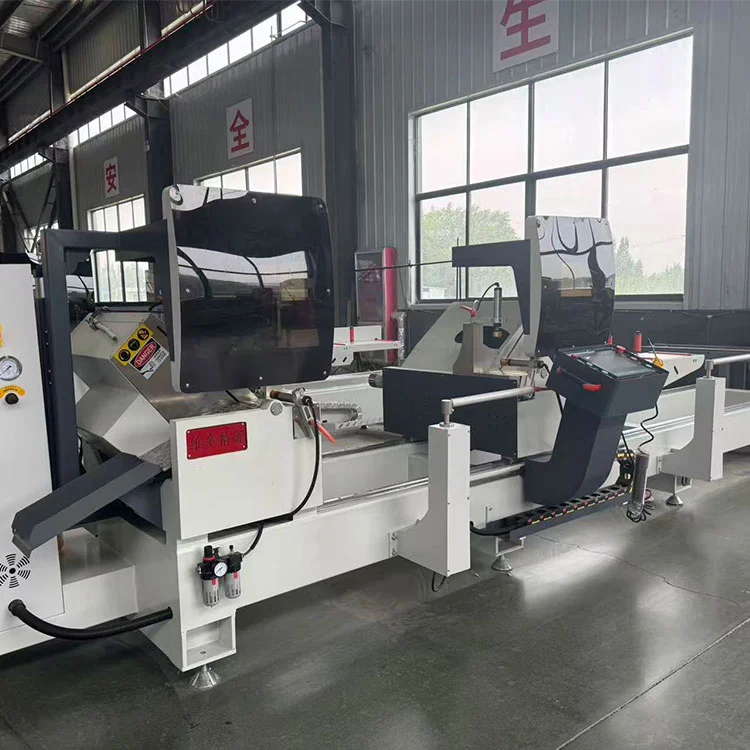

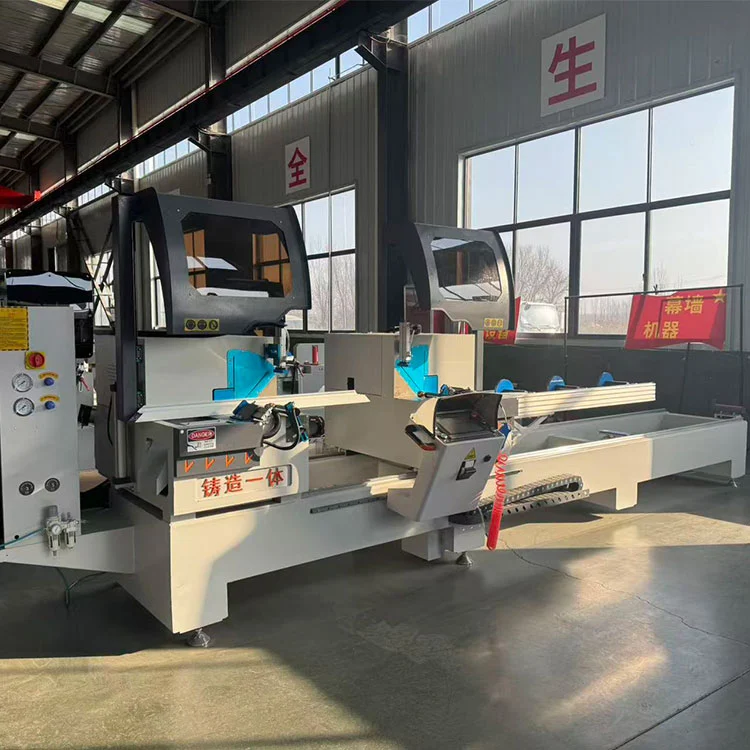

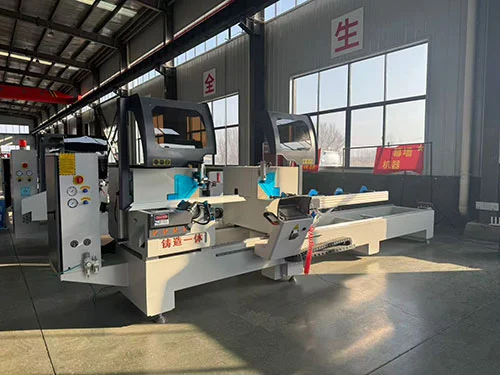

Halbautomatische Doppelkopf-Gehrungssäge für Aluminiumprofile

Shandong Lebulang Precision Machinery Co., Ltd., firmierend unter der Marke Lebulang Machine, stellt seit 1996 in seinem Werk in Jinan, China, Aluminium- und PVC-Verarbeitungsgeräte her. Diese halbautomatische Doppelkopf-Gehrungssäge schneidet Aluminiumprofile für Fenster, Türen, Vorhangfassaden und Industrierahmen. Er verarbeitet Profile bis zu einer Breite von 350 mm und einer Höhe von 150 mm, mit horizontalen Schnittwinkeln von 45° bis 135° und vertikalen Winkeln von 45° bis 90°. Zwei 4-kW-Motoren treiben die Sägeblätter mit 2800 U/min an, der rechte Kopf bewegt sich zur Längenpositionierung auf Linearführungen mit Zahnstangengetriebe. Ein vollständig geschlossenes Fünf-Achsen-CNC-System steuert die Winkel- und Längenpositionierung, während die Schnittvorschubgeschwindigkeit stufenlos von 0 bis 3 m/min einstellbar ist.

Technische Parameter

Merkmale

• Schneiden von großflächigen Profilen:DerHalbautomatische Doppelkopf-Gehrungssäge für Aluminiumprofileist für das zweidimensionale Verbundwinkelschneiden von großen Aluminiumprofilen konzipiert. Es verarbeitet Breiten bis zu 350 mm und Höhen bis zu 150 mm und deckt Standardgrößen für Vorhangfassaden und Industrieprofile ab.
• Vollständig geschlossenes Fünf-Achsen-CNC-System:Winkel- und Längenpositionierung werden durch ein Fünf-Achsen-CNC-System mit Closed-Loop-Feedback gesteuert. Dadurch bleibt die Winkeltoleranz innerhalb von ±5′ und die Wiederhollängentoleranz innerhalb von ±0,2 mm unter normalen Betriebsbedingungen.
• Beweglicher Sägekopfgetriebe:Der rechte Schneidkopf bewegt sich auf einem Linearführungspaar mit Zahnstangenantrieb. Diese Anordnung gewährleistet die erforderliche Steifigkeit für eine genaue Längenpositionierung über die gesamte Schnittkapazität von 6000 mm.
• Präzisionsdrehlager:Die Rotation des Sägekopfes erfolgt über gekreuzte Zylinderrollenlager, die eine stabile, reibungsarme Winkelbewegung ermöglichen. Dieses Design trägt zu einer reibungslosen Winkeleinstellung und einer zuverlässigen Verriegelung in der eingestellten Position bei.
• Verbesserte Kipphebelstruktur:Das Sägeblatt ist auf einem verstärkten Kipphebel montiert, der unterhalb des Arbeitstisches nach oben schwenkt. Diese Konfiguration erzeugt eine glatte, saubere Schnittfläche am Profil und verbessert die Schnittstabilität insgesamt.
• Untertisch-Messerschaukel:Die Klingenvorschubrichtung erfolgt von unterhalb des Arbeitstisches, wodurch die Hände des Bedieners während des Zyklus vom Schneidbereich ferngehalten werden.
• Integrierte Schmierung und Kühlung:Eine Nebelschmier- und Kühlvorrichtung bewegt sich mit dem Sägeblatt und bringt Schneidflüssigkeit direkt auf die Sägeblattzähne und den Schnittbereich auf. Dies trägt dazu bei, die Lebensdauer der Klinge zu verlängern und die Schnittqualität bei Aluminium zu verbessern.

Wie es funktioniert

DerHalbautomatische Doppelkopf-Gehrungssäge für AluminiumprofileDer Bediener stellt am CNC-Bedienfeld die gewünschten horizontalen und vertikalen Schnittwinkel sowie die Schnittlänge ein. Der rechte Schneidkopf bewegt sich automatisch entlang der Linearführung in die programmierte Position. Auf den Rollenauflagetischen werden Aluminiumprofile aufgelegt und mit pneumatischen Klemmen befestigt. Beide Köpfe können gleichzeitig oder unabhängig voneinander schneiden. Während des Schneidzyklus schwenken die Sägeblätter unter dem Arbeitstisch nach oben und schneiden das Profil mit einer kontrollierten Vorschubgeschwindigkeit zwischen 0 und 3 m/min. Das Nebelschmiersystem wird während des Schnitts aktiviert. Nachdem sich die Klingen zurückgezogen haben, werden die Klemmen gelöst und die geschnittenen Stücke werden entfernt. Das fünfachsige CNC-System mit geschlossenem Regelkreis überwacht und passt die Position an, um die Genauigkeit beim Serienschneiden aufrechtzuerhalten.

Schlüsselkomponenten

• Sägemotoren (2 × 4 kW):Jeder Schneidkopf wird von einem 4-kW-Motor angetrieben, der sich mit 2800 U/min dreht. Die Leistung ist auf den Messerdurchmesser und die Schnittquerschnittskapazität von 350 × 150 mm abgestimmt.
• Linearführung und Zahnstange und Ritzel:Der bewegliche rechte Kopf läuft auf einer Präzisionslinearführung und wird durch einen Zahnstangenantrieb positioniert. Dieses Getriebe bietet die erforderliche Steifigkeit und Genauigkeit für die Längenpositionierung über das 6000-mm-Bett.
• Kreuzrollenlager:Wird am Drehpunkt des Sägekopfes zur Winkeleinstellung verwendet. Diese Lager bieten eine hohe Steifigkeit und eine gleichmäßige Drehung bei minimalem Spiel.
• Fünf-Achsen-CNC-Steuerung:Verwaltet die horizontalen und vertikalen Schnittwinkel, die Längenpositionierung und die Vorschubgeschwindigkeit. Das Closed-Loop-System nutzt die Rückmeldung von Encodern, um die Positionierungsgenauigkeit aufrechtzuerhalten.
• Nebelschmiersystem:Eine Düsenbaugruppe, die sich mit dem Sägeblatt bewegt und zerstäubte Schneidflüssigkeit an die Schneidzone liefert. Dadurch wird die Reibungswärme reduziert und das Verschweißen von Aluminiumspänen an den Sägeblattzähnen verhindert.
• Pneumatikspanner:Halten Sie das Profil während des Schneidens in Position. Der Spanndruck ist über den Luftregler einstellbar.

Anwendungen

DerHalbautomatische Doppelkopf-Gehrungssäge für Aluminiumprofilewird zum Schneiden von Aluminiumprofilen in der Fenster- und Türenproduktion, der Herstellung von Vorhangfassaden, der Herstellung von Solarpaneelrahmen und der allgemeinen industriellen Aluminiumverarbeitung verwendet. Es verarbeitet Voll- und Hohlprofile, thermisch getrennte Profile und leichte Nichteisenmetallprofile innerhalb der angegebenen Schneidkapazität.

Hersteller & Support

Shandong Lebulang Precision Machinery Co., Ltd., firmierend als Lebulang Machine, produziert seit 1996 in seinem Werk in Jinan, China, Geräte zur AluminiumverarbeitungHalbautomatische Doppelkopf-Gehrungssäge für Aluminiumprofilewird direkt ab Werk mit CE- und ISO-Zertifizierung geliefert. Für die Hauptstruktur gilt eine einjährige Garantie. Technischer Fernsupport, Bedienungsvideos und ein englisches Handbuch sind im Lieferumfang enthalten. Ersatzteile sind für den Versand vorrätig. Spannung, Schnittlänge und Klemmoptionen können zum Zeitpunkt der Bestellung individuell angepasst werden.

FAQ

F1: Welche Arten von Profilen kann diese Säge schneiden?

A: Es schneidet Aluminiumprofile mit einer Breite von bis zu 350 mm und einer Höhe von 150 mm, einschließlich Vollstäben, Hohlprofilen und thermisch getrennten Profilen. Es ist auch für leichte Nichteisenmetalle und einige PVC-Profile geeignet.

F2: Kann es zusammengesetzte Winkel schneiden?

A: Ja. Die Maschine führt zweidimensionale Verbundwinkelschnitte durch, wobei der horizontale Winkel von 45° bis 135° und der vertikale Winkel von 45° bis 90° einstellbar ist.

F3: Wie hoch ist die Schnittgenauigkeit?

A: Die Längentoleranz der wiederholten Positionierung beträgt ±0,2 mm und die Schnittwinkeltoleranz beträgt ±5′ unter Standardbetriebsbedingungen und ordnungsgemäß gewarteten Klingen.

F4: Erfolgt die richtige Kopfpositionierung automatisch?

A: Ja. Der rechte Kopf bewegt sich über das Fünf-Achsen-CNC-System automatisch entlang der Linearführung zur programmierten Position. Der Bediener gibt am Bedienfeld die gewünschte Länge ein.

F5: Was ist die Mindestbestellmenge und Lieferzeit?

A: Die Mindestbestellmenge beträgt ein Set. Die Standardlieferzeit beträgt in der Regel 15–25 Werktage nach Eingang der Anzahlung, abhängig vom aktuellen Produktionsplan.
